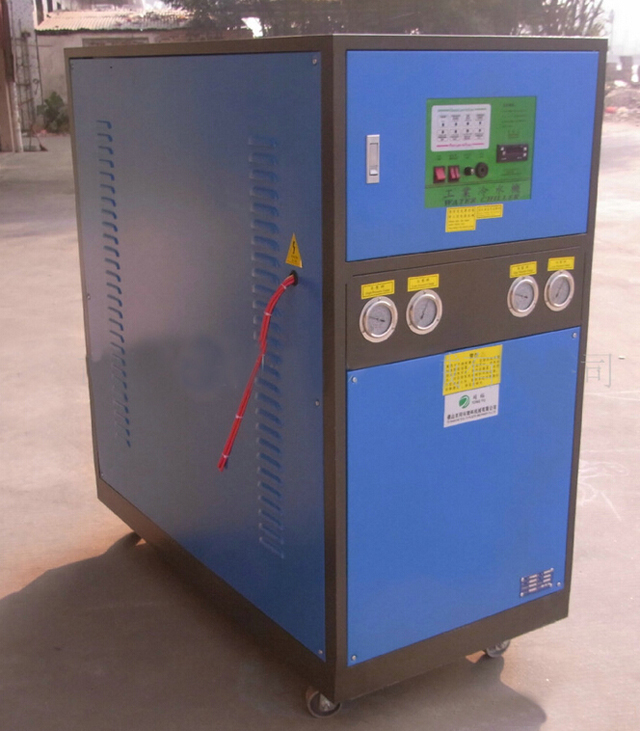

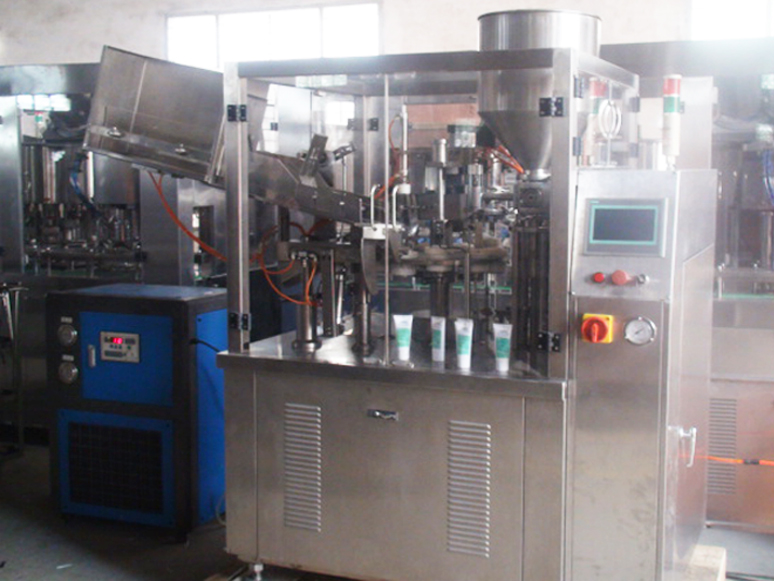

Avtomatski stroj za zapiranje cevi za polnjenje kremnih losjonov s hladilnikom vode

• Materiali cevi: plastične cevi/laminirane cevi
• Prostornina polnjenja: 5 ml-250 ml/cev (nastavljiva)
• Natančnost polnjenja: 1% (ali manj kot)
• Izhodna zmogljivost: 45 tub na minuto
• Premer cevi: Ø10mm-Ø50mm
• Največja dolžina cevi: 220 mm
• Vir napajanja: 220v/380v/50-60Hz
• Zračni tlak: 0,55 mpa-0,65 mpa
• Pomožni motor: 1,1kw
• Moč toplotnega tesnjenja: 3.0kw
• Skupna dimenzija (DxŠxV): 2000*900*1500
• Teža tesnilnega stroja za polnjenje cevi: 850 kg

Ogled videa

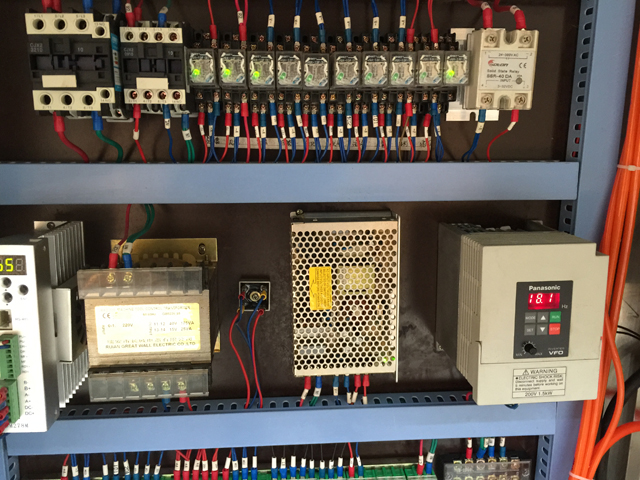

Krmilni deli stroja so sestavljeni iz inteligentnega vmesnika človek-računalnik, velikega zaslona na dotik / nadzorne plošče delovanja, vključno z nastavitvijo temperature, hitrostjo motorja, hitrostjo polnjenja, neposrednim zaslonskim zaslonom in nadzorom zaslona. Komponente stroja, ki se dotikajo polnjenja Material je izdelan iz nerjavečega jekla SUS304 in SUS316L. Stroju so priloženi tudi prozorni pokrov, podajalna cev in podajalna naprava. Stroj je opremljen z varnostnim stikalom, samodejnim zaustavljanjem, pozicioniranjem mehke cevi, fotoelektričnim nadzorom tesnjenja itd.

Med postopkom so dovajanje in nastavitev cevi, polnjenje in tesnjenje, izmet avtomatsko nadzorovani. Digitalna števec je nameščena na spodnjem sprednjem delu stroja. Med postopkom polnjenja je polnilna glava vstavljena v posodo za material, da se prepreči vdor zraka. Za polnilni material z visoko viskoznostjo je nameščena naprava za izpihovanje, ki zagotavlja popolno tesnjenje. Za zadovoljitev različnih potreb strank so na voljo številne izbire vrst tesnjenja.

Glavni parameter

Glavne značilnosti

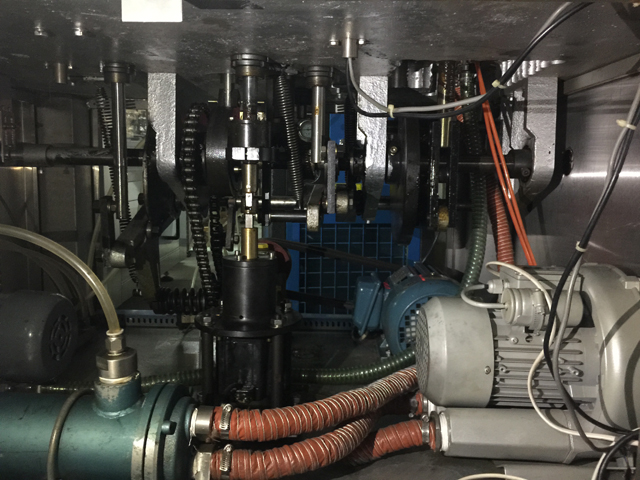

1. Naslednji prenosni del, zaprt v ploščadi, varen, zanesljiv, ne onesnažuje;
2. Polnilni in tesnilni deli, nameščeni na ploščadi nad polzaprtim statičnim okvirjem, enostavni za opazovanje, enostavno upravljanje, enostavno vzdrževanje;
3. Plc nadzor, pogovorni vmesnik človek-stroj;
4. Circuitory dial to cam drive, visoka hitrost, visoka natančnost;
5. Položaj škatle in nagnjene cevi, neobvezno;

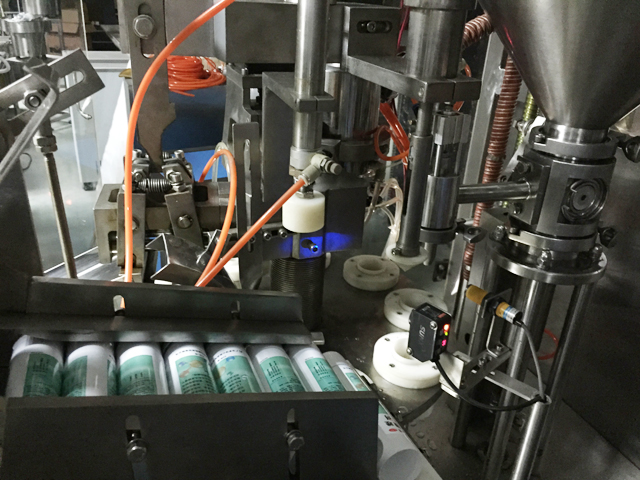

6. Ukrivljen naslon za roke z vakuumsko adsorpcijsko enoto, ročaji in interakcija naprave s tlačno cevjo, cev se dovaja v zgornjo cevno postajo;
7. Fotoelektrične standardne delovne postaje, visoko natančen senzor, vzorec cevi za krmiljenje koračnega motorja v pravilnem položaju;
8. Premična glava materiala za vbrizgavanje globoko v notranjost materiala za vbrizgavanje cevi, stranski izhod na strani, konec dovodne šobe materiala za vbrizgavanje z integriranim načinom za zagotavljanje kakovosti polnjenja s pihanjem;
9. Brez cevi brez polnjenja;
10. Sprejetje tesnjenja (Leister vročezračna pištola) notranje ogrevanje izpušne cevi, hlajeno z zunanjo konfiguracijo hladilnih sredstev;
11. Delovna postaja samodejno vnese kodno številko, natisnjeno na procesnih zahtevah položaja;
12. Izrežite plastični robot pod pravim kotom ali zaokrožen konec cevi za izbiro;
13. Alarm napake, alarm brez cevi, zaustavitev odprtih vrat, zaustavitev preobremenitve;
14. Štetje in kvantitativne izpade;

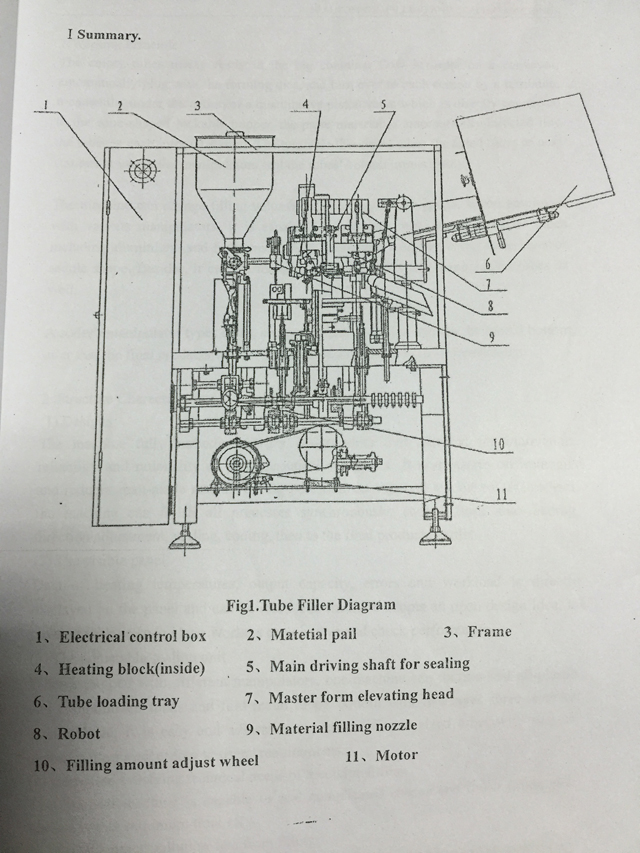

Risba tesnilnega stroja za polnjenje cevi

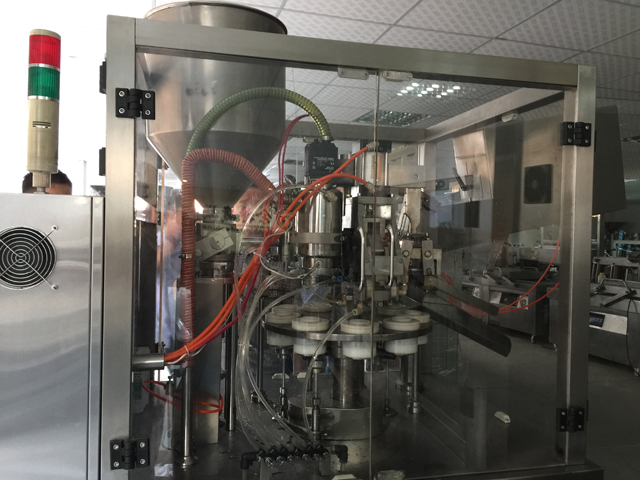

Princip delovanja tesnilnega stroja za polnjenje cevi

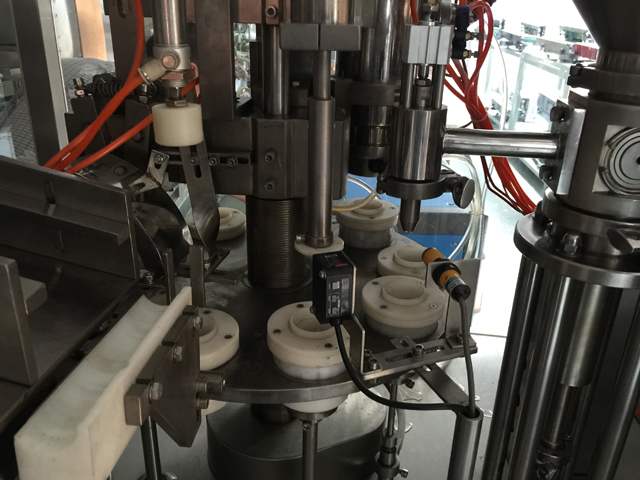

Prazne cevi, lepo pripravljene v veliki posodi, tečejo po vrsti na tekočem traku, ki je samodejno priključen na oblikovalne matrice, in jih robot obrne v vsako postajo; medtem ko se pod delovanjem kvantitativnega batnega ventila, ki je neposredno povezan s stožčastim lijakom z možnostjo zaklepanja, materiali paste samodejno vbrizgajo v cevi na vsaki intervalni postaji.

Vrtljiva plošča nato odpelje napolnjene cevi do naslednje postaje, kjer manipulatorji takoj zaprejo dno cevi. Stroj lahko spremeni prostornino polnjenja s prilagajanjem merilnika pretoka. Pri uporabi z različnimi manipulatorji je sposoben obravnavati cevi iz več kovinskih materialov, vključno z aluminijem, in nadalje zložiti dno z dvoslojnimi tremi plastmi sedlaste oblike. Poleg tega lahko termotesni vse plastične cevi in laminirane cevi. Koderjev manipulator na koncu cevi vtipka datume, serijsko številko in datum poteka. Po tem se bodo končni izdelki samodejno vodili v zbiralne posode.

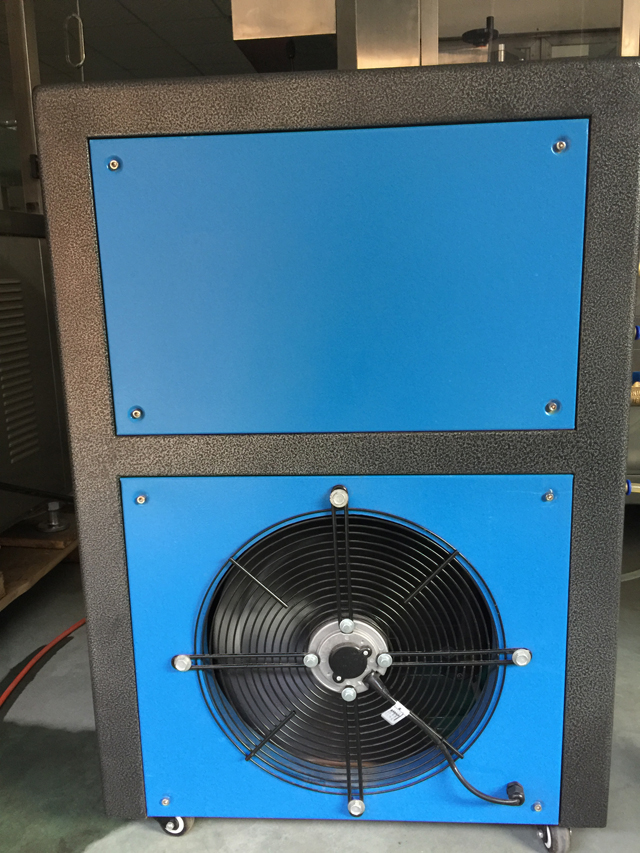

Pripomoček za hlajenje procesa notranjega in zunanjega ogrevanja

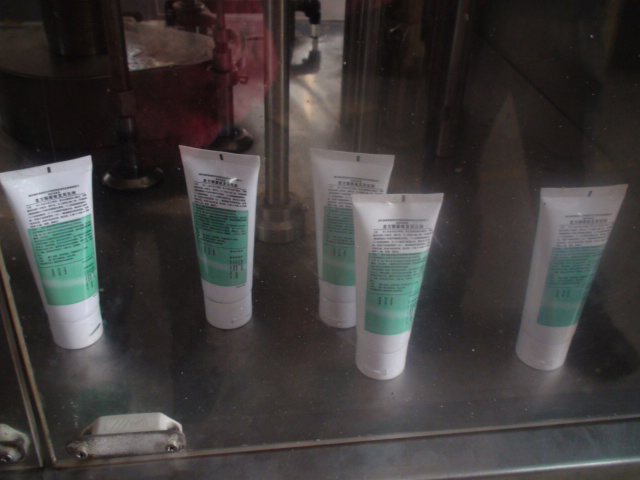

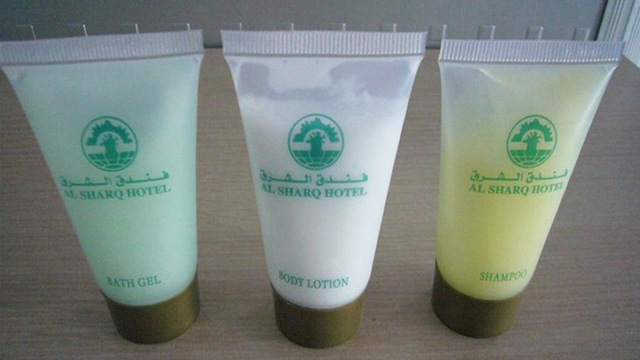

Vzorci
