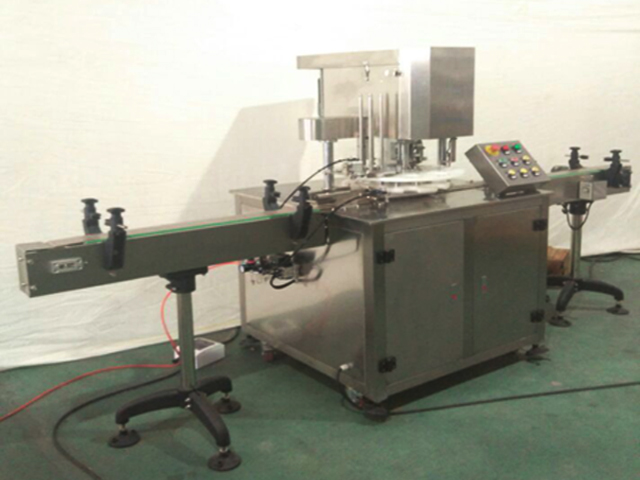

Avtomatski linearni stroj za zapiranje pločevink iz kovinske pločevine iz aluminija

• Material: nerjaveče jeklo
• Zapiralna glava: 1
• Število zaprtih pločevink: ena
• Hitrost tesnjenja: 25-30 na minuto
• Višina tesnjenja: 40-200 mm
• Premer razpoložljive steklenice: 35-100 mm
• Delovni tlak: Ac220v 50/60hz（Ac380v 50/60hz）
• Moč: 1,1kw
• Teža: 500 kg
• Velikost: 3000*900*1700 mm
• Vir zraka: 0,5 mpa

Ta izdelek se v glavnem nanaša na tesnilno embalažo okroglih pločevink z različnimi PET plastiko, železom, aluminijem, papirjem in drugimi kakovostmi, ima napreden dizajn in razumno strukturo, ki jo je enostavno upravljati, da je potrebna in idealna oprema za pakiranje hrane , zdravila, čaj, kemijsko inženirstvo in druge industrije.

Glavno ohišje tega izdelka vključuje vse nerjaveče materiale, s preprostim in lepim videzom ter v skladu z oblikovalskimi zahtevami večine standardnih proizvodnih oddelkov.

Ta izdelek uporablja enofazni ali trifazni vir napajanja, njegova moč doseže 1,1 kW, njegovi različni deli in komponente so podvrženi natančnim strojnim obdelavam, proizvodne tehnologije in drugo, ki se nenehno izboljšuje skozi dolgoletne izkušnje strank našega podjetja in ključni del ima edinstven dizajn z visoko trdnostjo, nizkim hrupom in dobrim tesnjenjem.

Ta izdelek je v skladu s predpisi nacionalnih standardov, standardov oddelkov in standardov podjetij ter zapusti tovarno šele po opravljenem strogem pregledu in preizkusu.

Gre za popolnoma avtomatsko zasnovo proizvodne linije, ki lahko sestavlja proizvodne linije s sistemom za polnjenje, sistemom za tehtanje in polnjenje ali sistemom za označevanje.

Specifikacija zmogljivosti

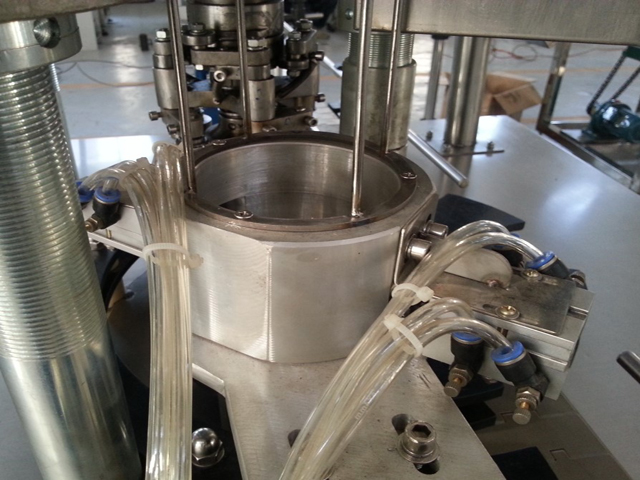

1. Štiri tesnilna kolesa so sprejeta za tesnjenje, pri čemer sta dva noža za robljenje in druga dva za prazno stiskanje, s preprostim načelom in priročno nastavitvijo;

2. Sprejeta je mehanska zasnova najnovejše generacije, telo pločevinke se v procesu tesnjenja ne bo vrtelo, rezalni nož za tesnjenje se vrti, da dokonča tesnjenje, kar je zanesljivo in varno ter primerno za tesnilno embalažo lomljivih izdelkov in tekoči izdelki;

3. Delovanje rezkalnega noža in dvig naslona za nož krmili mehanski odmikač, s stabilnim in zanesljivim delovanjem

4. Rezkalni nož je izdelan iz nerjavečega jekla 304, z dolgo življenjsko dobo in dobrim tesnjenjem.

5. Operacijski vmesnik je zelo preprost za olajšanje delovanja.

Glavne značilnosti

1. Gre za šivalni stroj zadnje generacije, katerega najpomembnejša lastnost je, da se telo pločevinke pri zapiranju ne vrti, da se izdelki v pločevinki ne premaknejo in izpadejo;

2. Operacijski vmesnik je preprost z razumno zasnovo;

3. Ima visoko natančnost obdelave, glavno telo pa je izdelano iz nerjavečega jekla, ki je v skladu z zahtevami zasnove proizvodnih oddelkov.

4. Lahko predstavlja proizvodne linije z opremo za polnjenje, označevanje, brizganje kod in drugo z visoko proizvodno učinkovitostjo.

5. Lahko samodejno zazna spodnji pokrov in zasnova krmiljenja vezja je razumna.

6. Vsi deli in komponente, električni dodatki in drugi sprejmejo izdelke iz znanih domačih tovarn, z zanesljivo in stabilno kakovostjo.

Tehnični parametri

• Material: nerjaveče jeklo
• Zapiralna glava: 1
• Število zaprtih pločevink: ena
• Hitrost tesnjenja: 25-30 na minuto
• Višina tesnjenja: 40-200 mm
• Premer razpoložljive steklenice: 35-100 mm
• Delovni tlak: AC220V 50/60Hz（AC380V 50/60Hz）
• Moč: 1,1KW
• Teža: 500KG
• Velikost: 3000*900*1700 mm
• Vir zraka: 0,5MPa

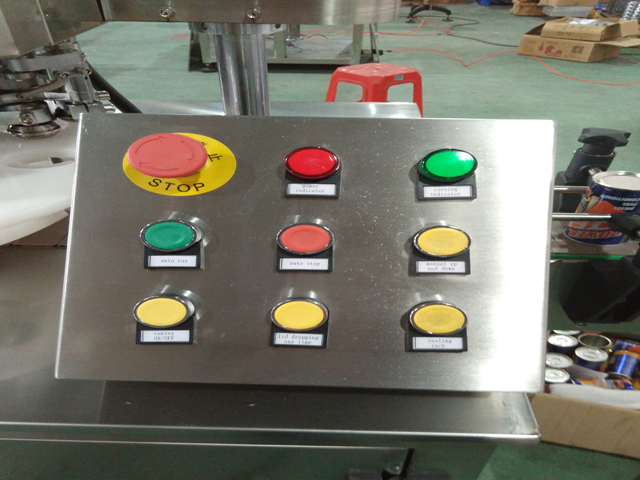

Operacijska plošča

1. Indikator napajanja (rdeča indikatorska lučka): rdeča indikatorska lučka sveti, kar pomeni, da je oprema vklopljena in obratno

2. Indikator delovanja (zelena indikatorska lučka): zelena indikatorska lučka sveti, kar pomeni, da oprema deluje in obratno

3. Zaustavitev v sili: v nujnem primeru pritisnite ta gumb in oprema se takoj ustavi, vsa druga stikala ne delujejo, če želite preklicati, obrnite gumb navzkrižno in samodejno se bo pojavil z obnovljenimi funkcijami

4. Delovanje/vklop (zeleni gumb): pritisnite ta gumb in oprema bo začela delovati

5. Delovanje/izklop (rdeči gumb): pritisnite ta gumb in oprema bo prenehala delovati

Inching (rumeni gumb): to stikalo se uporablja predvsem za odpravljanje napak v opremi, oprema bo delovala ob pritisku na gumb in obratno.

Načelo opreme in način namestitve

1. Načelo dinamičnega oblikovanja opreme

Ta oprema sprejme asinhronski motor z dvema vrednostma električne zmogljivosti, z močjo motorja 1,1 kW in hitrostjo vrtenja 1400r/min. Kolo s trikotnim jermenom, zobato kolo, turbina in drugo vezno orodje zmanjša svojo hitrost na 40r/min, turbina se vrti v krogu pod vplivom dvižnega odmikača, da dokonča postopek navzgor in navzdol, hkrati pa oz. poganja prvo in drugo kotalno in tesnilno kolo, da se uskladita z odmikačem pod razliko v hitrosti obeh skupin zobatih koles, da se zaključi celoten proces tesnjenja valja ene pločevinke.

2. Načelo zasnove tesnjenja opreme

Ta oprema uporablja načelo dvojnega šiva dvojnega šivanja, pri čemer uporablja postopek okluzije, zgibanja in pritiskanja strani pokrova in strani pločevinke, da se doseže učinek tesnjenja. Koraki so naslednji:

(1) Pokrov pločevinke postavite na vrh pločevinke, da bo rob pločevinke poravnan z odprtino na notranji strani roba pokrovčka pločevinke.

(2) Uporabite pritisk dvigala, da dvignete ohišje pločevinke in potisnete pokrovček do psa.

(3) Prvi valj ovije rob kapice navznoter, pri čemer se ena stran vrti okoli roba kapice, druga stran pa pritiska na os.

(4) Ko prvi zvitek zaključi operacijo, drugi zvitek nadaljuje tesno stiskanje prvega zaobljenega šiva, oblikovanega iz prvega zvitka v drugi zaobljen šiv, tesnjenje zvitka je končano.

(5) Dvigalo je obrnjeno na glavo, pes pa se pritisne navzdol, da izstopi iz prazne pločevinke.

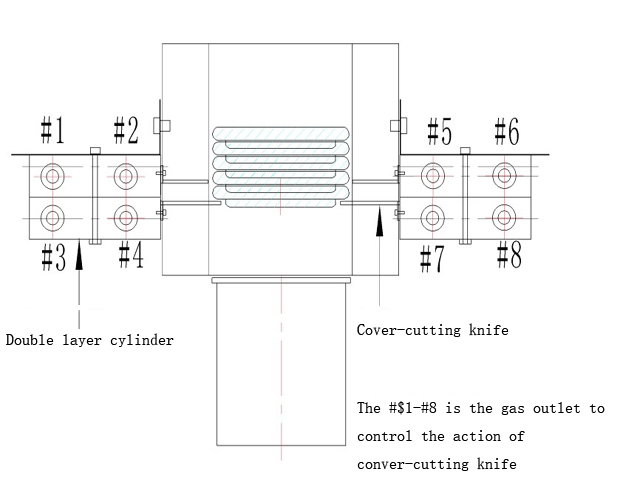

3. Načelo samodejnega spuščanja pokrova

Ta oprema je opremljena z opremo za samodejno pregledovanje foto očesa, potem ko pločevinka doseže položaj, foto oko pošlje inšpekcijski signal v glavno krmilno vezje, ki pošlje ustrezne signale v skladu z zasnovo opremi za spuščanje pokrova za nadzor ustreznih dejanja, da izvedete funkcijo samodejnega spuščanja pokrova. Fizična avtomatska oprema za spuščanje pokrova in njen princip sta prikazana na naslednji sliki:

Kako korak za korakom namestiti stroj?

Prvi korak: Namestite transportno verigo, preverite, ali je po namestitvi linearna in ali je pravilno napeta

Drugi korak: Namestite transportne tirnice, prilagodite jih tako, da bodo pločevinke gladko prenašale

Končno lahko po vklopu in prezračevanju oprema deluje.

	Verižica vsakega dela je povezana in pritrjena z zatičem (podobno kot pri verižici ure)
	Tekoči trak bo prečkal podlago
	Verižna plošča vsakega dela tekočega traku je povezana z zatičem
	Vijake je mogoče prilagoditi za zategovanje in izgubljanje transportnega traku
	Ko je spojen z zatičem, se trdno zabije
	Transporter in glavna oprema sta povezana in pritrjena z dvema vijakoma
	Namestitev transportnih tirnic
	Namestitev in fiksna naprava tirnic
	Vklopite motor tekočega traku (povežite s priključkoma U1 in U2)

Povzetek položaja za vsak električni del:

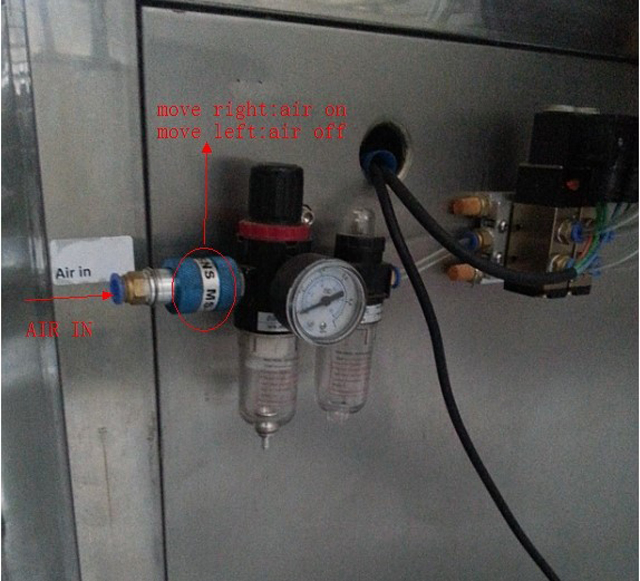

1. Način povezave stikala za dovod zraka je naslednji:

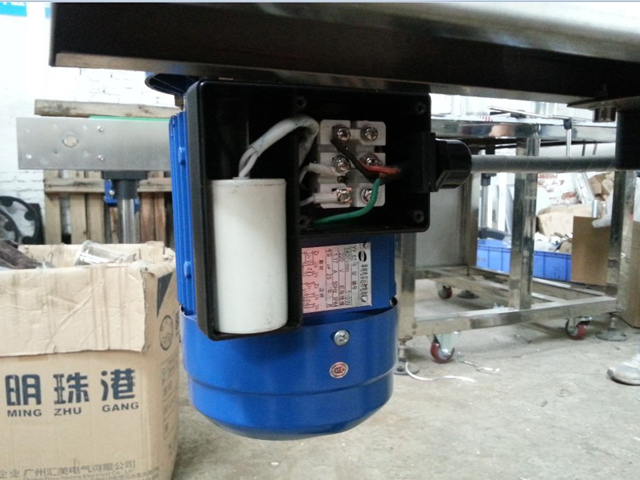

2. Način ožičenja motorja transportnega traku je naslednji:

Za več informacij nam pošljite e-pošto za podrobno priročnik o stroju za zapiranje pločevink;

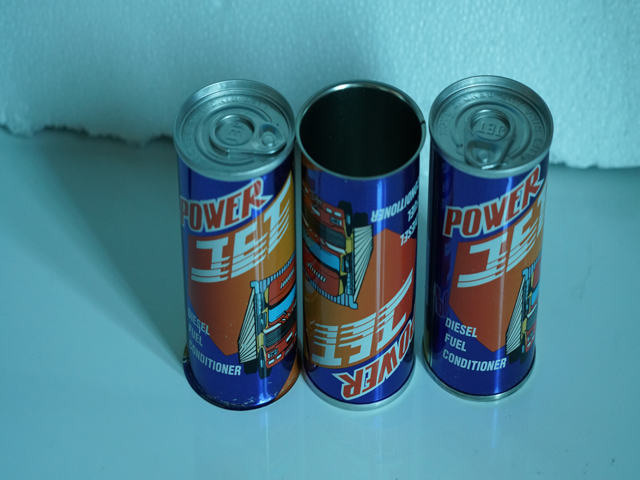

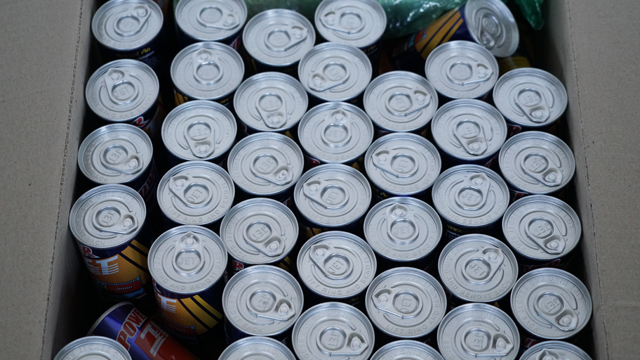

Vzorci za tesnjenje pločevink
