Avtomatski linearni servo stroj za zapiranje navojnih vpenjal z eno glavo za steklenice

Samodejni linearni servo stroj za zapiranje steklenic z enojno glavo

Št. modela: VK-SCC
Veljavna višina steklenice: 60-380 mm
Veljavni premer vratu steklenice: 16-50 mm
Napetost motorja: 220v (prilagodite)
Moč motorja: 0,37kw
Proizvodna zmogljivost: 1200-1500 steklenic/uro
Velikost stroja: 600 * 210 * 900 mm
Pakiranje: leseni karton
Teža stroja: 140 kg

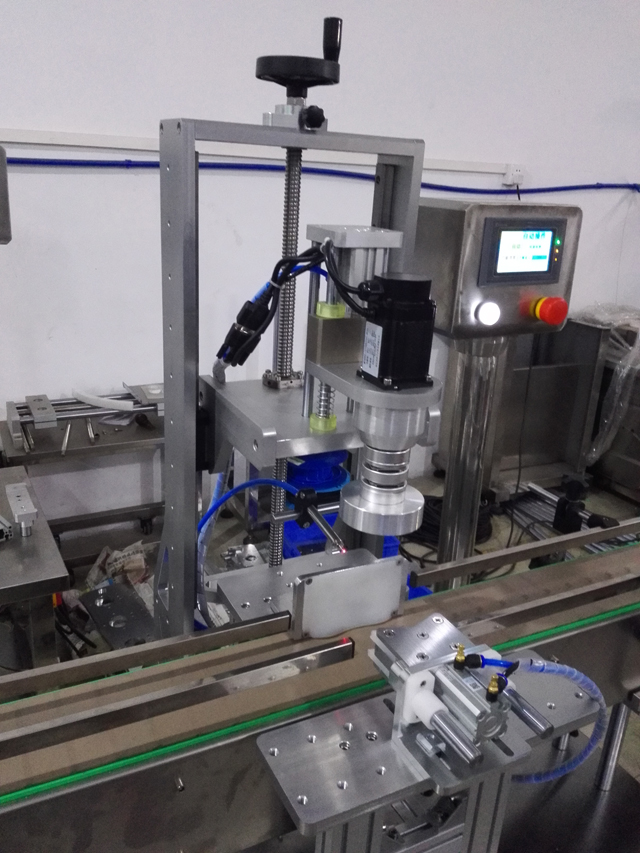

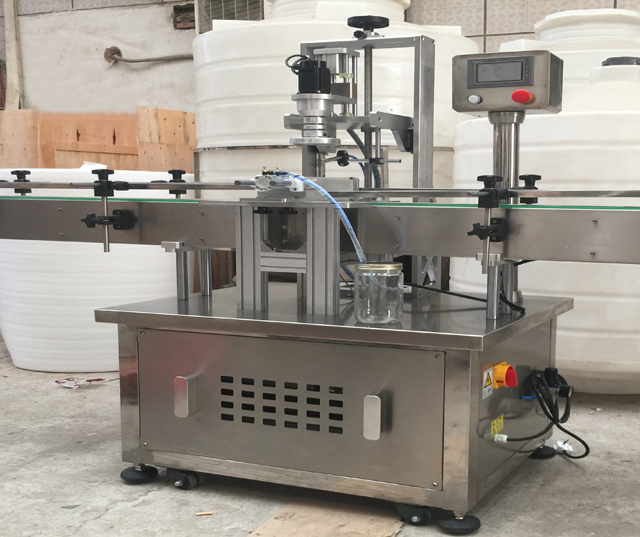

Pregled stroja za zapiranje z eno glavo opreme

Uporabljen je iz nerjavečega jekla, stroj je odporen proti koroziji in enostaven za čiščenje. S kompaktno strukturo zavzame malo prostora. Medtem ko je z visoko učinkovitostjo in zanesljivostjo to stroj z visoko avtomatizacijo, ki zahteva samo eno operativno osebje. Je avtomatska oprema za polnjenje in zapiranje, ki združuje mehanizem, elektriko in pnevmatiko v eno.

Tehnični parametri

Št. modela: VK-SCC
Veljavna višina steklenice: 60-380 mm
Veljavni premer vratu steklenice: 16-50 mm
Napetost motorja: 220v (prilagodite)
Moč motorja: 0,37kw
Proizvodna zmogljivost: 1200-1500 steklenic/uro
Velikost stroja: 600 * 210 * 900 mm
Pakiranje: leseni karton
Teža stroja: 140 kg

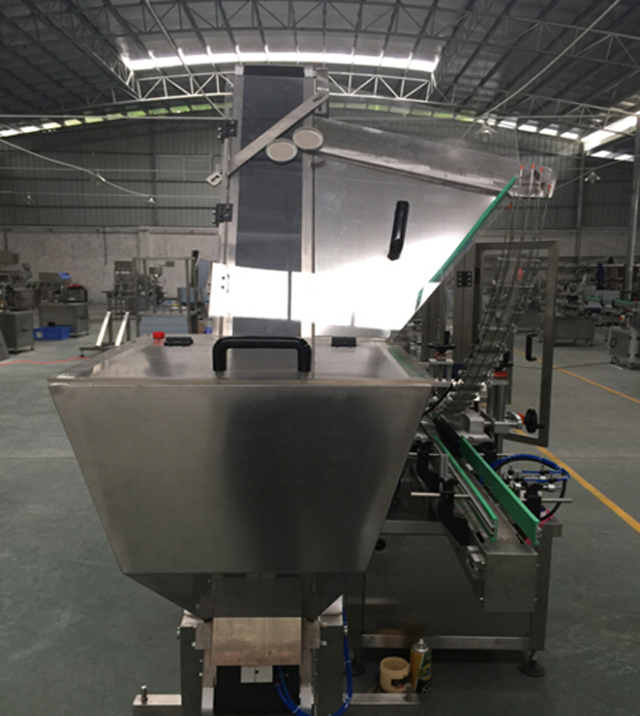

(Opomba: Stroj dovaja roka delavca za pokrovček na kozarcih; izbirno je izbrati sistem za samodejno dovajanje pokrovčkov, katerega slike so prikazane spodaj)

Namestitev opreme

Stroj ne potrebuje vnaprej zakopanih sidrnih vijakov. Ko ga razpakirate, postavite celoten stroj na trdna in ravna tla in nato nastavite višino vijaka noge stroja.

Uporabite merilnik nivoja, da popravite morebitni nagib, da zagotovite enakomerno obremenitev vsake noge. Ko so nastavitve končane, povežite in dobro pritrdite cev za dovod vode, cev za izpust odpadkov, napajalnik in vir zraka.

Uporaba in delovanje (funkcije plošče)

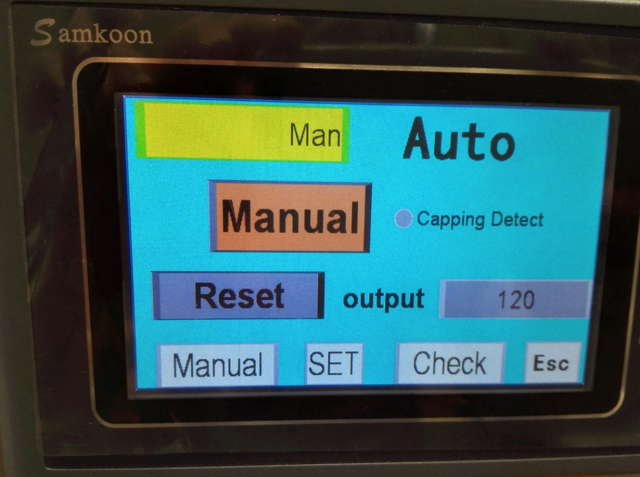

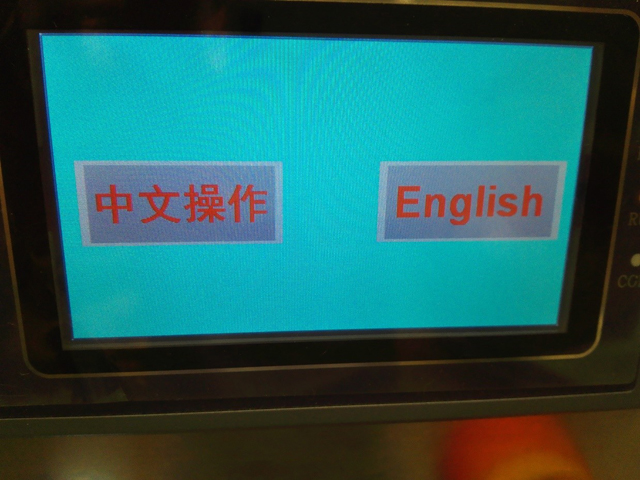

1. Vklopite glavno stikalo za napajanje in stikalo na desni strani ohišja opreme, nato pa vmesnik človek-računalnik prikaže začetni zaslon, kot je prikazano spodaj:

2. Kliknite eno od ikon in zaslon se bo pomaknil spodaj:

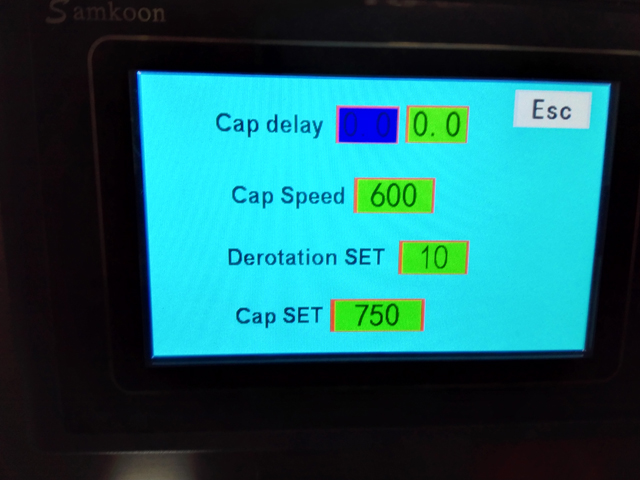

3.0 Kliknite SET za vstop v spodnji zaslon:

3.1 Zakasnitev zamašitve pomeni, da ko je steklenica zaznana, se zakasnitev začne do naslednjega premika. Doda udobje pri prilagajanju različnih velikosti steklenic.

3.2 Hitrost zapiranja je hitrost vrtenja motorja za zapiranje. Nastavitev zapiranja prikazuje vrednost impulza, ki prikazuje čas zapiranja in položaj zapiranja. Delovni tok zamašitve se nadaljuje v položaj za zapiranje-zapiranje-zapiranje-zapiranje steklenice. Če je zakasnitev omejevanja 0, to pomeni, da zakasnitev ni nastavljena.

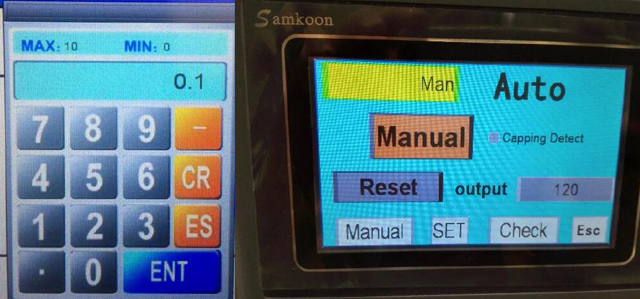

4.0 Kliknite ustrezno številčno polje na desni strani parametrov in spodaj se bodo pojavili zasloni za prilagajanje parametrov, kjer je CR za brisanje, ES za obstoječe in Enter za potrditev. Ko kliknete Ročno, se bo način premaknil v samodejni način in naprava bo delovala samodejno.

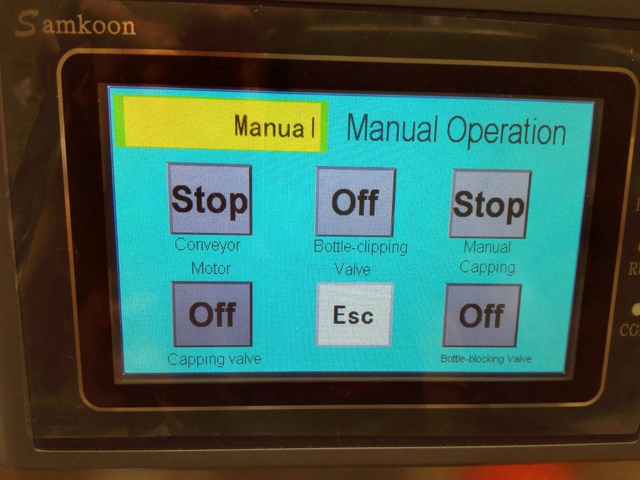

5.0 Nazaj na zaslon menija in kliknite Ročno na dnu zaslona, da odprete spodnji zaslon. Če so potrebne ločene ročne operacije, za nadaljevanje kliknite ustrezna stikala.

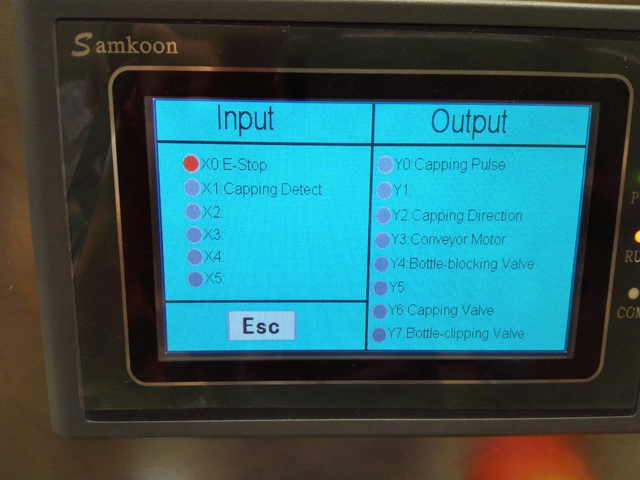

6.0 Nazaj na menijski zaslon in kliknite Preveri, da odprete spodnji zaslon. Ko je indikator vklopljen, kaže, da ima ustrezni vhod na PLC vhodni signal. Glej spodnji zaslon:

Potek dela

Pred zagonom stroja	Zaslon na dotik prikaže začetni zaslon
Izberite jezik	Zaslon se spremeni v menijski zaslon
Kliknite Ročno na dnu zaslona	Zaslon se preklopi v ročni način delovanja	Med ročnim zagonom med zagonom kliknite ustrezno številko na tipkovnici
Kliknite Samodejno	Zaslon se preklopi v samodejni način	Kliknite samodejni zagon, zagnali se bodo vsi postopki
Kliknite zaustavitev v sili	Pod zasilno zaustavitvijo	Pritisnite gumb za zaustavitev v sili, če se med proizvodnjo pojavijo kakršne koli nepravilnosti, in ga ponovno pritisnite, ko so nepravilnosti odpravljene

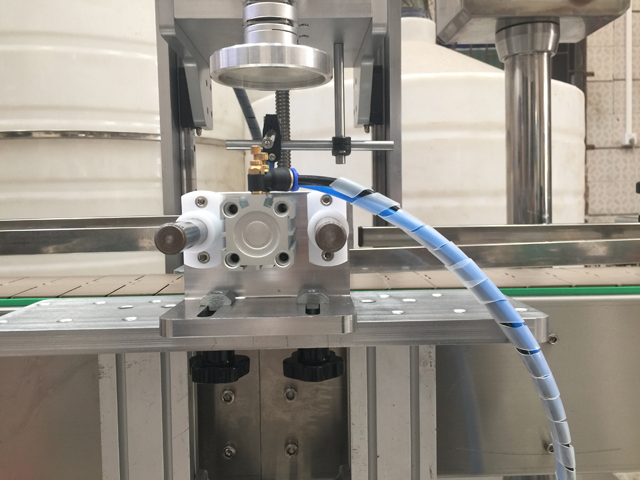

Zagon klipinga steklenic	Na obeh straneh tekočega traku so vijaki za pritrditev cilindra za sponke za steklenice. Ko sta šestkotna naglavna matica M8 in zvezdasti ročaj zrahljani, ju je mogoče premikati naprej in nazaj, da se steklenica pritrdi na držalo naprave za zapenjanje steklenic	Tesnost sponke steklenice ne sme biti tesna ali preohlapna, ampak mora biti ustrezna
Pokrov zagon	Zrahljajte gumb zvezdastega ročaja in obrnite ročno steblo na zadnji strani stroja na	Med zapiranjem ne sme biti stik zaporne glave in pokrova steklenice previsok ali nizek

Ilustracije vhoda in izhoda PLC-ja

Zaznavanje pokrova X1: Ko je steklenica zaznana, bo indikator X1 vklopljen. Nato se začne zakasnitev, po koncu zakasnitve pa se začne rezanje in zapiranje steklenic.

X0 E-stop: V normalnih razmerah bo indikator X0 izklopljen. Ko ga pritisnete, se bo stroj ustavil in vsi gibi se bodo vrnili na prvotne vrednosti.

Y0 Capping Pulse: ko indikator Y0 sveti, kaže, da je utrip na delu.

Smer omejevanja Y2: Ko indikator Y2 sveti, kaže, da smer omejevanja deluje.

Y3 transportni motor: Ko indikator Y3 sveti, tekoči trak teče.

Ventil za blokiranje steklenic Y4: Ko indikator Y4 sveti, kaže, da valj za zapiranje steklenic deluje.

Zaporni ventil Y6: Ko indikator Y6 sveti, kaže, da zaporni ventil deluje.

Ventil za striženje steklenic Y7, Ko indikator Y7 sveti, kaže, da valj za striženje steklenic deluje.

Pogoste napake in odpravljanje težav

št	Napake	Možni vzroki	Rešitve
1	Indikator napajanja Nesveti ali sveti indikator napajanja, vendar se stroj ne premika	Ni napajanja ali težave z izgubo faze	Preverite, ali obstaja kakšna težava z vhodnim napajanjem in napajanjem v omarici.
2	Cilinder se ne premika ali pa se premika nenormalno	Ali obstaja dovod zraka	Odprite dovod zraka
		Na elektromagnetnem ventilu ni napetosti	Preverite stanje tokokroga tako, da najprej preverite, ali obstaja napajanje z ustrezno delovno postajo v omari. Če obstaja, preverite zunanje vezje.
		Dušilna loputa z neustreznimi nastavitvami	Prilagodite položaj plina tako, da ko se vrti v smeri urinega kazalca, valj pospeši; ko se vrti v nasprotni smeri urnega kazalca, se hitrost cilindra zmanjša.
		Ali so parametri nastavitve časa ustrezni ali 0.	Ponastavite nastavitve časa
3	Pokrov ni tesen	Zapiranje steklenice ni tesno ali se vrti ali pa je čas zapiranja prekratek	Prilagodite napravo za zapiranje steklenic ali podaljšajte čas zapiranja
