Steklene kozarce, polavtomatski stroj za vakuumsko zapiranje, oprema za tesnjenje hrane

• Model: VK-SVC stroj za vakuumsko zapiranje
• Napajanje: AC220V/50-60Hz
• Hitrost zapiranja: 1200-1500bph
• Moč: ≤1,3 KW (vključno z vakuumsko črpalko)
• Premer kapice: Φ30-Φ85mm 、Φ85-Φ110mm
• Višina steklenice: 50-180 mm 、120－250 mm
• Premer steklenice: Φ30-Φ80mm Φ80-Φ150mm
• Mejna stopnja vakuuma: -0,08Mpa
• Torzija omejevanja: 5-25N.M
• Poraba zraka: 0,5m3/0,7Mpa
• Velikost stroja: 750 * 7001350 mm
• Teža: 157 kg

Ogled videa

Ta serijski stroj za zapiranje smo raziskali in izdelali sami z dolgoletnimi proizvodnimi izkušnjami; je izvirna domača kreacija, za vakuumiranje uporablja vakuumsko črpalko, na voljo je visoka stopnja vakuuma, navor zapiranja in nivo vakuuma je mogoče nastaviti na zahtevo, združljiv z različnimi oblikami in velikostmi steklenic za zapiranje, močna združljivost in enostavno prilagajanje.

Glavne pnevmatske in električne komponente so svetovno znanih blagovnih znamk, stabilne in zanesljive.

Pogosto se uporablja v steklenicah z vakuumskimi pokrovčki iz bele pločevine za hrano, konzervirano hrano, pijače, začimbe, izdelke za zdravstveno nego in druge industrije.

Glavni tehnični parameter

• Model: VK-SVC stroj za vakuumsko zapiranje
• Napajanje: AC220V/50-60Hz
• Hitrost zapiranja: 1200-1500bph
• Moč: ≤1,3 KW (vključno z vakuumsko črpalko)
• Premer kapice: Φ30-Φ85mm 、Φ85-Φ110mm
• Višina steklenice: 50-180 mm 、120－250 mm
• Premer steklenice: Φ30-Φ80mm Φ80-Φ150mm
• Mejna stopnja vakuuma: -0,08Mpa
• Torzija omejevanja: 5-25N.M
• Poraba zraka: 0,5m3/0,7Mpa
• Velikost stroja: 750 * 7001350 mm
• Teža: 157 kg

Struktura in delovni principi

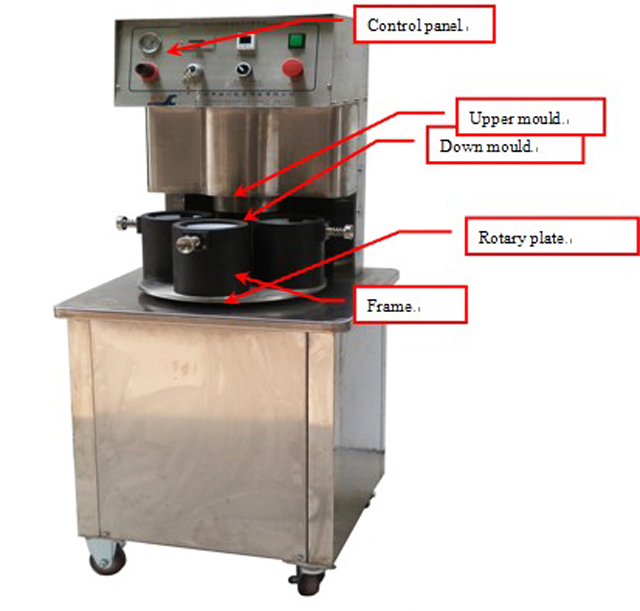

Slika1 Stroj za vakuumsko zapiranje

Delovni principi in funkcije

Ta stroj je sestavljen iz okvirja stroja, zgornjega kalupa navzdol, sistema vrtljivega položaja, pokrovne strukture, vakuumskega sistema, električnega sistema in sistema za nadzor tlaka.

Delo kot: dajte kozarec s pokrovčki v kalup, nato pa kalup z roko položite na sredino glave pokrova. Nato bo stroj samodejno zaprl z vakuumom.

Ta stroj ima naslednje funkcije:

1. Ko postavite kalup na sredino zapiralne glave, bo stroj samodejno zaprl z vakuumom;
2. Funkcija najnižje nastavitve vakuuma: če stroj ne more doseči stopnje vakuuma, kot je bila nastavljena prej, stroj ne bo deloval za naslednji postopek;
3. Funkcija navora za zapiranje: zapiralno glavo premika zračni valj in jo je mogoče nastaviti s pritiskom;

Glavna struktura in komponente

Vakuumska črpalka in vakuumski rezervoar:

Vakuumska črpalka in vakuumski rezervoar se uporabljata za doseganje vakuumske funkcije, vakuumska črpalka mora biti z vakuumskim oljem, polovica vakuumskega olja v notranjosti je v redu. Stroja ni dovoljeno uporabljati, če v njem ni več vakuumskega olja

Prosimo, povežite vakuumsko črpalko in vakuumsko posodo kot na zgornji sliki in napajajte

Struktura rotacijske plošče

Ta vrtljiva plošča se premakne v 4 korakih Za zagotovitev enakomernega premikanja vrtljive plošče ima ta vrtljiva plošča 3 torne plošče, ki zagotavljajo upor in zagotavljajo enakomerno gibanje. Med delom mora biti stroj čist, torne plošče pa se bodo postopoma obrabile, redno preverjajte in redno menjajte.

Vrtljivo ploščo premakne glavni motor, ko se detektor signala premakne na začetna bližinska stikala in dobi signale (signalni detektor in bližinska stikala so približno 2-3 mm), se zgornji kalup premakne na zapiranje, ko se zapira, motor še vedno deluje , ko se detektor signala premakne na varnostna stikala za bližino in dobi signal, motor preneha delovati.

Bakreni kompleti rok se med delom obrabljajo, zato jih je treba redno mazati in zamenjati, ko so poškodovani. Ob spremembi lahko vidite sliko 5

Struktura pokrova

Pokrov glave

Zapiralna glava se premakne z valjem, da se dvigne in spusti, ko se zapiralna glava spusti do zapiranja in doseže stopnjo vakuuma, kot je bila nastavljena prej, se zapiralna glava premakne na naslednji postopek. Navor omejevanja je mogoče nastaviti z gumbom za omejevanje na nadzorni plošči (kot lahko vidite na nadzorni plošči)

Rdeča guma znotraj zaporne glave je del, ki ga je enostavno obrabiti, zato ga je treba pogosto preverjati in menjavati. Pri zapiranju se mora zapiralna glava tesno prilegati pokrovčkom, v kalup za puh lahko postavite nekaj, da dosežete različne višine. Toda višina ne sme biti prevelika ali če je previsoka, ne morete doseči vakuumske funkcije, če pa ni dovolj visoka, je ni mogoče omejiti. Običajno je razdalja za pokrovčke in vrh spodnjega kalupa 16 mm–19 mm

Naprava za klik na steklenico

Naprava s klikom na steklenico je namenjena pritrditvi steklenice med zapiranjem, ko se vrtljiva plošča postavi v položaj, se valj s klikom na steklenico premakne, da pritrdi steklenico in tako zagotovi dobro zapiranje

Namestitev

1. Stroj mora biti na čistem in varnem mestu
2. Prepričajte se, da je na voljo zaustavitev v sili（slika 5）
3. Napajanje z napajanjem za preverjanje
4. Povežite stroj s plinovodom na separator olja in vode, nastavite zračni tlak na 0,6Mpa
5. Priključite vakuumsko posodo na stroj. Prepričajte se, da plin ne pušča.

Delovanje nadzorne plošče

Nadzorna plošča je sestavljena iz mize za zapiranje tlaka, nastavitve tlaka za zapiranje, števca, stikala za vklop, nastavitve vakuuma in zaustavitve v sili.

1. Prilagoditev tlaka zapiranja se lahko uporablja za prilagoditev navora zapiranja, ko je v smeri urinega kazalca, se tlak poveča, navor zapiranja je močnejši, ko je v nasprotni smeri urinega kazalca, se tlak zmanjša, navor zapiranja je manjši.
2. Zaustavitev v sili, ko se zgodi nekaj v sili, pritisnite stikalo za zaustavitev v sili, potem bo stroj v varnem položaju
3. Števec je za štetje, koliko kozarcev ste proizvedli, če pritisnete gumb za ponastavitev, se bo števec štel kot nič.
4. Če morate prilagoditi stopnjo vakuuma, pritisnite "M" v tabeli za nastavitev vakuuma in prikazalo se bo "St1", pritisnite "︽""︾" za prilagoditev
5. Separator olja in vode ter tlak in nastavitev (slika 10)

Separator olja in vode je sestavljen iz ročnega krmilnega ventila, nastavitve tlaka, mize za zračni tlak, nastavitve olja, zračnega filtra in mazalnika

Ročni krmilni ventil je namenjen vklopu in izklopu celotnega dovoda zraka v stroj

Nastavitev tlaka je dovajanje tlaka v stroj, ko je v smeri urinega kazalca, se tlak poveča, ko je v nasprotni smeri urinega kazalca, se tlak zmanjša.

Tabela zračnega tlaka prikazuje delovni tlak stroja

Nastavitev olja je dovajanje olja v stroj, ko je v smeri urinega kazalca, se je olje zmanjšalo, ko je v nasprotni smeri urinega kazalca, se je olje povečalo

Zračni filter je namenjen odstranjevanju vode iz stisnjenega zraka, ko je tlak v separatorju olja in vode enak nič, bo zračni filter samodejno odstranil vodo.

Mazalnik je namenjen dovajanju olja za stroj, najprej morate zapreti dovod zraka in vliti nekaj olja v mazalnik, približno 2-3 mesece na čas.

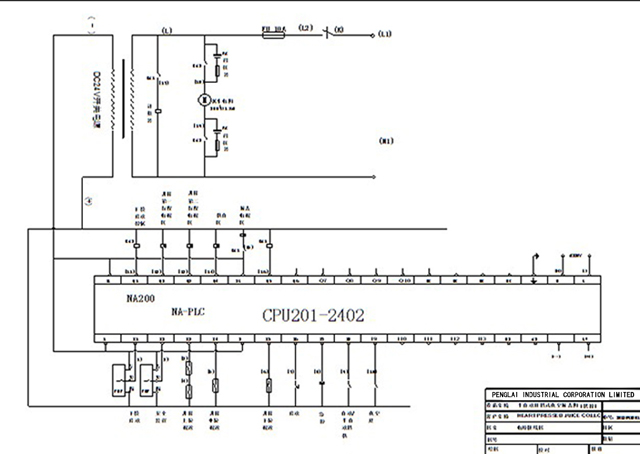

Električna risba za stroj za vakuumsko zapiranje

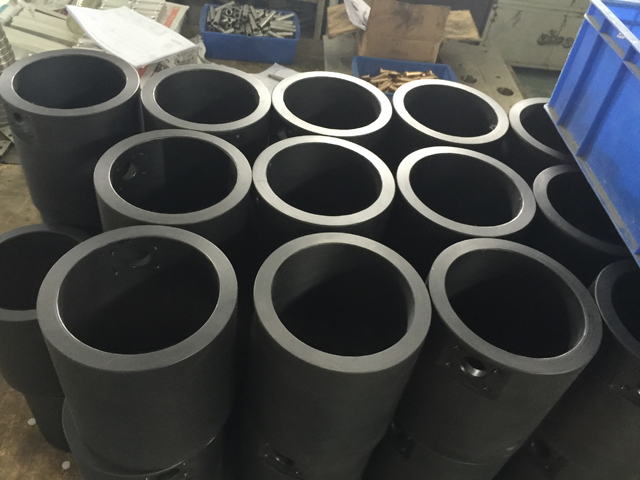

Rezervni deli za kalupe za različne velikosti kozarcev/steklenic
