Visokohitrostna rotacijska oprema za zapiranje z 8 glavami za pokrove črpalk

• Dimenzije: 2000 mm (dolžina) * 1800 mm (širina) * 2800 mm (višina)
• Glava za zapiranje: 8 glav
• Samostojna uspešnost: 99 %
• Hitrost: 80 bpm
• Napetost: 220V-380v, 50-60HZ (glede na zahteve)
• Skupna moč: 5kw
• Potreben vir zraka: 0,6Mpa čist in stabilen vir zraka
• Hrup med vožnjo (decibel): ≦80 decibelov
• Teža stroja: 3,5 tone
• Material stroja Okvir: zunanji okvir iz nerjavečega jekla iz ogljikovega jekla;

Visokohitrostni stroj za zapiranje pokrovčkov črpalke z navojem je sestavljen iz več glavnih delov, vključno s samodejnim dvigalom pokrovčkov za dovajanje steklenic/zamaškov in predlogami dovodnih in izhodnih steklenic za odkrivanje pokrovov, električnim krmiljenjem mehanizma za zavračanje pokrovčkov itd.

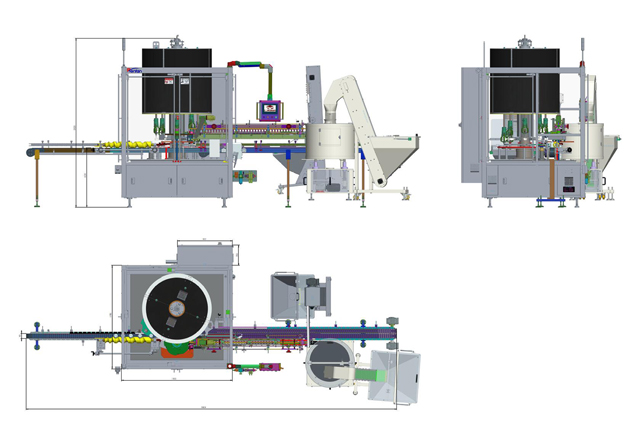

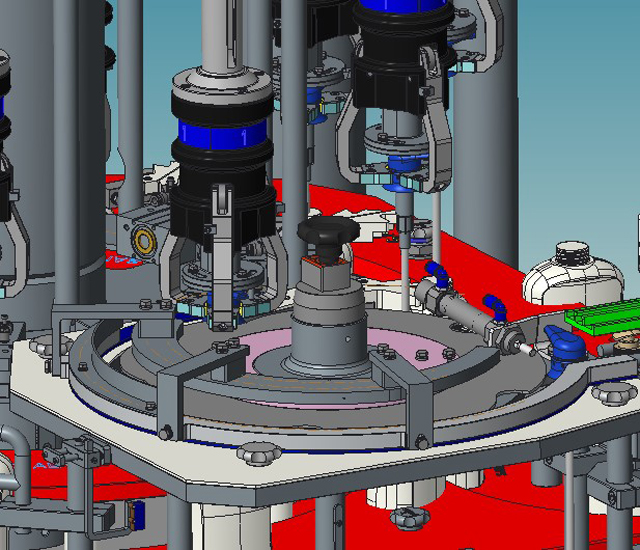

risanje

Lastnosti

• PLC nadzorovano, integrirano dovajanje pokrovčkov, prijemanje, vstavljanje in vrtenje (lahko se poveže s samodejnim strojem za sortiranje pokrovčkov za popolno avtomatizacijo)
• Proizvodna zmogljivost lahko doseže 80 bpm z 8 glavami
• Nežno delovanje, brez prask in poškodb pokrovčkov in posod
• Hitri preklopi
• Struktura modula, upravljanje na zaslonu na dotik, enostavno vzdrževanje

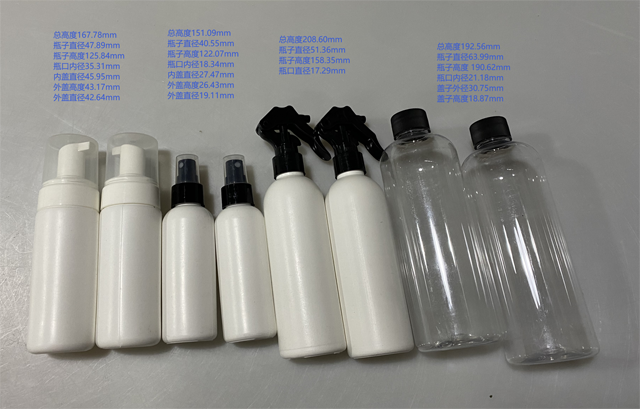

• Primerno za različne velikosti pokrovčkov, ki se uporabljajo v dnevni kemični industriji
• Enostavna povezava s polnilnim strojem in etiketirnim strojem
• Nizek hrup pri teku

Načelo delovanja

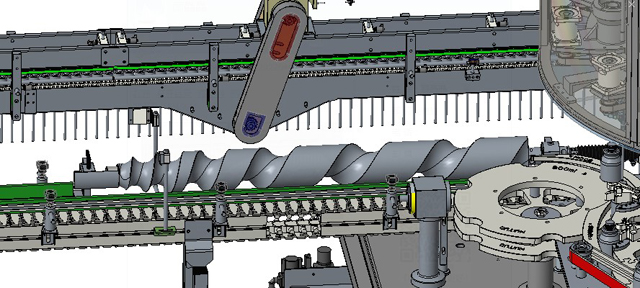

Hranjenje po steklenički z vijačno palico

Vijak za vstavljanje steklenice je obdelan s konturnim dizajnom, z natančnim in hitrim podajanjem steklenice; Nežni gibi, brez poškodb steklenice. Vijačni pogon sledi glavnemu pogonu, kot vijačenja je mogoče nastaviti prek zaslona na dotik, da se ujema z zvezdastim kolesom. Na vijaku za vstavljanje steklenice je senzor, brez steklenice, brez zamaška in alarm, ko se steklenica zagozdi.

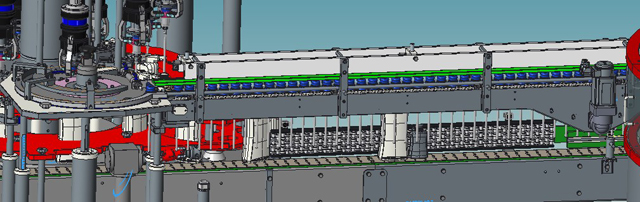

Hranjenje s servo pokrovčkom:

Zapiralo z navojem ima servo motor za verigo za dovajanje pokrovčkov. Prednosti servo motorja so periodični zagon in zaustavitev, periodična pozitivna in negativna rotacija, ne samo zmanjšanje hrupa in preprečevanje zagozditve pokrova.

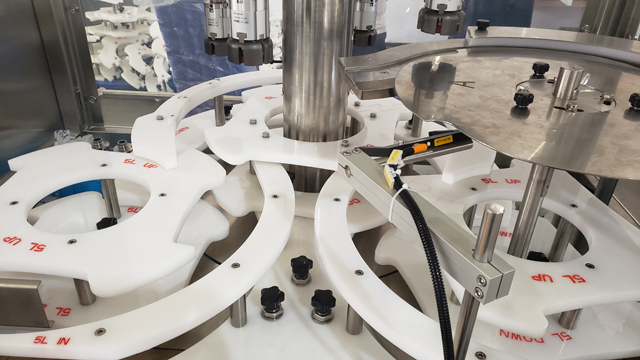

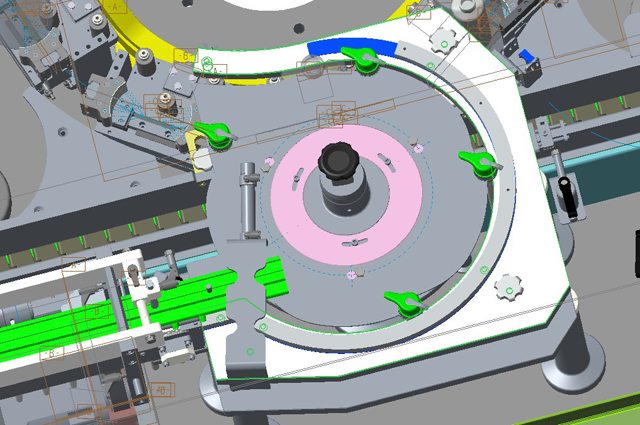

Delitev kape

Pregrada kapice je prilagojena obliki kapice in različni premeri bi zahtevali zamenjavo, vendar je treba spremeniti samo beli del na naslednji sliki.

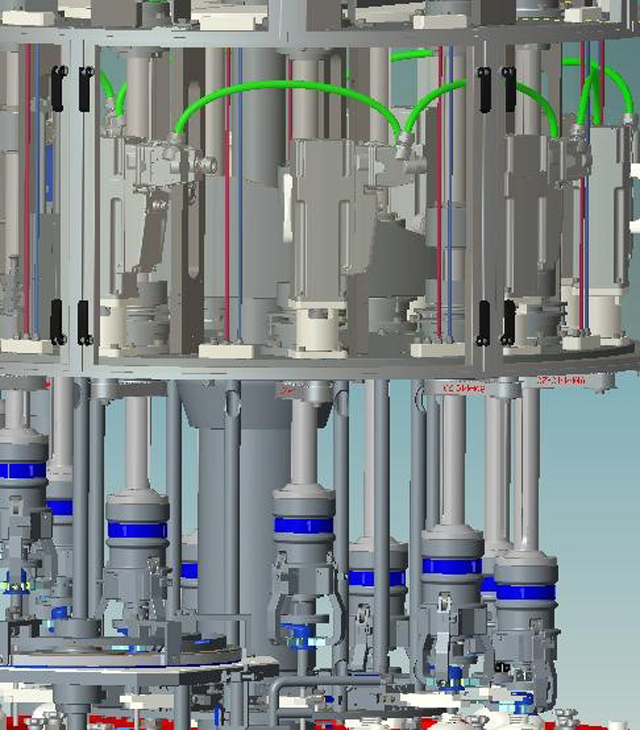

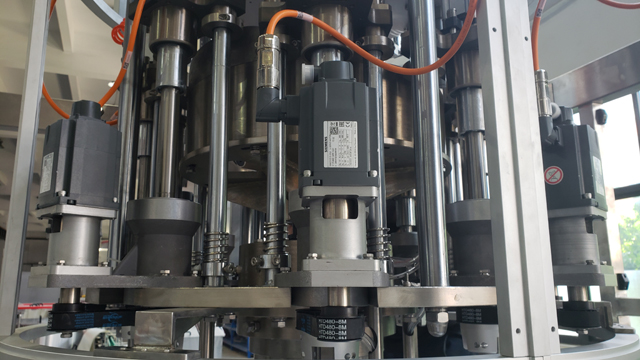

Servo pokrov:

Stroj za zapiranje z vijaki uporablja pogonski sistem Siemens, ki združuje nadzorni sistem in servo motor v ultrakompaktnem enotnem sistemu za največjo prilagodljivost v minimalnem prostoru in 90-odstotno zmanjšanje ožičenja. V procesu zapiranja lahko servo motor nadzoruje gibanje krivulje zapiranja v odsekih, hkrati pa lahko zagotovi nemoten proces segmentacije in uresniči digitalni nadzor navora za zapiranje, ki je popolnoma boljši od tradicionalnega nadzora navora sklopke.

• Krmiljenje zaprte zanke s servo motorjem in programom skozi celoten proces zapiranja;
• Samodejno prilagodi silo zapiranja, dokler ni dosežen nastavljen navor;
• Zaradi natančnega in prilagodljivega krmiljenja pogonskega modula in programa gibanja se lahko odpravi vpliv vztrajnosti zapiralne glave in odstopanja delov;
• Preklapljanje navora med različnimi izdelki je mogoče doseči preprosto s spreminjanjem nastavljene vrednosti programa.

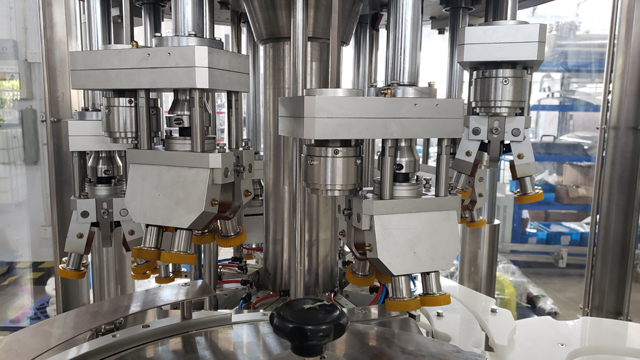

Opomba: Za zapiralni stroj z 8 glavami za sprožilni pokrov so zapiralne glave drugačne:

Za nadzor navora pokrova uporablja sklopko s trajnim magnetom.

• Med postopkom omejevanja se navor enakomerno porazdeli na štiri kolesa
• Izvedite nerelativno gibanje med kolesi in pokrovi
• Med zapiranjem imejte statično mesto med kolesi in steklenicami
• Visoko dragocen sistem za nadzor navora, stabilna in razumna vrednost navora

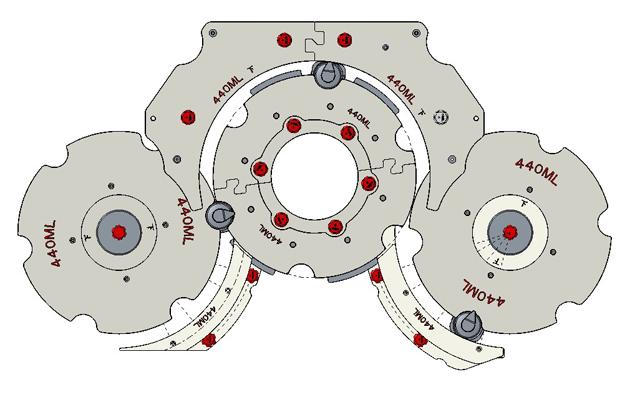

Spreminjanje različnih izdelkov-predlog

Izdelan iz PP, oblikovan v obliki steklenice, z gladko površino. Ne more samo stabilizirati položaja, temveč tudi preprečiti praskanje steklenice; in omogoča hitro menjavo.

Za različne specifikacije izdelkov ima obliko za hitro sprostitev. Predloge so barvno označene za razlikovanje med različnimi specifikacijami.

Sistem za zavrnitev

Dvojni transporter, opremljen po zapiranju. Kvalificirani izdelki se običajno transportirajo, nekvalificirani (brez pokrovčka, brez zračnice, napačno nameščen pokrovček) pa se samodejno razdelijo na drug tekoči trak z vrtljivim valjem. Ko se prikaže blok steklenice, se stroj za zapiranje samodejno ustavi in znova zažene, ko bo težava odpravljena.

Varnostna vrata

Vsa vrata so nameščena s končnim stikalom, ki zagotavlja, da se stroj ustavi in pošlje opozorilni signal, ko so vrata odprta. Vsi stroji v proizvodnih območjih s premičnim varovalom so električno povezani, da popolnoma izklopijo glavni pogon in krmilno vezje ter hitro ustavijo vsa gibanja stroja takoj po odprtju varovala.

Glavni tehnični parametri

• • Dimenzije: 2000 mm (dolžina) * 1800 mm (širina) * 2800 mm (višina)
  • Glava za zapiranje: 8 glav
  • Samostojna uspešnost: 99 %
  • Hitrost: 80 bpm
  • Napetost: 220V-380v, 50-60HZ (glede na zahteve)
  • Skupna moč: 5kw
  • Potreben vir zraka: 0,6Mpa čist in stabilen vir zraka
  • Hrup med vožnjo (decibel): ≦80 decibelov
  • Teža stroja: 3,5 tone
  • Material stroja Okvir: zunanji okvir iz nerjavečega jekla iz ogljikovega jekla;
  • Navojni pokrovček v stiku s pokrovčkom: poliuretan (PU);
  • Mrežna vrata: inox obrobe, pleksi steklo; električna omarica: nerjaveče jeklo;
  • Priključni in pritrdilni mehanski deli: ogljikovo jeklo, nerjavno jeklo itd.;
  • Tesnilo: guma

Glavne tehnične komponente

• PLC: Siemens
• Zaslon na dotik: Siemens
• Servo: Siemens
• Lomilec: Schneider
• Frekvenčni pretvornik: Siemens
• Gumb: Schneider
• Alarmna luč: Schmersal
• Varnostno stikalo za vrata: Schmersal
• Senzor: SICK/IFM/LEUZE
• Oddaljeni modul: Fbox-WIFI (za takojšnjo komunikacijo in daljinski nadzor)

Če zgornjih znamk ni na zalogi, bomo namesto njih izbrali enakovredne znamke.

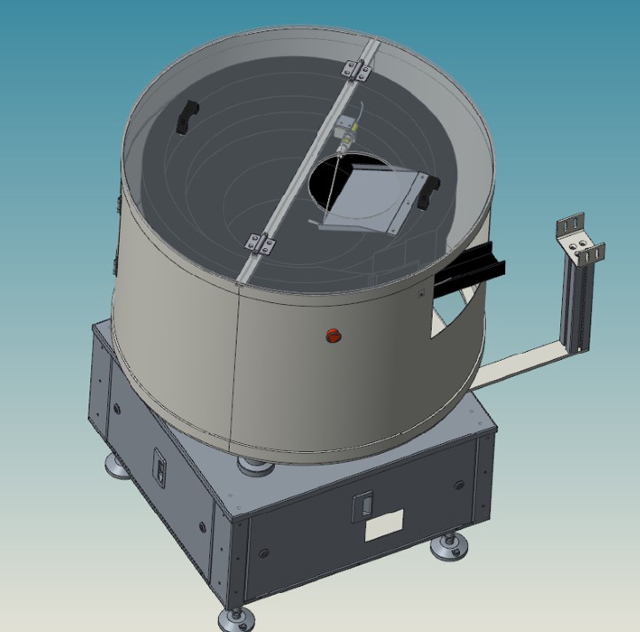

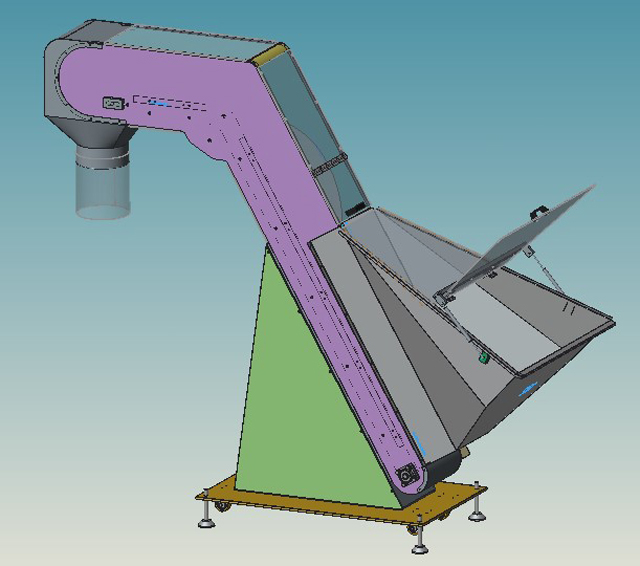

Samodejno dvigalo pokrovčkov in razkodralnik

• Neurejen pršilni pokrov je treba redno namestiti z vibriranjem, okrogel pokrov pa s pozicionirno ploščo. Pokrovček se urejeno izloči iz pokrivnega kanala, razdelilna plošča pa prime stroj za zapiranje.
• Hitrost dešifrirja se samodejno prilagodi glede na dvigalo. Dvigalo je povezano z dešifratorjem in samodejno nadzoruje hitrost pošiljanja kapic, ki se ujema s hitrostjo celotne linije.
• Razširjevalnik samodejno krmili vmesnik stroja za zapiranje brez ročne nastavitve.
• Parametre je mogoče shraniti.
• Hitra menjava.

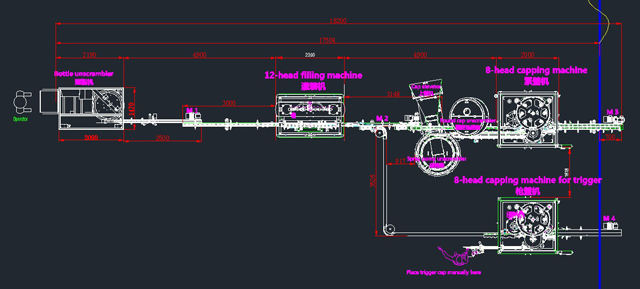

Linijo je mogoče integrirati s hitrim polnilnim strojem, da tvori celotno linijo:
