- Model: VK-TFS-006U
- Napetost: 220v/50Hz/60Hz
- Produktivnost: 20-30 kosov/min
- Dimenzija: 1090x1250x1680mm (D*Š*V)
- Teža: 270 kg
- Volumen polnjenja: 10-300 ml
- Premer cevi: 10–60 mm
- Moč: 2,0KW -3,3KW
- Natančnost: ±1%
- Material: Nerjaveče jeklo 304
- Nadzor: krmilni sistem PLC
- Zaslon: zaslon na dotik
- Višina cevi: 2-200 (mm)

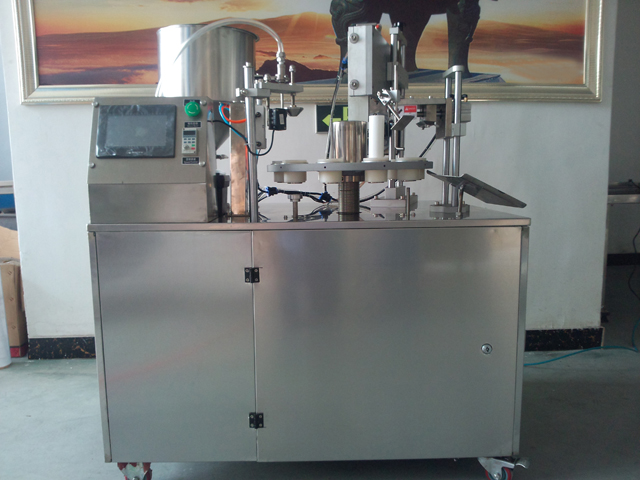

Polavtomatski stroj za polnjenje in zapiranje je posebej zasnovan za izdelke z majhno količino in posebnim premerom cevi. Stroj ima odlike hitrega stroja za polnjenje in zapiranje, z zelo avtomatskim delovanjem in gladkim delovanjem. To je lahko samodejno polnjenje cevi, tesnjenje, rezanje in tiskanje datuma. Edinstven dizajn z eno glavo je lažji za čiščenje. Bolj priročno za spreminjanje velikosti in enostavnejše za upravljanje. Primeren je predvsem za industrijo medicinskih krem, zobnih past, kozmetike, lepil, lepil, kečapa in umetniških palet.

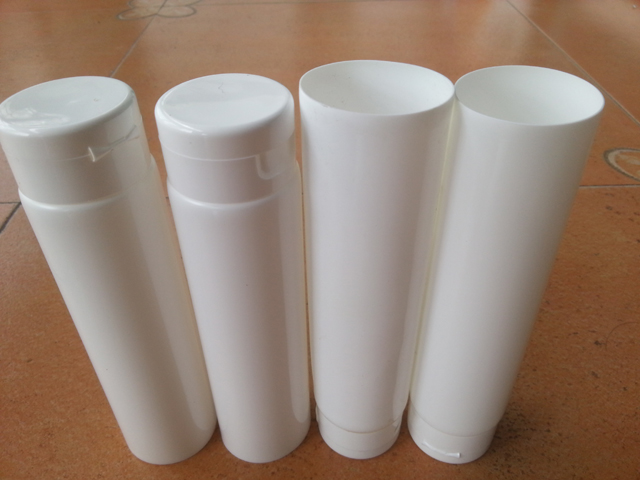

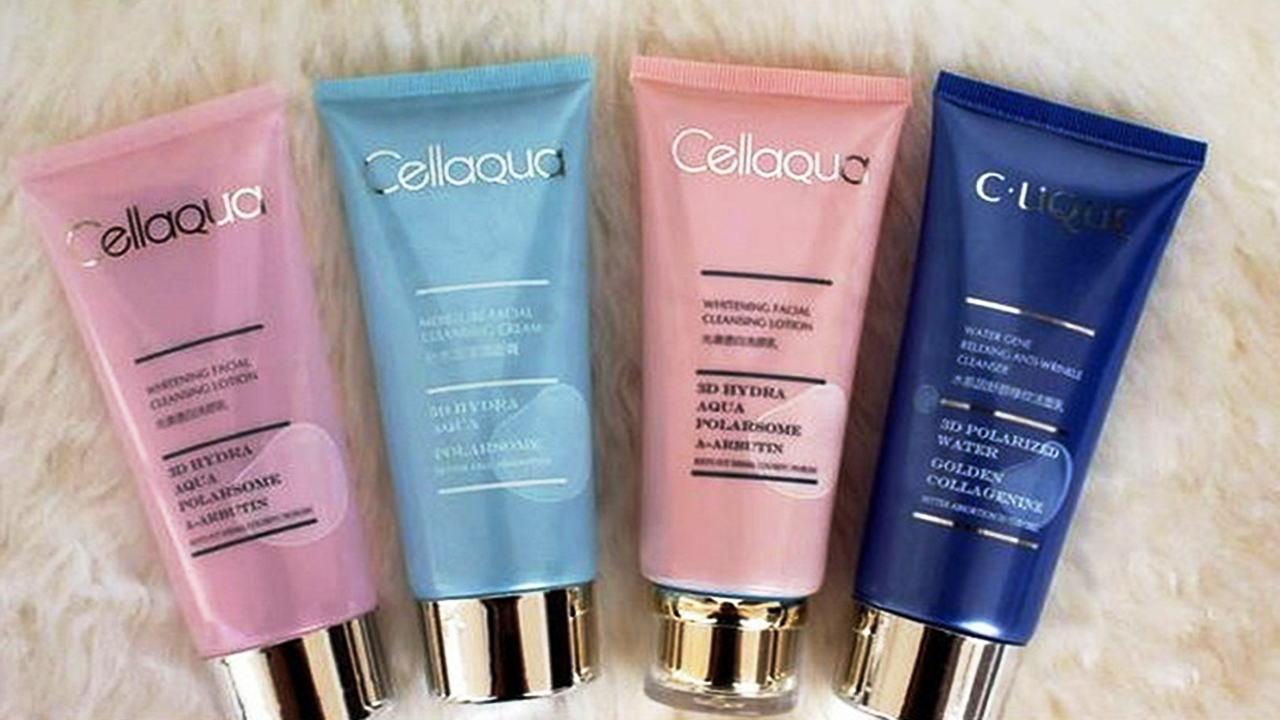

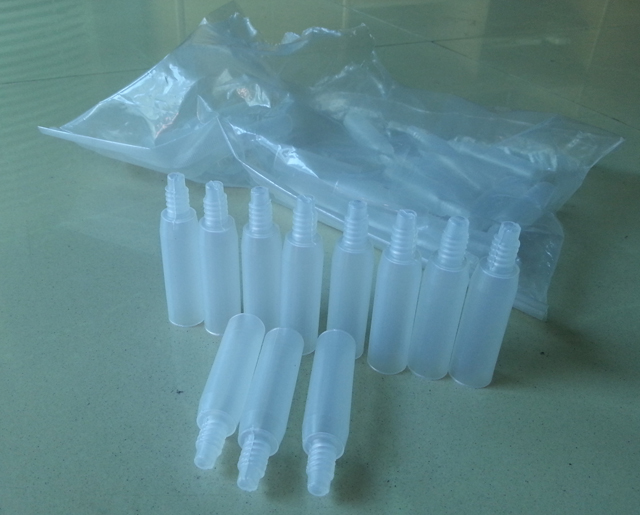

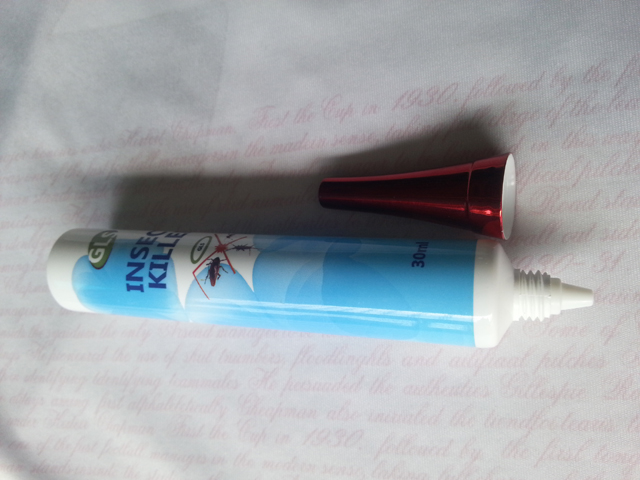

Vzorci cevi
Načelo delovanja
Stroj nadzira PLC in zaslon na dotik, uporaba 12 enakih postaj, plastična cev po vrsti na cevi, oznake, polnjenje, tesnjenje, rezanje in ven iz cevi. Vstavite plastično cev v vtičnico, vklopite funkcijsko stikalo, pritisnite gumb za zagon, stroj začne občasno delovati pod nadzorom PLC: vrtenje se začne v nasprotni smeri urinega kazalca delovne postaje, ustavi vrtenje kolesa po postavitvi na mesto, nato na cevi, oznake , polnjenje, tesnjenje, rezanje in telo cevi (opomba: mehanizem za polnjenje in tesnjenje, opremljen z infrardečim stikalom za zaznavanje, mora biti zaznan pod pogojem, da plastična cev deluje).
Ko se vsak konec dela, vsaka agencija ponastavi. Na enem koncu delovnega cikla, naslednji delovni cikel, cikel. Po delovnem ciklu se plastična cev z vrtljivo premakne na naslednjo postajo.

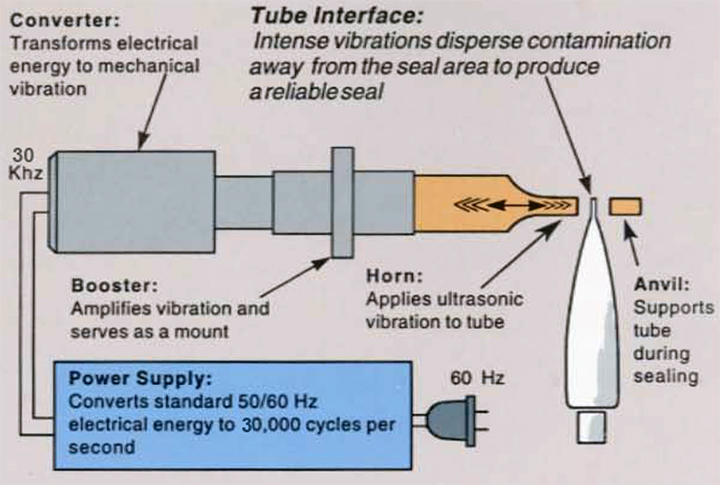

Kako deluje ultrazvočno tesnjenje
Ultrazvočno tesnilo za cevi je zasnovano za montažo na skoraj vse vrste polnilnih strojev. Ko se cev pomakne do postaje za ultrazvočno tesnjenje cevi, se stikalo zapre, da se začne varilni cikel. Zrak je usmerjen v valje, da premakne varilno nakovalo in ultrazvočni rog proti središčnici cevi.
Cev je zaprta do vnaprej določene vrzeli in zadržana za uporabo zvočne energije.
Ultrazvočni napajalnik vzame električno energijo 50/60 Hz in jo s pomočjo oscilatorja moči pretvori v 30.000 ciklov na sekundo.
Ta visokofrekvenčna električna energija se uporabi za pretvornik, ki pretvori električni tok v visokofrekvenčne mehanske vibracije.
Zvočna energija povzroči, da hupa vibrira proti koncu cevi s 30.000 cikli na sekundo.
Intenzivne vibracije razpršijo kakršno koli kontaminacijo iz območja tesnila in ustvarjajo toploto za lepljenje materiala.
Energija se nato ustavi in cev ostane zaprta za kratek čas (običajno 0,05 do 0,150 sekunde).
Nato gre cev do naslednje postaje na polnilni liniji. Običajni časi ciklov segajo od 45 do 80 enot na minuto, odvisno od premera cevi in materiala.
Lastnosti
Plastična cev skozi cev, oznake, polnjenje, tesnjenje, rezanje in ven iz cevi, dokončanje strojnega pakiranja.
- Ultrazvočna tehnologija tesnilnega stroja za polnjenje cevi s krmilnim sistemom na dotik
- Pokrovi in obloge iz nerjavečega jekla 304 potrjujejo standard GMP
- Kontaktni deli iz SS 304
- Šoba za pozitivno polnjenje. Pnevmatski izklopni sistem. (Da bi se izognili težavam z repom)
- Brez cevi Brez polnjenja/brez cevi Brez tesnjenja Notranje ogrevanje cevi z vročim zrakom in zunanje hlajenje, da se prepreči udrtina pri tesnjenju, sta nadzor PLC zaslona na dotik
- Indeksator Ferguson
- Škatla za plošče, ki je lahko dostopna
- Obojestransko paketno kodiranje največ 12 znakov.
- Prostornina polnila od 5 ml do 200 ml. z zamenljivimi črpalkami. 3 ml do 30 ml, 30 ml do 100 ml in 100 ml do 250 ml
- Premer cevi: min 10mm – max.50mm.
- Izhod do 1600 do 2200 cevi na uro.
- Števec cevi
- Enostavno nastavljiva tesnilna glava
Glavni tehnični parametri
Vrsta | VK-TFS-006U |
Napetost | 220v/50Hz/60Hz |
Produktivnost | 20-30 kosov/min |
Dimenzija | 1090x1250x1680mm (D*Š*V) |
Teža | 270 kg |
Volumen polnjenja | 10-300 ml |
Premer cevi | 10-60 mm |
Moč | 2,0KW -3,3KW |
Natančnost | ±1 % |
Material | Nerjaveče jeklo 304 |
Nadzor | PLC nadzorni sistem |
Zaslon | Zaslon na dotik |
Višina steklenice | 2-200 (mm) |
Podrobne slike

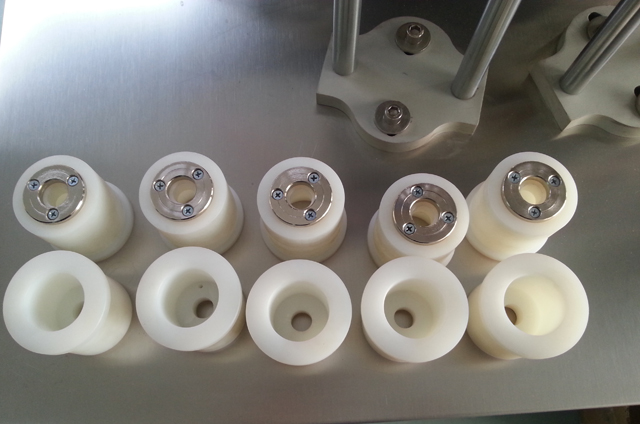

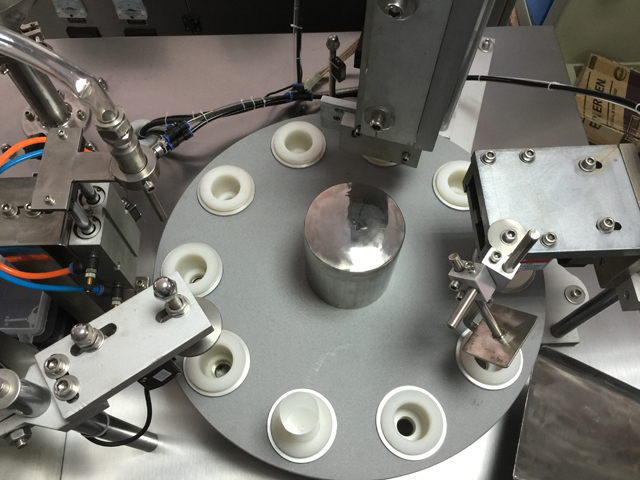

Držalo za cevi iz polnilne opreme za ultrazvočno tesnjenje

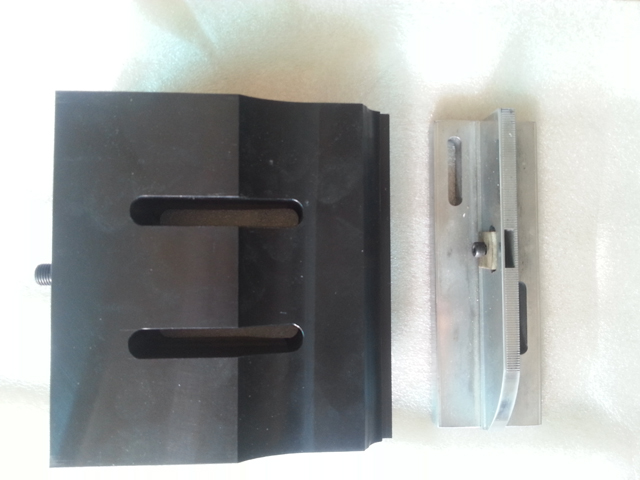

Kalup za cev za rezervni rezalnik

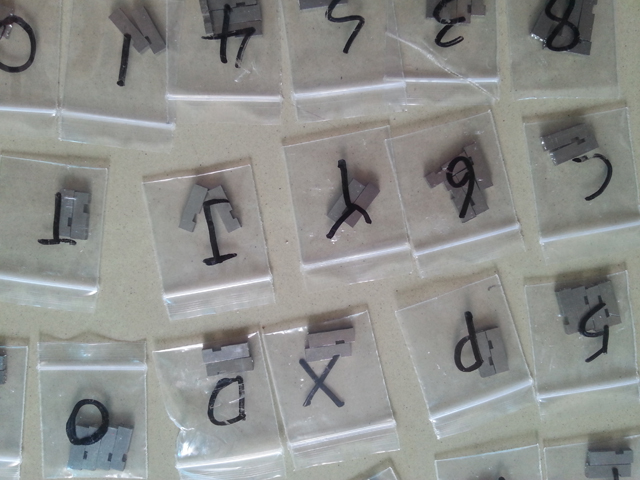

Črke za kodiranje datuma

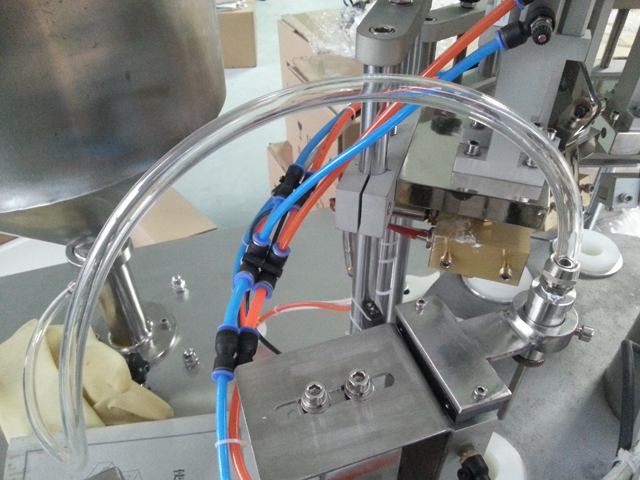

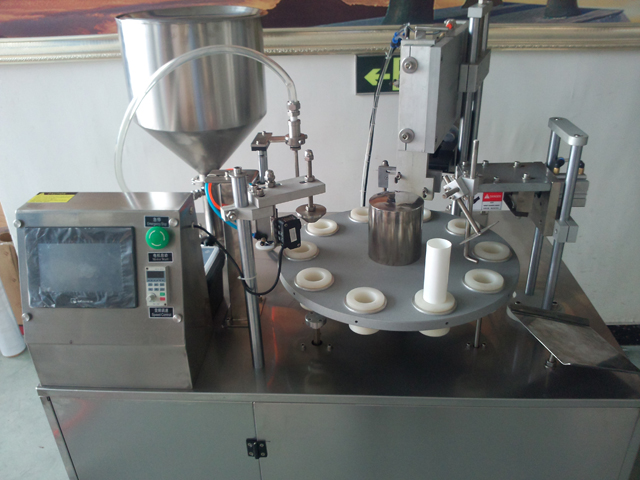

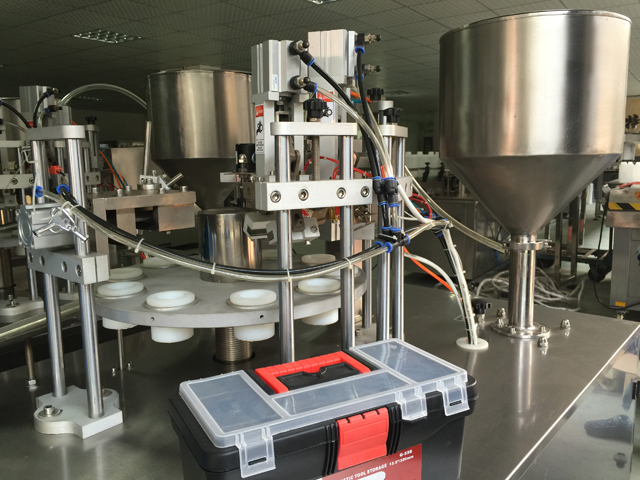

Bližnji posnetek pnevmatskega dela pri polnjenju ultrazvočnih visokotehnoloških tesnilnih strojev:

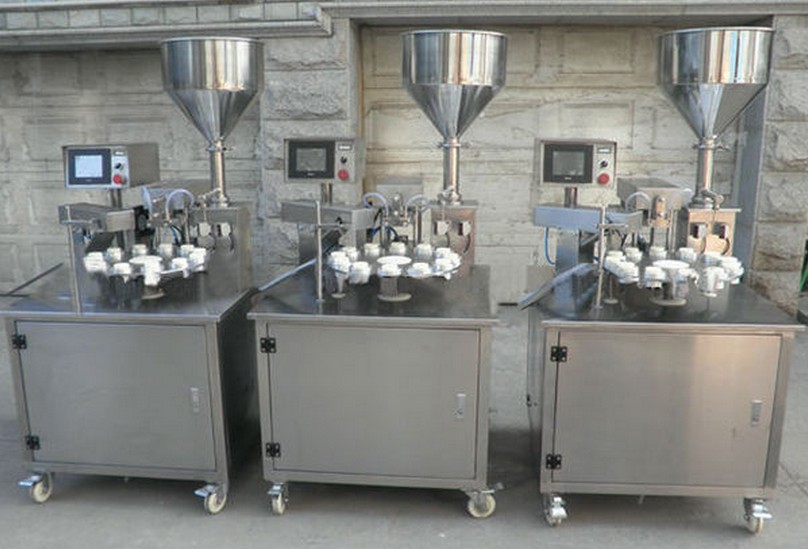

Vzorci strojev za tesnjenje ultrazvočnih cevi za plastično cev:
Zabojna embalaža brez zaplinjevanja za ultrazvočni tesnilni stroj za polnjenje cevi
Garancija: Za vse stroje zahteva 1 leto garancije. (Iz garancije so izključene težave zaradi nesreč, napačne uporabe, napačne uporabe, poškodb pri shranjevanju, malomarnosti ali modifikacije opreme ali njenih sestavnih delov. Tudi nadomestni del, ki se lahko pokvari, ni vključen v garancijo)
Namestitev: Ko bo stroj prispel v vašo tovarno, bo naš tehnik, če ga potrebujete, odšel k vam, da bi namestil in preizkusil stroj ter usposobil vašega delavca za upravljanje stroja (čas usposabljanja je odvisen od vašega delavca). Stroški (letalska vozovnica, hrana, hotel, pristojbina za potovanje v vaši državi) morajo biti na vašem računu, tehniku pa morate plačati 150 USD na dan. Prav tako se lahko odpravite v našo tovarno na usposabljanje.
Po servisu: Če naletite na težavo na stroju, bo naš tehnik odšel k vam in čim prej popravil stroj. Strošek mora biti v vašem računu (kot zgoraj).
