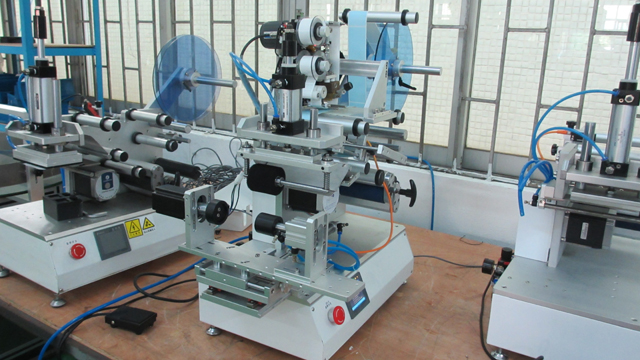

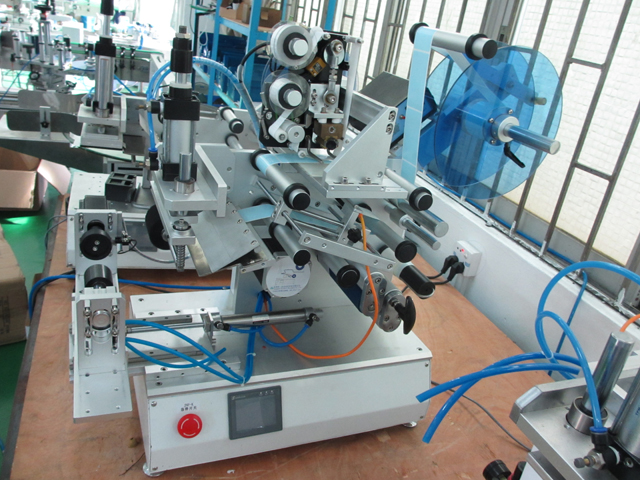

Pnevmatski stroj za etiketiranje ravnih kvadratnih okroglih steklenic s kodirnikom

• Dolžina nalepke: 10 mm~150 mm
• Nanesite širino nalepke: 10 mm~150 mm
• Nanesite notranji premer zvitka papirja: 40 mm ali 76 mm
• Zunanji premer zvitka papirja: φ≤250 mm
• Notranja temperatura: -10° c ~40° c
• Notranja vlažnost: 35~85﹪
• Napajanje: 220V,50HZ
• Skupna dimenzija: 550*550*650 (D*Š*V)
• Teža: 78 kg

Navodila za uporabo opreme na valjčnem etiketirnem stroju:

Model naprave: VK-T805

Ime: polavtomatski stroji za etiketiranje ravnih in okroglih steklenic

Okoliščine za delovanje stroja za etiketiranje

1. Uporaba te naprave je strogo prepovedana v naslednjih okoljih,

2. Prepričajte se, da sta napajalna vtičnica in napajalni vmesnik lahko v tesnem stiku, saj lahko ohlapni kontakti povzročijo nevarnost požara.

3. Na napajalni kabel ne postavljajte težkih predmetov; poškodovan napajalni kabel lahko povzroči električni udar ali nevarnost požara.

4. Pred čiščenjem ali v olju proti rjavenju obvezno izključite napajalni kabel iz naprave, sicer obstaja nevarnost požara in poškodbe opreme.

5. Ne uporabljajte ohlapne ali poškodovane električne vtičnice ali nevarnosti električnega udara ali požara.

6. Uporabite pravilno ozemljitev, uporaba nepravilno ozemljene vtičnice bo povzročila nevarnost električnega udara in poškodbe opreme.

7. Ne zmočite rok, ko se dotikate električne vtičnice, sicer obstaja nevarnost električnega udara.

8. Ko je mobilna naprava, se prepričajte, da je napajalni kabel iz napajalnika, sicer obstaja nevarnost požara in poškodbe opreme.

9. Pri pravilnem standardu napetosti/toka z uporabo naprav bo delo brez ustreznih napetosti/toka povzročilo tveganje električnega udara, požara ali poškodbe vaše opreme.

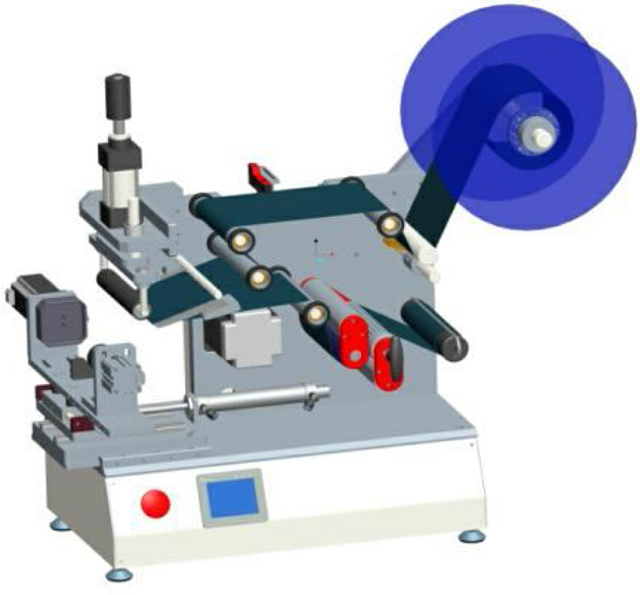

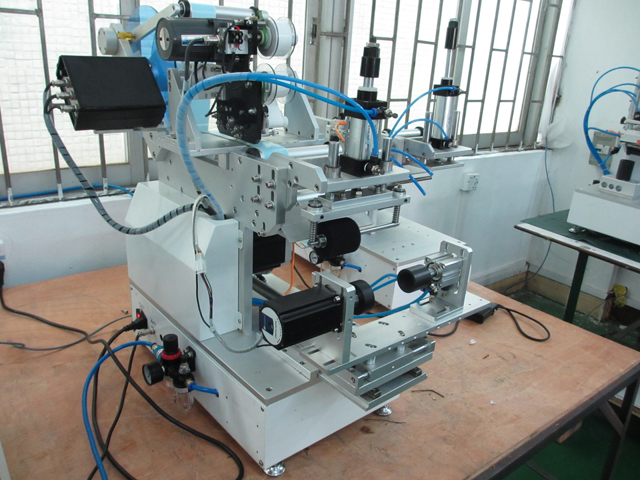

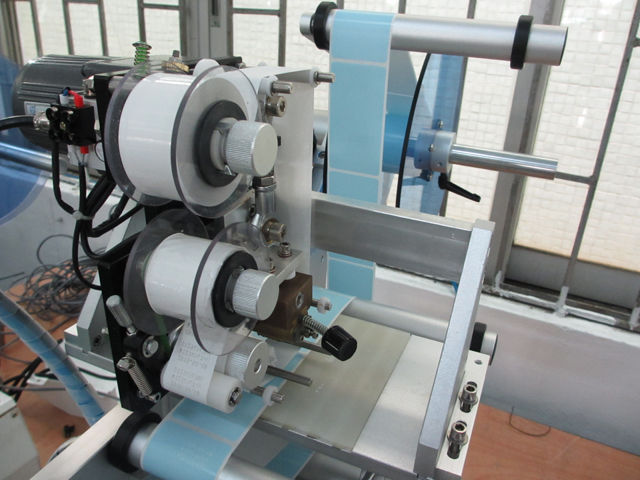

Stroj za etiketiranje VK-T805

Predstavitev stroja za etiketiranje

Stroj za označevanje je samodejno pritrjen na površino izdelka s kratkim imenom naprave za avtomatizacijo, lahko nadomesti ročno označevanje, izboljša učinkovitost in kakovost proizvodnje. Glede na stopnjo avtomatizacije lahko razdelimo na ročne etiketirne stroje, polavtomatske etiketirne stroje in avtomatske etiketirne stroje; glede na obliko izdelka lahko razdelimo na stroj za etiketiranje okroglih steklenic, stroj za etiketiranje delno okrog in stroj za etiketiranje steklenic posebne oblike; glede na označevanje in umestitev izdelkov lahko razdelimo na vertikalne in vodoravne stroje za etiketiranje.

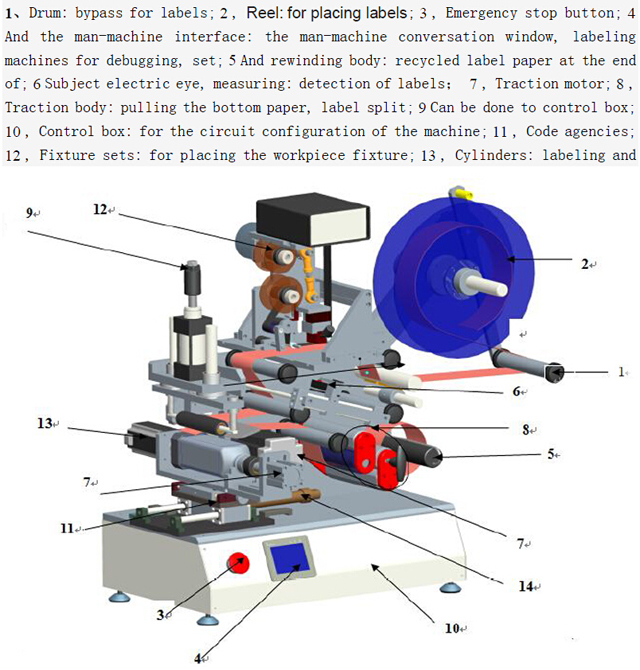

Razlaga risbe na modelu VK-T805:

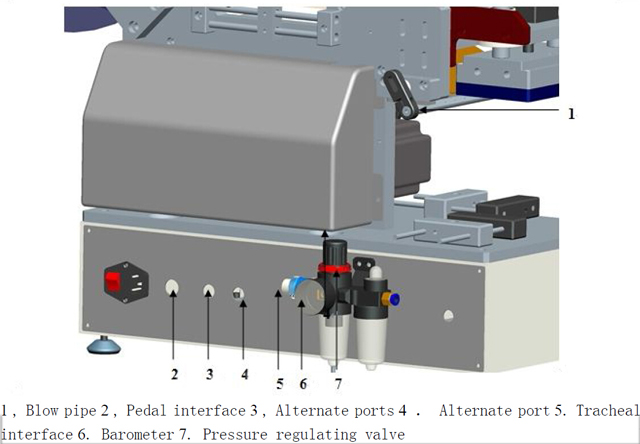

Zadnji del stroja

Tehnični parametri:

1. Dolžina nalepke: 10 mm~150 mm

2. Nalepite širino nalepke: 10 mm~150 mm

3. Nanesite notranji premer zvitka papirja: 40 mm ali 76 mm

4. Zunanji premer zvitka papirja: φ≤250 mm

5. Notranja temperatura: -10° c ~40° c

6. Vlažnost v zaprtih prostorih: 35 ~ 85﹪

7. Napajanje: 220V, 50HZ

8. Skupna dimenzija: 550 * 550 * 650 (L * Š * V)

9. Teža: 78 kg

Obseg

1. Veliko se uporablja v živilski, farmacevtski, kozmetični, kozmetični, elektronski in drugih industrijah.

2. Za polizdelke ali končne izdelke v tisku in polavtomatsko označevanje površine delnega loka.

3. Označuje lahko tako ravne, okrogle ali ovalne ali druge oblike steklenic, glejte slike vzorcev, kot so spodaj:

Teorija označevanja

1. Prenosni sistem: motor, ki ga poganja sistem zobatega jermena in sprejemne ustanove, zagotavljajo zagon za razdelitev nalepke, s čimer dosežejo odstranjevanje in recikliranje papirja na koncu nalepke.

2. Nadzorni sistem: ta stroj uporablja kombinirane krmilnike električnega in plinskega krmiljenja, električne oči (senzorje) in nožno stikalo posreduje prejeti signal PLC-ju v centralnem procesorju v skladu z nastavljenim programom za obdelavo, s čimer se doseže odstranjevanje, sesanje, urejanje etiket in štetje funkcijo.

Operativni procesi

Vklopite nalepko za namestitev, popravljeno z nastavljivo električno nalepko za prilagajanje nalepke za oči

Vklop/izklop

Vklop:

1. Okoli stroja in očiščenega, preverite, ali je ohlapen pojav.

2. Označite in priključite napajalni kabel na zadnjo stran napajalne vtičnice, stikalo poleg napajalne vtičnice pa je odprto.

3. Drugi konec napajalnega kabla priključite v vtičnico za izmenični tok, pri čemer je napetost 220 V, 50 Hz.

4. Glavna plošča stikala za zaustavitev v sili, da se odpre

5. Dostop visokotlačnega plina v luknjo (in potrdite, da je stikalo odprto)

Zaustavitev:

1. V primeru običajne uporabe lahko priključite napajalni kabel iz električne vtičnice ali neposredno pritisnete stikalo za zaustavitev v sili.

Pozor!!!

2. Ne priklapljajte napajalnega kabla ali napajalnika v mokrem stiku z roko, lahko povzroči električni udar.

3. Na napajalni kabel ne postavljajte težkih predmetov.

Preverite prilagoditve

1. Oznake "1" naokoli, odvisno od oznake na tisti strani prostornine, v prostornini znotraj površin sledite metodi obvoda diagrama.

2. "2" vpenjalno telo, okoli boje najprej sprostite, potem ko ponovno pritisnete.

3. Opazovanje s prostim očesom, opazovanje na etiketi za "5" na plošči za luščenje, oznaka je razdeljena tako, da je v položaju efektivnih frakcij sesalne glave, prikazano na prejšnji sliki, če ni pravilna, etiketo je treba grobo prilagoditi.

4. V storitvi "3" in "4" med oznakama za zaznavanje električnega očesa, približno dolgo z nalepko, je treba preizkusiti, ko je luknja za režo za čarobno oko, da bi preizkusila električno oko, lahko zazna spremembe med oznako in nalepko, električno oko za več kompletov glejte razdelek "nastavitve električnih oči".

5. Po koncu vlečnega telesa "6" moramo strogo v skladu z obliko "S" okoli zakona in "T" ročajem, da je tesno označen s statusom, sicer bi povzročilo, da ponudba ni dovoljena ali ne more potegniti konec pasu.

6. "7" za telo navijanja, os in okrogle črne jeklene sponke za dejavnosti, konec objemke sponke za papir.

Popravljeno

1. Ko zaključite z zgornjim, na plošči gumb "samodejno / ročno" na status "ročno", se prepričajte, da je napajanje priključeno in vklopljeno, nato pa pritisnite stikalo "jog", vlečna sila vleče spodnji papir za približno 0,5 metrov, je zasnovan tako, da daje spodnji papir prost in pravilen.

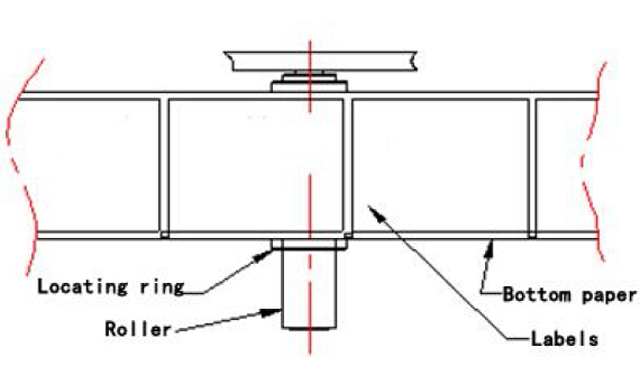

2. Ko se spodnji papir samodejno popravi, bomo vsi prilagodili valje na mejnem krogu, referenca prikazana v prejšnjem diagramu, premaknili mejni krog na obeh straneh papirja.

Premakni električno oko

1. Na površini gumb »Samodejno/ročno« preklopite na »ročno«, nato pritisnite stikalo »jog«, tokrat s prostim očesom opazovanja Peel Board, tako da so lahko nalepke iz trakov 0~1 mm.

2. Nato premaknite preskusno električno oko nalepke, postavite med te oznake in nalepke konec papirja, bodite pozorni na preskusne električne lučke za oči, ko se zaznavne električne oči premaknejo z nalepke ali s konca papirnatih nalepk, bodo luči preklapljale med vklopljen in ne vklopljen.

Mere v zgornjem diagramu, zagotovite, da je sesalna glava oddaljena od tračnih plošč 0,5 ~ 1 mm, lahko zrahljate vijake, da prilagodite

Tako lahko zagotovite gladek prehod na sesalno glavo položaja etikete. (Običajno se je ta položaj dobro prilagodil)

Pozor!!!

1. Potrdite ponastavitev stiskalnega pasu in zaklepnih naprav, sicer bo ponudba netočna.

2. Preveri, ali je preskusno električno oko z, sicer bi povzročil neprekinjeno nalepko.

3. Preverite, ali je pogonski sistem vpet, sicer ne bo prišlo do vlečenja spodnjega papirja.

Set za čarobne oči

Označite električno oko (tukaj je samo za ilustracijo in ne pomeni, da so kupci kupili konfiguracijo modela)

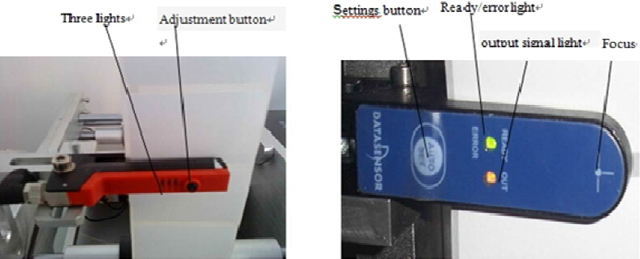

Levo za Nemčijo Dr easy logging GS-63 Električno oko, desno za Italijo Pedicle SR21-IR Električno oko. Na splošno se uporabljajo za odkrivanje nalepk. Tukaj so njihove metode prilagajanja

1, Dr Easy Logging GS-63 Električne nastavitve oči:

Utemeljitev: določiti vrzeli med nalepkami glede na debelino. (Svetloba prodre tja, kamor ni nalepke, in tam, kjer ni nalepke, je nalepk za identifikacijo) velja za določeno debelino papirnatih nalepk ali drugih nalepk

Navodila za gumb: Zelene luči: lučka za napajanje

Rumena lučka: za prepoznavanje statusnih lučk (rumena lučka sveti, obstaja izhodni signal)

Gumb za prilagajanje: prilagojen za zaznavanje nalepk z različnimi nastavitvami

Najprej nalepke skozi čarobno oko, kot je ta diagram: Če potegnete nalepke, zasvetijo rumene lučke v vrzeli med nalepkami in nalepko, nalepka je izklopljena, ne morete ponastaviti, lahko neposredno uporabite. Ko rumena svetloba sveti neprekinjeno ali jo pogosto zaznamuje ohišje, morate ponastaviti električno oko. Nastavite na naslednji način: najprej nalepke, prikazane skozi čarobno oko korita v obliki u, so nalepke, nameščene z električnim očesom v reži, pritisnite in držite gumb za prilagajanje 3 sekunde, lahko vidite, da električno oko utripa rumeno, nato spustite gumb, kjer ni nalepke (označite le konec papirja), nameščen v režo za čarobno oko, pritisnite in držite gumb za nastavitev 8 sekund, nato pa na tej točki spustite gumb, nastavitev je končana. Oznaka z električnimi očmi potegne v rezervoar, lahko vidite, da so nalepke rumene luči ugasnjene, vrzel v pisarnah v nalepki z nalepko, rumene luči svetijo.

Italijanski pedikel SR21-IR Električne nastavitve oči:

Pripadajo električnemu očesu Groove, zaradi količine svetlobe, ki prodre v moč diskriminacije, nimajo nalepk, nanesite papirni material in nalepko na koncu druge nalepke.

Načelo zaznavanja, svetlobni žarki, ki se sprožijo na strani električnega očesa Groove, za sprejem na drugi strani, ko vmesne oznake, prejmejo količino svetlobe, ki se spremeni, z nastavitvijo pragov ni nalepk za identifikacijo.

Način nastavitve

1) Ko je "pripravljen" Ko luči, električna oznaka fokusa oči na sredini, povlecite oznake naprej in nazaj, kot so spremembe izhodnega signala, je električno oko v delovnem stanju, se lahko uporablja neposredno.

2) Kratek pritisk na gumb za samodejno nastavitev, zelena in rumena lučka, električni signal, ki pritegne oko, srednji signal, nalepke, ki jih ni mogoče odstraniti, dokler zelena lučka hitro ne utripa.

3) Ko zelena lučka utripa, ko je medij na drugem mestu izostritve čarobnega očesa.

4) Kratek pritisk na "SAMODEJNO NASTAVITEV". Zelena lučka ne sveti. Električno opazovanje druge vrste signalov medijev, neodstranljive nalepke, dokler zelena lučka ne sveti.

5) Premaknite nalepke, pri razgradnji dveh lokalnih medijev je izhodni signal osvetljen, nastavljeno čarobno oko.

6) "READY" Trdno, čarobno oko za uporabo predmeta lahko preklopite med dvema medijema.

Prilagodite položaj nalepke

1. Prvi vsebnik na sliki "C", In nato poskusite prilepiti, lokacije opazovalnice in prenesti prilagoditve "A" In "B" Dejavnosti pisarniškega bloka, nastavljene na ustrezno lokacijo.

2. Po prilagoditvi je treba vijake sedeža za aktivnost pritrditi, da se ne zrahljajo.

3. D Vgrajeno testno električno oko, ki se uporablja za brezplačno testiranje izdelkov. Skozi polje nazaj na pedal / Zagon statusa izmerjenega predmeta za prilagoditev stroja za označevanje.

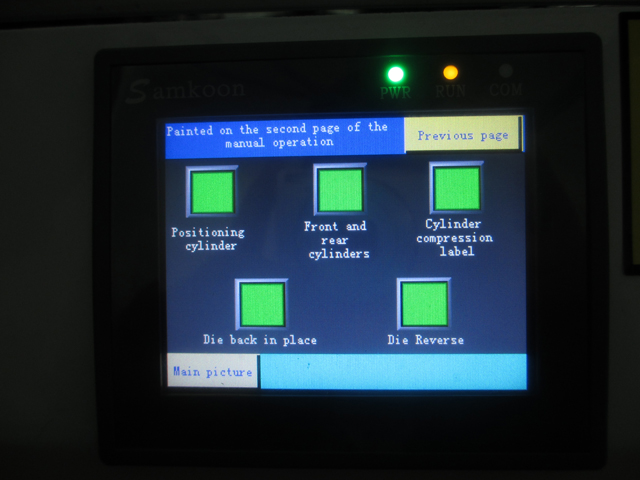

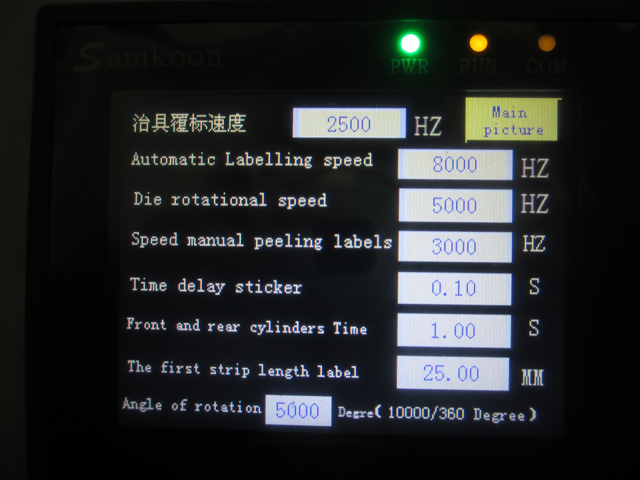

Ročno delovanje

1. Najprej želite "Ročno / Samodejno stikalo" v priročniku in nato kombinirati s "preklopom" za uporabo.

2. Ročno delovanje, ki se uporablja pri odpravljanju napak, za pravilne oznake

Samodejna dejanja

1. Najprej želite, da je "ročno/samodejno stikalo" v samodejnem stanju in nato v kombinaciji z "nožnimi stikali".

2. Avtomatizirana dejanja, ki se uporabljajo za odpravljanje napak, vključno z označenimi in označenimi.

Merjenje električnih nastavitev oči:

1. Električno oko serije FX-301 je pravilno priključeno:

Magic eye mora zagotoviti, da je mogoče uporabiti pravilno namestitev meritev, način povezave za povezavo, kot je prikazano na naslednji sliki, "noter" neprekinjena črna črta "ven" celo srebrna črta.

2. Načelo električnega zaznavanja oči:

Električne oči glede na količino odboja svetlobe za razločevanje predmetov. Električno oko izdaja svetlobne predmete, predmet bo odseval določeno količino svetlobe nazaj v oči, ko predmet odseva količino svetlobe, ki doseže nastavljeno vrednost, se signal električnega očesa spremeni in signalizira nadzornemu sistemu.

3. Stanje stikala:

Gumb "Mode/cancel", zelena lučka v "run", "teach", "ADJ", "L/D", "TIMER", "PRO" preklaplja med več dokumenti, kar označuje različno delovno stanje.

• "Run" predstavlja državni tek;
• Status poučevanja "poučevanje";
• "ADJ" za prilagoditev stanja;
• "L/D" za status dvižnega signala;
• Gumb "PUSH" navzdol za potrditev, preklop levo-desno za natančno nastavitev funkcije.

4. Set čarobnih oči:

4.1 Ob predpostavki, da na delovni postaji ni izdelka, odprite električni ojačevalnik za oči s prozornim pokrovom, pritisnite tipko "mode/cancel", prenesete v dokument "teach", digitalno polje prikaže vrednost, ta vrednost bo prazen signal, numerična stabilnost , glede na "PUSH" za potrditev.

4.2 Nato postavite izdelek na postajo za označevanje, zaprite levi položaj, opazujte lokacije, tako da prilagodite lokacijo vrstice položaja, da dosežete položaj nalepke na izdelku.

4.3 Položaj nalepke, ko je nastavljen. Lahko vidite digitalno polje, ki prikazuje številčno vrednost, ta vrednost je, ko izdelek zazna signale, kot je "1900", stabilizira, kliknite "PUSH" za potrditev. Ko je dokončan, digitalni zaslon prikazuje DOBRE nasvete. (Lahko pritisnete "mode/cancel", da se vrnete na "run" je lahko tek)

4.4 Preneseno v dokument "ADJ", prikaže polje s številčnim prikazom = prazen signal (srčni utrip - prazen signal)/2, sistemske privzete vrednosti za prag, vrednost signala je večja od kritične vrednosti, privzeto je predmet, je manjša od kritične vrednosti, privzetek ni predmet. Povratni signal za PLC, izdaja ustreznih navodil. Mejne vrednosti je mogoče prilagoditi s preklopom levo-desno "PUSH" na levo in desno tipko, povečati ali zmanjšati vrednost, spremeniti mejno vrednost. (Običajno ne zahteva prilagajanja), nato pritisnite "PUSH" za potrditev.

4.5 Tipka "Mode/Cancel" nazaj za "zagon" stanja delovanja. (Po končani namestitvi za morebitno vrnitev v stanje delovanja »zagon«)

4.6 Zaprite prozorni pokrov, nastavite konec.

4.7 Ko je izdelek nameščen, ko je postaja za označevanje zaznana z električnim očesom na merilnem signalu, povratna informacija za PLC, je PLC izdal direktivo, stroj za označevanje je začel delati dele, povezane z delom.

Elektronske krmilne komponente

Nadzorni sistem

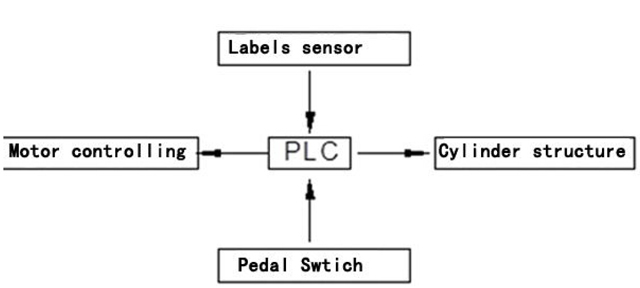

Princip: Stroj za etiketiranje temelji na PLC-ju, ki sprejema signale in krmili sistem. Kot je prikazano na zgornji sliki, ko stopite na "nožno stikalo", bo nožno stikalo sprožilo signal za pošiljanje v PLC, PLC pa ga bo obdelal v skladu z nastavljenim programom in nato zagnal "sistem za nadzor motorja", da spoznajte postopek odstranjevanja in dodajanja etikete. Hkrati bo "senzor položaja nalepke" (imenovan tudi električno oko za merjenje nalepke) vedno pozoren na razdaljo, ki jo nalepka prepotuje. Ko vnese razdaljo za posodobitev nalepke, bo "senzor položaja nalepke" takoj poslal signal PLC-ju. Podobno ga bo PLC obdelal v skladu z nastavljenim programom, "sistem za nadzor motorja" pa bo poslal signal za zaustavitev in zagnal sesalni stroj za nalepke in sistem za nalepke, da dokončata odstranjevanje in lepljenje nalepke.

Pogoste napake in izključene

Položaj označevanja je nestabilen

1. Tlačna oprema morda ni tesno, zaradi česar je označen z ohlapnim električnim očesnim testom netočen.

2. Vlečno telo zdrsne ali ni tesno, zaradi česar je spodnji papir gladek.

3. Oblika ali položaj za palico.

Odpeljite

1. Naprave s tlačnimi jermeni so pretesne, kar povzroča zmanjšanje tlaka.

2. V samodejnem delovanju je označeno z brez odstopanja popravlja in popravlja nazaj.

Kakovost označevanja ni dobra, pojavljajo se mehurčki ali gube

1. Nalepka je morda pretanka, zakon o lepljenju ne velja za mehke, tanke prozorne nalepke

Oprema nima reakcije

1. Potrdite, da napajalni vodi niso problem.

2. Potrjeno, da so vtičnice menjalnika poleg varovalk nedotaknjene, na primer pregorele, zamenjajte

3. Morda bo notranja napeljava ohlapna, popravite strokovnjake

Etiketni papir na koncu pravilnega preloma

1. Naprave s tlačnimi jermeni so pretesne, kar povzroča zmanjšanje tlaka.

2. Lahko označi konec papirja slabe kakovosti ali globoko v zobeh

Pojavi se okvara sesalne glave ali nepravilno delovanje, neprimerno obnašanje

1. Je čep luknje v sesalni glavi, ki povzroča nezadostno sesanje (zagotovljen tlak pri 0,7Mpa zgoraj)

2. Smer pihanja pihala ni pravilna, lahko jo prilagodite s premikanjem in vrtenjem smeri

3. Kjer ni pokrovov nalepk, s prozornim lepilnim tesnilom zmanjšajte izgubo sesanja

Neprekinjene oznake

Električno oko ni dobro nastavljeno, ponastavitev električnega očesa

Zbiranje materialov recikliranega papirja na koncu razsutega

Večinoma staranje za pogonskim jermenom, zamenjajte novega jermena.

Izdelava etiket

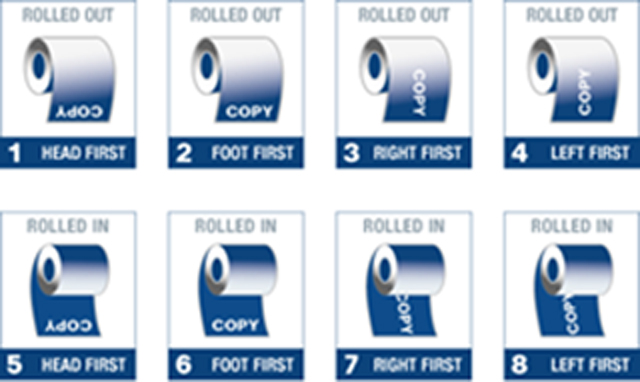

1. Pri izdelavi nalepk upoštevajte smer okoli boje.

2. Prepričajte se, da čarobno oko zazna luknjo tujega materiala, luknjanje papirja ponoči ne more ostati, sicer neprepoznano električno oko, ki povzroča podvojene nalepke.

3. Prepričajte se, da se nalepka in spodnji papir gladko razcepita.

Redno vzdrževanje

1. Pri normalni uporabi je mogoče opremo redno preverjati.

2. Oprema za nadzor prahu in redno obdelavo proti rji.

3. Ne uporabljajte dlje časa, odklopite želeno napajanje in opravite vzdrževalna dela.

Priloga

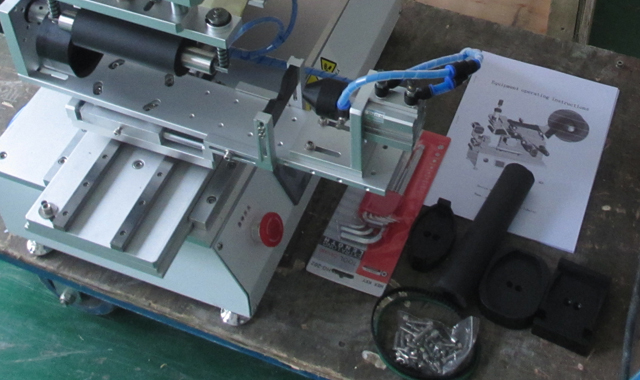

Ta standardni pribor za označevanje: navodila za uporabo, imbus ključi, električni izvijač za nastavitev očesa.

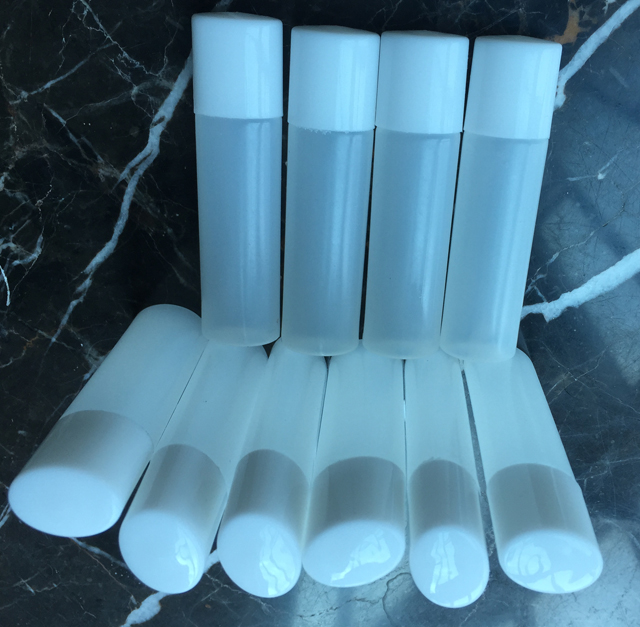

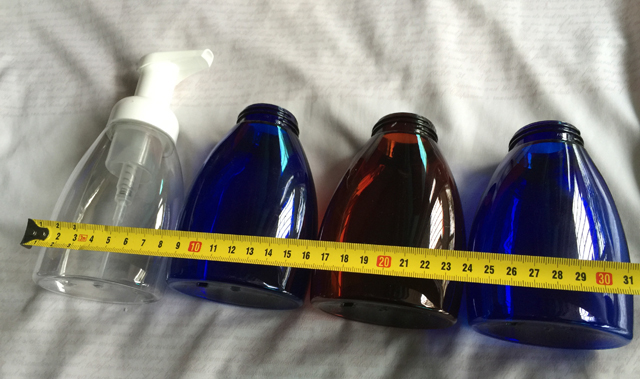

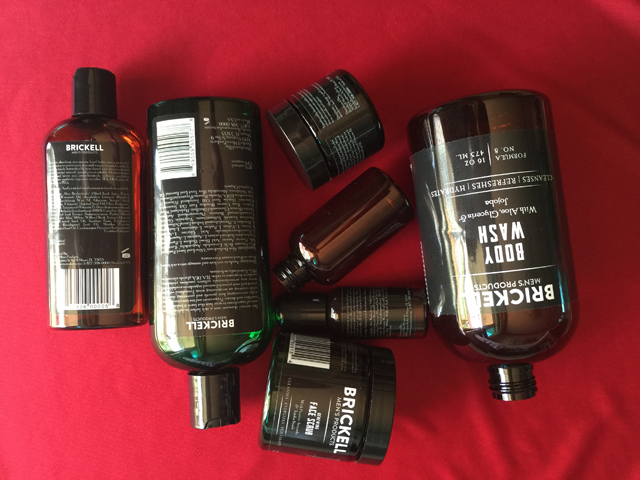

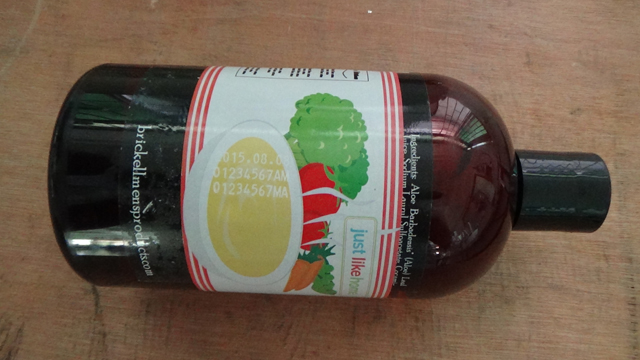

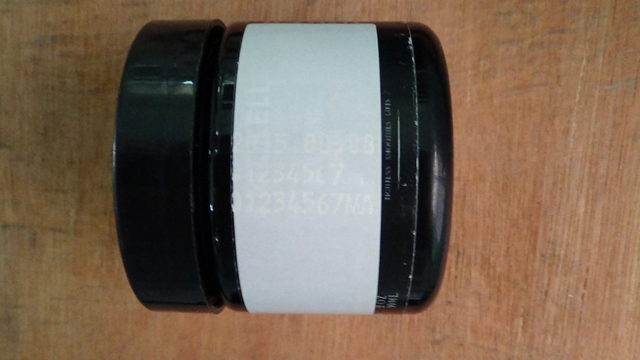

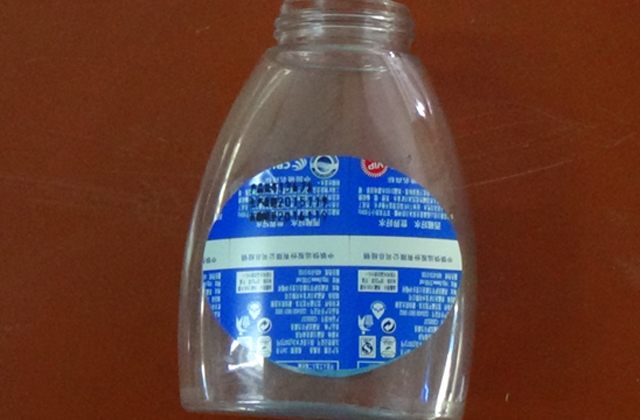

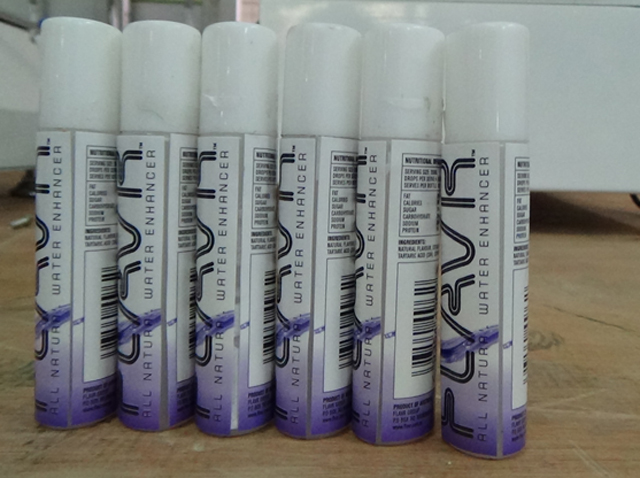

Vzorci označevanja za različne oblike steklenic:
