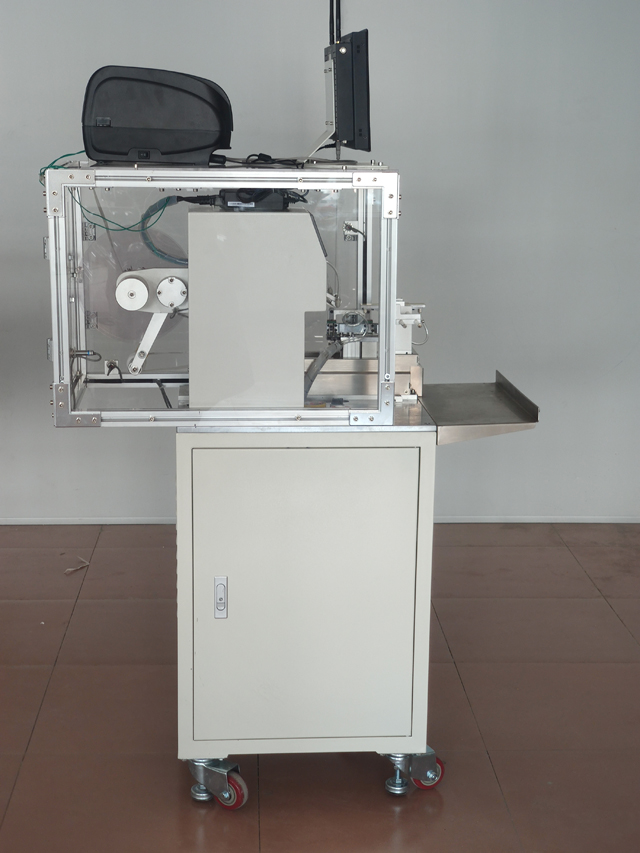

Polavtomatski zgibni etiketirni stroj za tiskanje nalepk za kabelske žice

Polavtomatski zložljivi etiketirni stroj za tiskanje nalepk za kabelske žice

Model: VK-T807
Natančnost označevanja: ±0,2 mm;
Hitrost označevanja: 1500-1800 kosov/h
Vrsta premera majhne žice: hitrost 2000p kosov/h
Veljavna velikost izdelka: Osnovni tip: Premer: 6~15 mm
Vrsta majhnega premera: 1~5 mm
Vrsta velikega premera: več kot 15 mm je treba prilagoditi
Veljavna velikost etikete: Dolžina: 25~210 mm Izdelke izven tega obsega je treba prilagoditi Širina: 10~65 mm
Skupna velikost: 850*650*1300 Dolžina × Širina × Višina, dolga nalepka bo povečala dimenzijo širine
Primeren napajalnik: 220v/50hz;
Skupna teža: 128 kg.

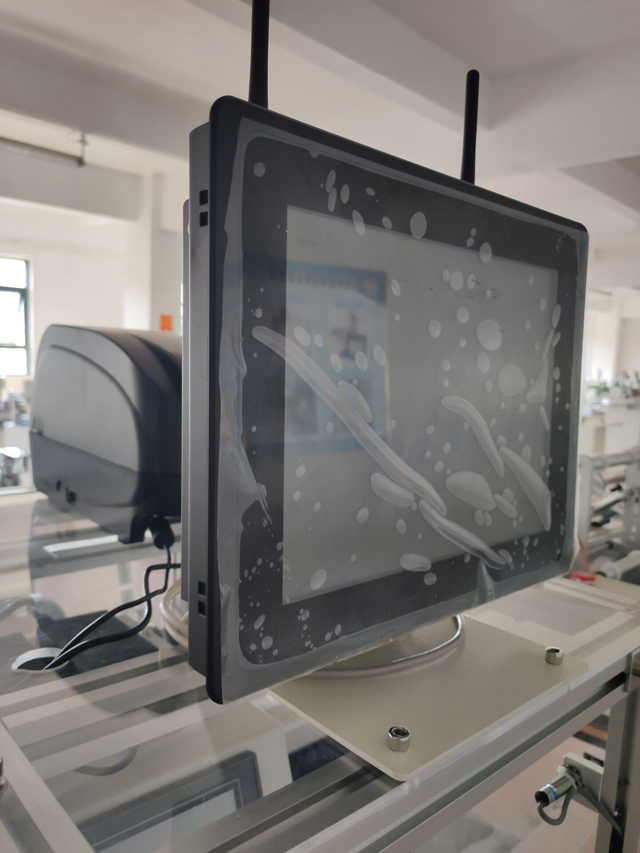

Qr koder s tiskalniškim delom v realnem času

Tehnične parametre standardnega modela, druge posebne zahteve in funkcije je mogoče prilagoditi.

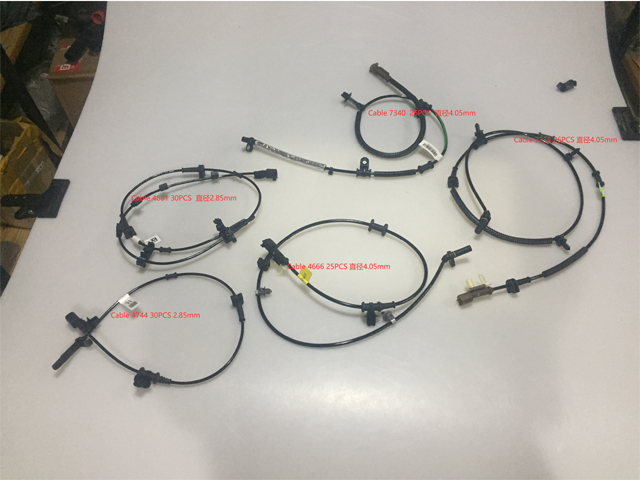

Uporablja se za prepogibanje nalepk na vseh vrstah žic in kablov, kot so napajalni vodi, računalniški periferni kabli, kabli elektronskih senzorjev, kabli za slušalke, električni vodi, optične linije, kabelske linije, cevni kabli, USB kabli, kabli za faks / tiskalnike itd.

Uporablja se za široko paleto velikosti izdelkov, enostavno prilagajanje in zamenjavo različnih izdelkov.

Postopek delovanja:

Osnovno načelo: Senzor zazna mimoidoči izdelek, vrne signal sistemu za nadzor označevanja, signal se obdela s PLC obdelavo, dostavi nalepko na prednastavljen položaj izdelka ob ustreznem času, ko izdelek teče skozi pokrivni mehanizem, bodo nalepke trdno pokrite, označevanje dejanje je zaključeno.

Postopek: Namestite izdelek -> Zaznavanje izdelka (samodejno) -> označevanje (samodejno) -> Prekrivanje (samodejno) -> zbiranje označenega izdelka.

Lastnosti

Širok spekter uporabe, primeren za različne specifikacije izdelka;

Priročna uporaba, nastavitev širokega obsega, označevanje na izdelkih z različnimi specifikacijami.

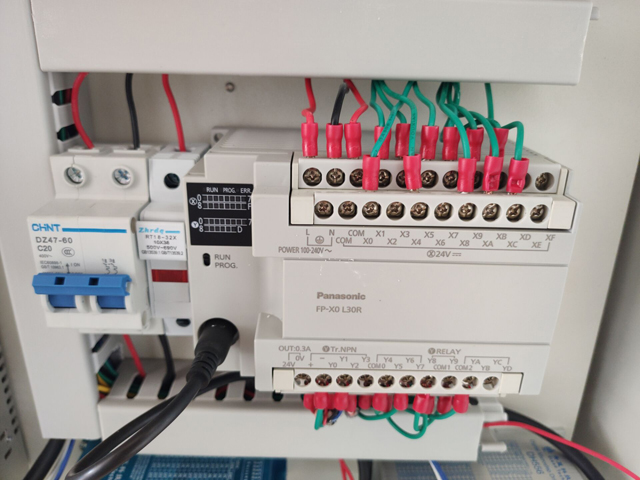

Visoka stabilnost, napreden elektronski krmilni sistem, ki ga sestavljajo Panasonic PLC Nemčija z električnim očesom, podporna oprema 7 × 24-urno delovanje;

Področje uporabe:

Veljavna etiketa: samolepilna etiketa/folija, elektronska nadzorna koda, črtna koda itd.

Uporaba: žica in kabel, velika širina, več specifikacij, izdelki z nalepkami z visoko natančnostjo.

Uporabna industrija: široko se uporablja v industriji elektronike, žice, kablov in drugih industrijah.

Uporaba: označevanje žic, označevanje perifernih naprav računalnika, USB kabel itd.

Napravo za zlaganje je mogoče prilagoditi, obseg izdelkov, ki niso izdelki, je mogoče prilagoditi glede na vzorce strank.

Kako upravljati stroj za etiketiranje?

Pred delovanjem preverite napajalno napetost (ac220v), zračni tlak 4-6kgf in zunanji napajalnik mora imeti zanesljivo ozemljitev.

Napajanje.

Ne blokirajte hladilne odprtine ohišja.

Nestrokovni tehniki strogo prepovedujejo odpiranje ohišja.

Delovno območje dotika telesa je med delovanjem opreme strogo prepovedano.

Ko oprema odpove, je treba najprej izklopiti stikalo za vklop in vzdrževanje z elektriko je strogo prepovedano.

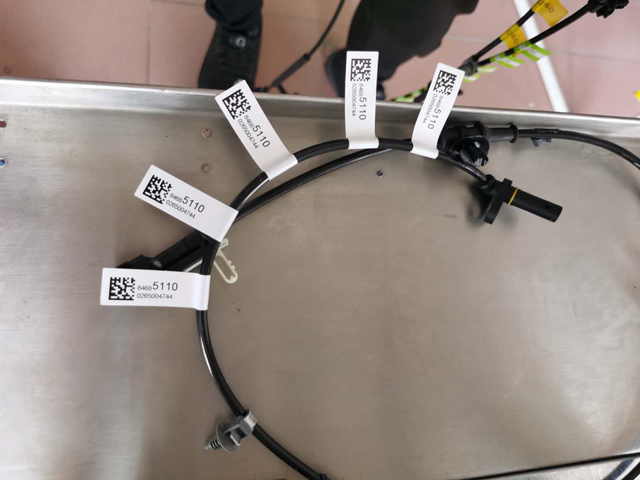

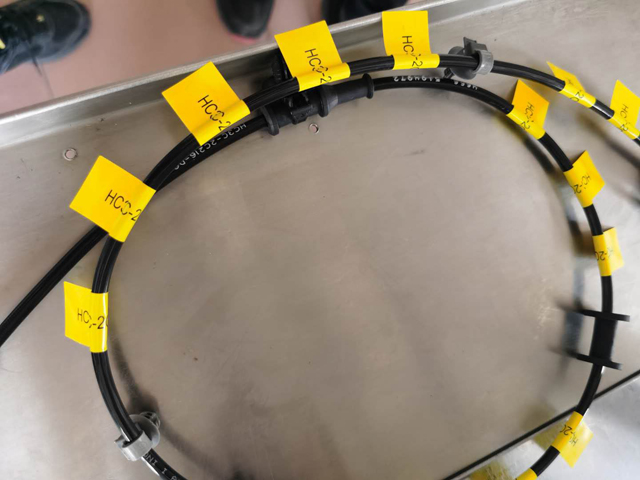

Stroj se uporablja za zlaganje in označevanje žičnih snopov in okrogle palice.

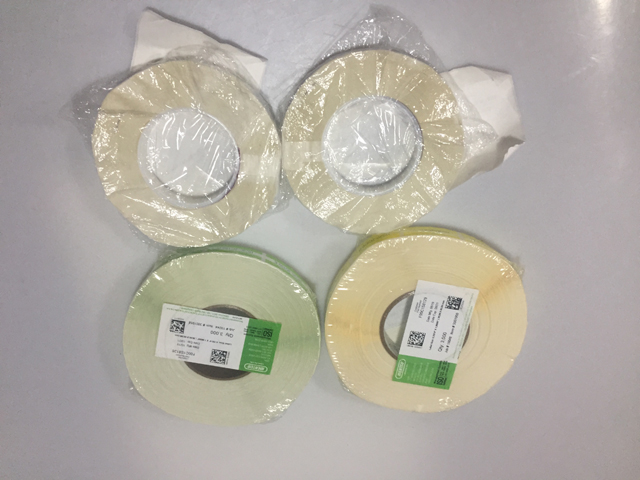

Veljavni parametri nalepk: notranji premer 76 mm zvitka nalepk in zunanji premer največ 240 mm; (druge specifikacije je treba popraviti). Material etikete: pvc, hišni ljubljenčki, tkanina, papir in tako naprej; specifikacija etikete: glede na določen stroj

Natančnost označevanja: = 0,2 mm;

Kapaciteta: 1500 kosov/h;

Zunanja velikost: 630*740*1040 mm (d*š*v);

Teža stroja: približno 86 kg;

Veljavni kabelski snop: glede na določen stroj

Opis delovanja

Namestitev:

Napravo premakne v želeni položaj namestitve.

Poteptajte univerzalno kolesno zavoro in popravite univerzalno kolo, da postane gladko.

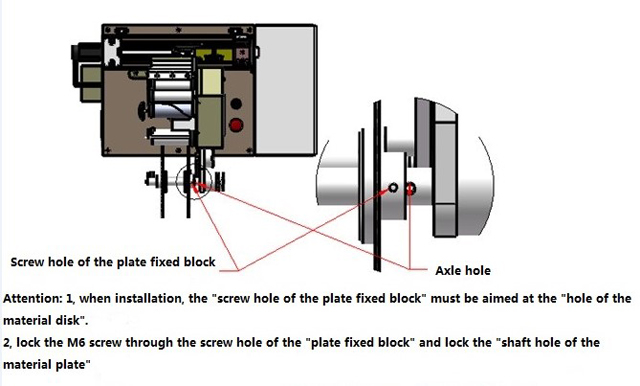

Odbojna plošča za nalepke: pri namestitvi moramo "odprtino za vijak bloka za pritrjevanje diska" pritrditi na "odprtino za gred materiala" in priviti vijak m6 skozi luknjo za vijak pritrdilnega bloka za material in ga zakleniti v luknjo osi pladenj za material.

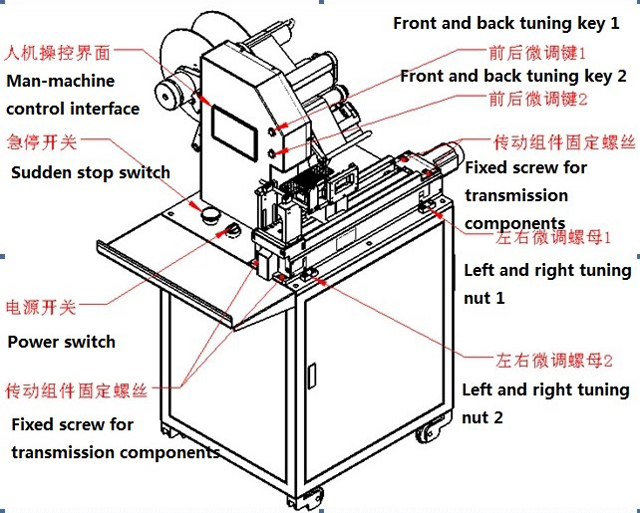

Videz opreme, pomembni deli in krmilni vmesnik človek-stroj

Pomembni deli.

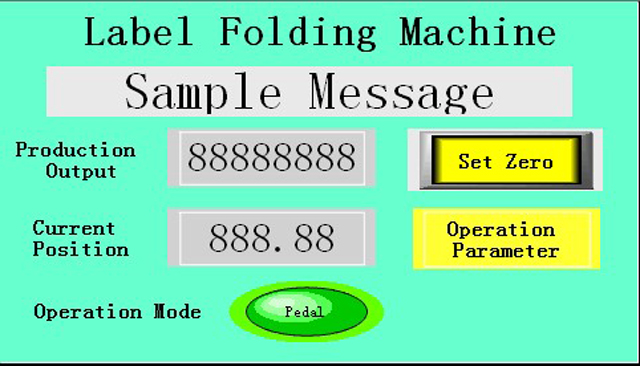

Glavna slika.

Izhod: štetje zmogljivosti, pritisnite tipko "izhod nič" na nič;

Trenutni položaj: prikaz razdalje položaja v realnem času drsnega načina modula za prenos nalepk, enota mm;

Način delovanja je "samodejno" in "stopanje" dveh vrst.

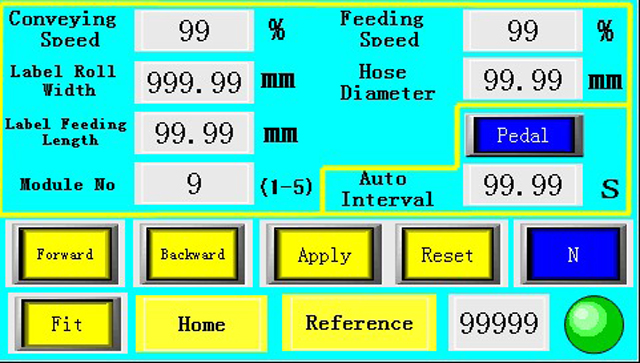

Uporabniški parametri

Standardna hitrost plošče: hitrost delovanja indikatorske plošče, prilagojena glede na 0-100 %.

Hitrost označevanja: nanaša se na hitrost nalepke, odstranjene s plošče za odstranjevanje, nastavljeno za 0-100 %.

Širina spodnjega papirja: širina etiketnega papirja, enota mm.

Premer žice: vnos premera enojne žice, vnos ploščate žice ali več žic neposredno za boj proti dvojni debelini, mm.

Dolžina oznake: nadzor dolžine nalepke s plošče za odstranjevanje, enota mm.

Naprej: pritisnite tipko "naprej", pogonski modul oznake bo zdrsnil naprej, ta funkcija lahko prilagodi razdaljo ciljnega položaja.

Nazaj: pritisnite tipko "nazaj", pogonski modul oznake bo zdrsnil nazaj na zadnji del, to funkcijo je mogoče razhroščevati glede na razdaljo položaja točke označevanja.

Prilagoditev: pritisnite tipko "fit", valj objemke ravne zračne plošče in modul za namestitev kabelskega snopa bosta premaknila zgornji in spodnji gibljivi valj. Ta funkcija lahko odpravi napako v razdalji med kabelskim snopom in vpetjem vakuumske plošče.

Ponastavitev: obrnite glavo nazaj na nič po gumbu za ponastavitev.

Elektrika: po zamenjavi različnih specifikacij osnovnega papirja za nalepke dolgo pritisnite električne tipke, da omogočite sistemu, da se samodejno nauči nalepk in prodora spodnjega papirja.

Način delovanja:

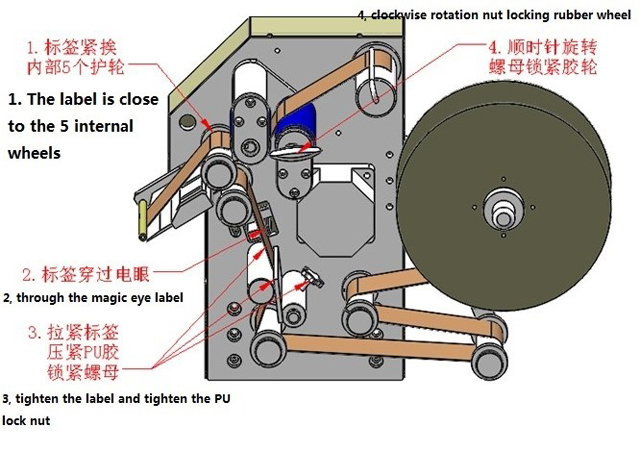

Nalepka je nameščena in nalepka je nameščena kot spodaj na modul za odstranjevanje.

Obrnite stikalo za vklop v smeri urinega kazalca in vklopite napajanje. Pritisnite tipko za zaustavitev in zavrtite v smeri urinega kazalca.

Preklopni in nastavitveni stroj

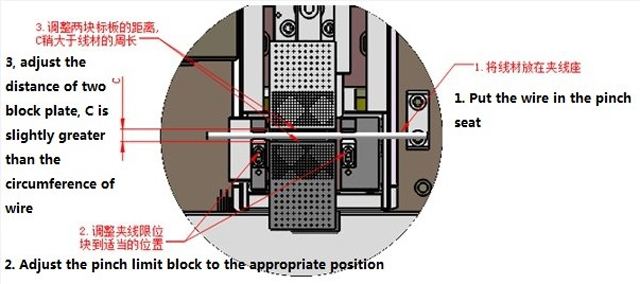

Glede na premer žice, nastavitev, priključni sedež, razdaljo med ploščama, kot je naslednja slika

Vnesite širino spodnjega papirja v širino spodnjega papirja na sliki 3 in premer žice vnesite v premer žice.

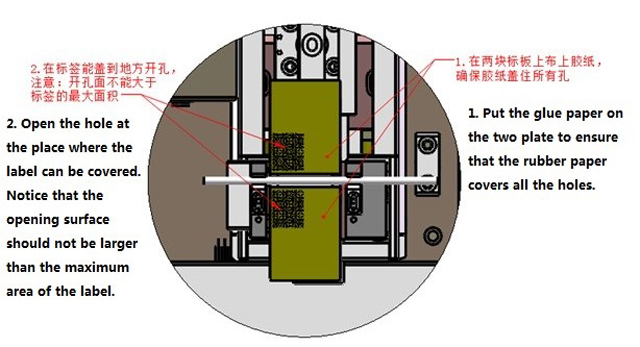

Lepilni trak in odprtine

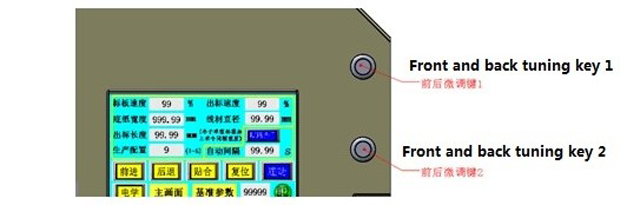

Če v procesu proizvodnje etiketa ni poravnana pred in za etiketo, jo lahko prilagodite neposredno v stolpcu "spodnja širina papirja". Prav tako lahko premaknete "sprednjo in zadnjo tonsko tipko "1" sprednjo in zadnjo mikrotune tipko 2" prilagoditev, vsak premik za spremembo 0,1 mm.

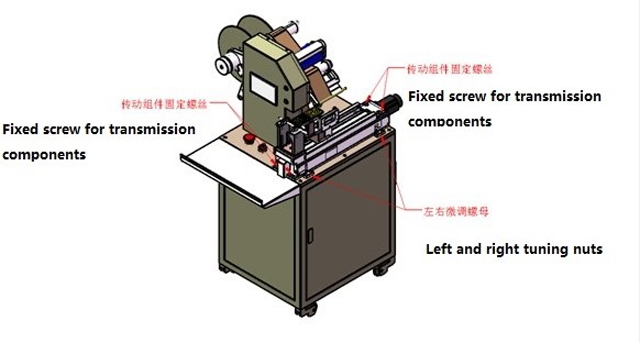

Označite levi in desni stroj za nastavitev

Če so nalepke prepognjene, če leva in desna stran nista poravnani, je treba ohlapno popustiti štiri komponente prenosa, nato je treba levo in desno prirezovalno matico prilagoditi glede na smer odstopanja in stopnjo nalepk. Nazadnje je treba zakleniti štiri komponente menjalnika.

Vzdrževanje in vzdrževanje

Strogo prepovedati pritisk, prosimo, da je vedno čist.

Da bi pravočasno podmazali stroj. Aktivni položaj standardne plošče se doda enkrat mesečno. Če je čas mazalnega olja, preverite separatorsko skodelico, če ni pravočasno dopolnite.

Tri mesece za preverjanje obrabe sinhronskega jermena na različnih delih stroja
