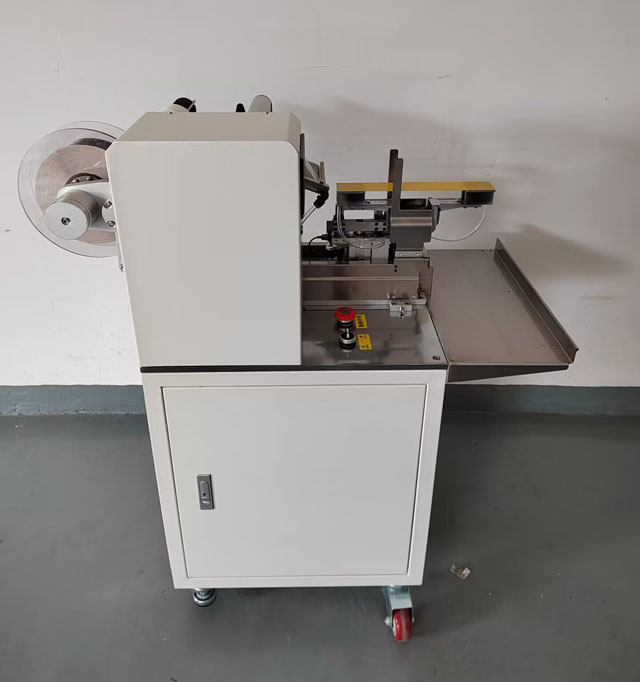

Polavtomatski aplikator za nalepke z zastavicami za embalažo pasje kosti za hrano za hišne ljubljenčke

• Ta stroj se uporablja za zlaganje oznak žičnih snopov in okroglih palic ter pasjih kosti, izdelkov za hišne ljubljenčke, cevi itd.;
• Veljavni parametri nalepke: notranji premer tuljave nalepke 76 mm, zunanji premer največ 240 mm; (Druge specifikacije je treba prilagoditi),
• Material etikete: PVC, PET, tkanina, papir itd.;
• Specifikacija nalepke: glede na določen stroj.
• Natančnost označevanja: ± ≤ 0,2 mm;
• Kapaciteta: 1500 kosov/h;
• Zračni tlak: 0,4-0,6 Mpa Poraba zraka 0,15 m3/min
• Napajanje 220V/50-60HZ/enofazni (ameriški standard je mogoče prilagoditi)
• Skupna dimenzija: 630 * 740 * 1040 mm (D * Š * V);
• Teža stroja: približno 86 kg;

Polsamodejni stroj za označevanje z zastavicami ("Zastava" je izraz, ki ga industrija uporablja za označevanje signala etikete, ki pritegne pozornost, ki potrošnike opozarja, naj pozorno preberejo etiketo zaradi pomembnih novih informacij).

Etiketa z zastavo je idealna rešitev za identifikacijo izdelkov in njihovo medsebojno razlikovanje. Če imate veliko podobnih izdelkov, ki so si podobni, vam lahko oznaka z zastavo ponudi način, da jih bolje prepoznate. Na primer, računalniški kabli pogosto uporabljajo to vrsto oznake. Toda oznaka zastave je pogosta tudi pri nakitu. Tukaj trgovine označujejo posamezne prstane, zapestnice in ogrlice z oznako zastave.

Z oznako zastavice lahko na preprost, a učinkovit način prepoznate namen izdelka (VGA ali HDMI kabel). Ime zastavice izvira iz "elementa zastavice", ki nastane zaradi aplikacije oznake. Etikete z zastavami so izdelane na robustnem materialu in so nameščene okoli določenega izdelka.

Poleg organiziranja vaših izdelkov nalepka z zastavo vašemu izdelku daje tudi večjo vizualno privlačnost. Tako izstopate od konkurence in imate dodaten prostor za informacije o izdelku.

Uporabljajte oznake z zastavami za funkcionalne in komercialne namene.

Najprej se vam najlepše zahvaljujemo, da ste izbrali naš izdelek - polavtomatski etiketirni stroj za zlaganje zastav. Da bi v celoti izkoristili funkcije tega izdelka ter zagotovili svojo varnost in interese, pred namestitvijo natančno preberite ta priročnik.

Varnostni ukrepi pri upravljanju polavtomatskega tiskalnika nalepk:

• Pred vklopom preverite napajalno napetost (AC220V), zračni tlak 4-6 kg, zunanje napajanje pa mora biti zanesljivo ozemljeno.
• Ne blokirajte hladilne odprtine ohišja.
• Neprofesionalnim tehnikom je prepovedano odpiranje ohišja.
• Med delovanjem opreme je strogo prepovedano dotikati se območja delovanja.
• V primeru okvare opreme najprej izklopite stikalo, vzdrževanje v živo pa je strogo prepovedano.

Učinkovitost in parametri polavtomatskega stroja za označevanje zastavic:

• Ta stroj se uporablja za zlaganje in označevanje žičnih snopov in okroglih palic ter izdelkov za žvečenje pasjih kosti za hišne ljubljenčke;
• Veljavni parametri nalepke: notranji premer tuljave nalepke 76 mm, zunanji premer Max 240 mm; (Druge specifikacije je treba prilagoditi),
• Material etikete: PVC, PET, tkanina, papir itd.;
• Specifikacija nalepke: glede na določen stroj.
• Natančnost označevanja: ± ≤ 0,2 mm;
• Kapaciteta: 1500 kosov/h;
• Skupna dimenzija: 630 * 740 * 1040 mm (D * Š * V);
• Teža stroja: približno 86 kg;
• Veljavni tip: glede na določen model.

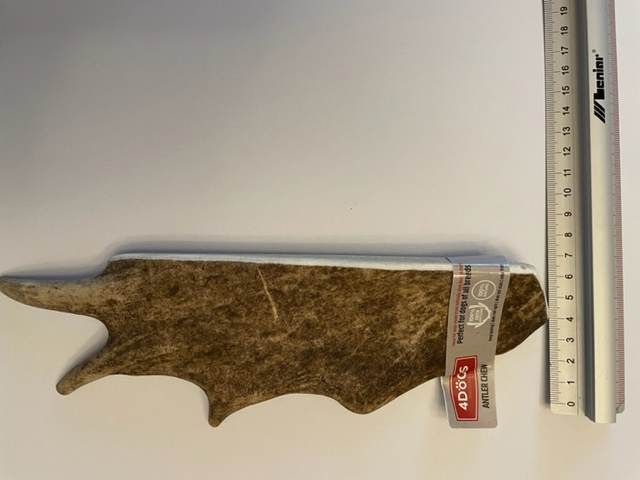

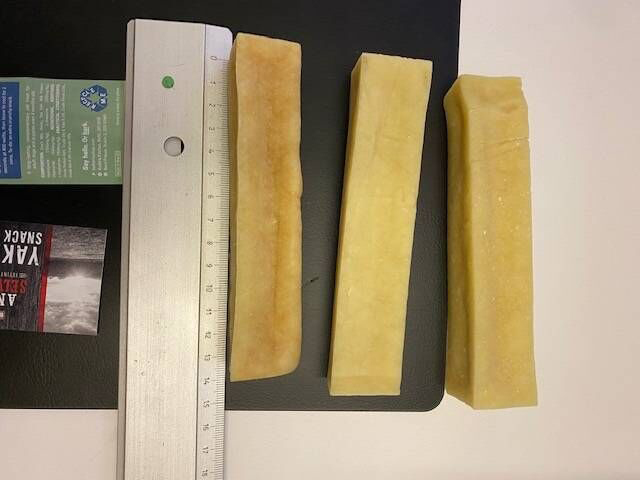

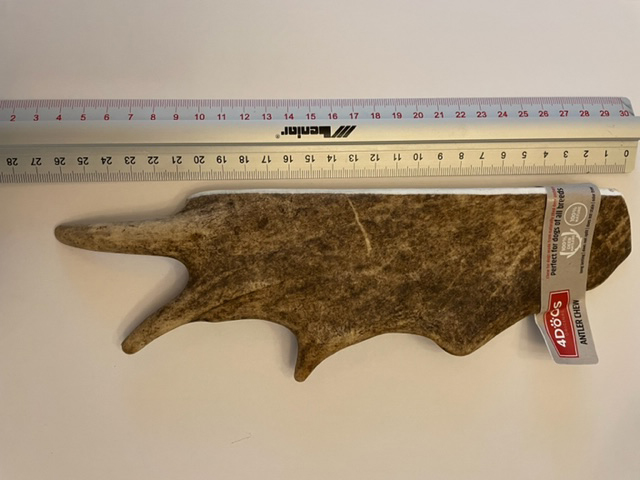

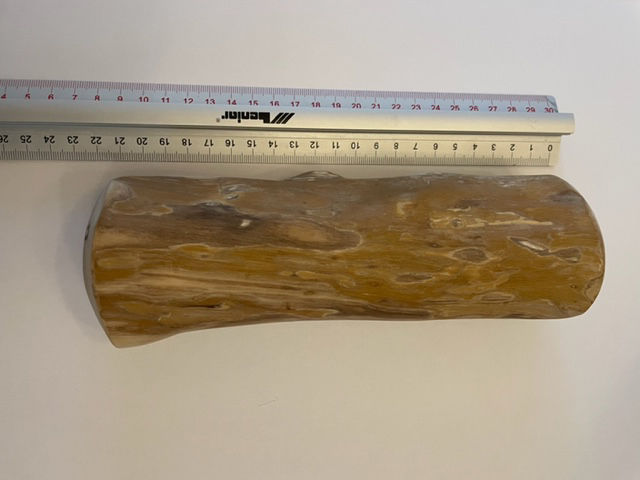

Vzorci pasjih kosti:

Navodila za uporabo polavtomatskega stroja za etiketiranje:

Namestitev:

1. Premaknite opremo v želeni položaj za namestitev.
2. Pritisnite univerzalno kolesno zavoro in pritrdite univerzalno kolo, da bo stabilno.

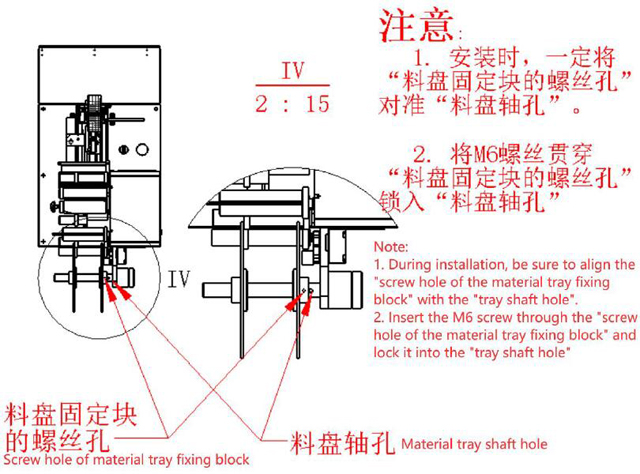

3. Namestitev pregrade za nalepke: med namestitvijo se prepričajte, da poravnate "odprtino za vijak pritrdilnega bloka pladnja" z "odprtino osi pladnja" in privijte vijak M6 skozi "odprtino za vijak pritrdilnega bloka pladnja" v "odprtino osi pladnja" "

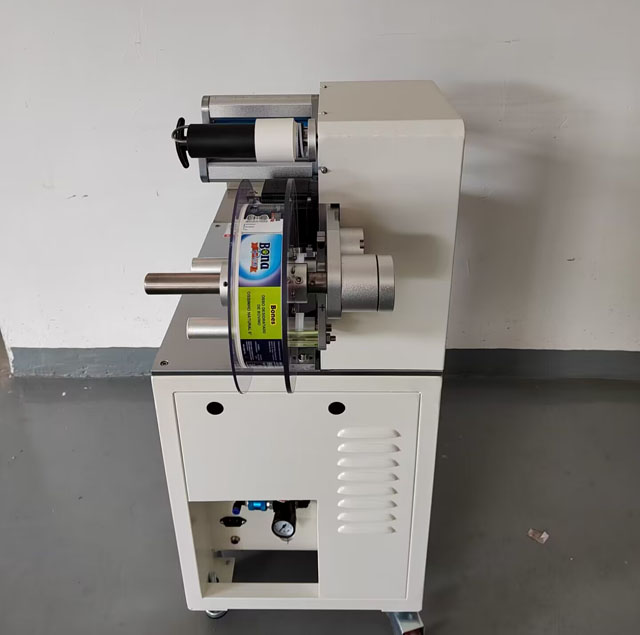

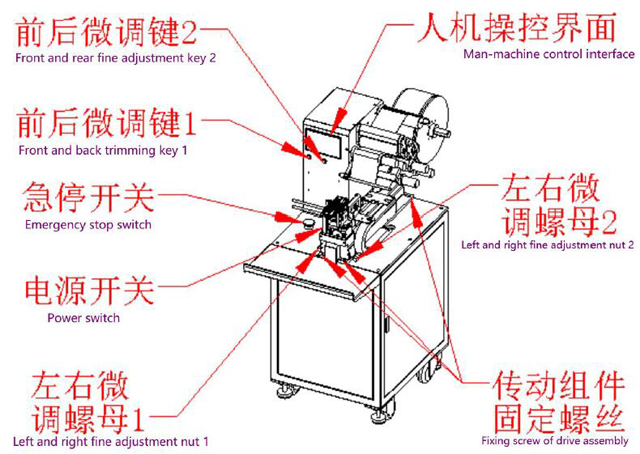

Videz opreme, pomembni deli in krmilni vmesnik človek-stroj

Pomembni deli.

Glavni zaslon.

• Količina serije: Ko je dejanska proizvodnja večja ali enaka načrtovani proizvodnji, oprema preneha delovati.
• Količina: Izhodno štetje je mogoče ponastaviti s pritiskom na tipko "Set Zero".
• Označevanje je bilo odklenjeno (označevanje začeto)/zaklenjeno (označevanje prekinjeno):
• Po prekinitvi označevanja za določen čas ("samozaklepanje" na zaslonu "ročno upravljanje" lahko nastavi čas, enota je "sekunde"), se bo sistem samodejno zaklenil (označevanje je začasno ustavljeno) in pritisnite ta gumb za odklepanje.

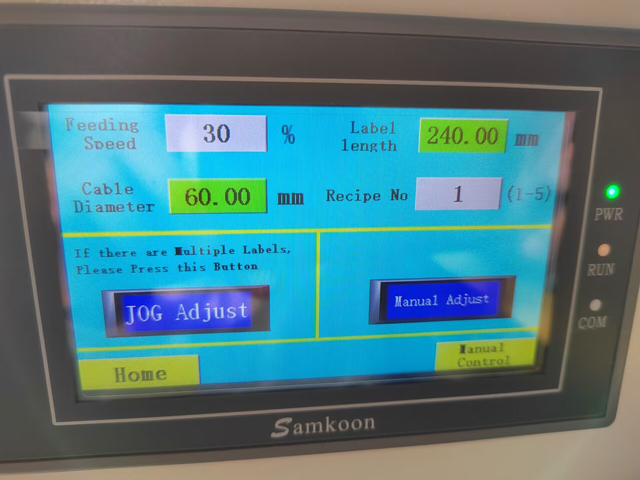

Parametri.

• Hitrost podajanja: A. Nanaša se na hitrost odstranjevanja nalepk s plošče za odstranjevanje, nastavljeno za 0-100 %.
• Dolžina etikete: Dolžina posamezne etikete v mm.
• Recept št.: Rezervirate lahko pet skupin.
• Jog: Kliknite to tipko in sistem bo enkrat samodejno odstranil oznako.
• Dolgo pritisnite in nalepite ven: pritisnite in držite to tipko, dokler se ne prikaže "OK", in dolžina nalepke bo enkrat samodejno izračunana.

Ročno upravljanje

• Zakasnitev prejema nalepke: čas do premora, ko je nalepka končana in je plošča za absorbiranje nalepk odprta.
• Hitrost plošče z nalepkami: hitrost indikatorske glave, ki sprejme nalepko, prilagojena za 0-100 %.
• Dolžina nalepke: nadzirajte dolžino luščenja nalepke s plošče z nalepkami v mm.
• Trenutni položaj: prikaz razdalje položaja v realnem času drsenja modula za prenos nalepk, enota: mm;
• Zakasnitev označevanja: Ko indukcijsko stikalo sproži žica, bo označevanje zakasnjeno.
• Samozaklepanje: nastavite, kako dolgo bo samodejno zaklenjeno po zaustavitvi nalepke.
• Naprej: pritisnite tipko "Naprej", pogonski modul nalepke bo zdrsnil naprej in ta funkcija lahko prilagodi razdaljo položaja za sprejem oznake.
• Nazaj: pritisnite tipko "Nazaj", pogonski modul nalepke bo zdrsnil nazaj in ta funkcija lahko prilagodi razdaljo prvotnega položaja nalepke.
• Ponastavitev: premaknite tipko za ponastavitev, da vrnete glavo nalepke na nič.
• Vpihovanje cevi: kliknite to tipko, da vpihnete zrak skozi cev.
• Standardno sesanje: kliknite to tipko za aspiracijo standardne plošče.
• Fit: pritisnite tipko "fit" in zračni valj, vpet z ravno prazno ploščo, ter zgornji in spodnji premični valj modula za namestitev žičnih snopov se bodo premaknili,
• Pihanje nalepke: kliknite to tipko, da posnamete ploščo z nalepko za pihanje.
• Izloči oznako: pritisnite in držite to tipko, da izločite oznako.
• Serijsko dejanje/enotno dejanje: serijsko dejanje se nanaša na dokončanje proizvodnega cikla vsakič, ko se sproži, posamezno dejanje pa se nanaša na dokončanje enega samega dejanja vsakič, ko se sproži.

Način delovanja:

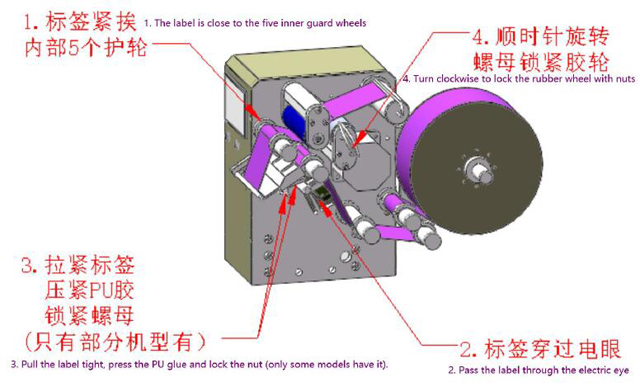

Za namestitev nalepke namestite nalepko na modul za odstranjevanje nalepk, kot je prikazano na spodnji sliki.

Zagon

Obrnite stikalo za vklop v smeri urinega kazalca, da vklopite napajanje. Za ponastavitev pritisnite tipko za zaustavitev v sili in jo obrnite v smeri urinega kazalca.

Menjava linije in nastavitev stroja

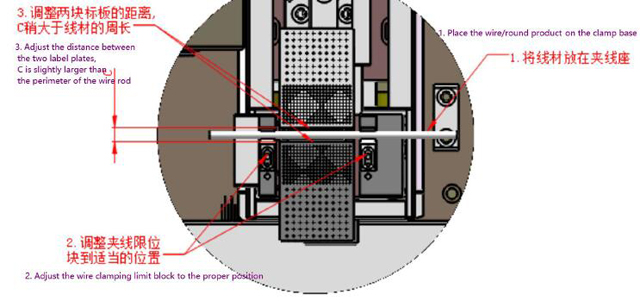

Glede na premer žice prilagodite razdaljo med ožičenjem in ploščo, kot je prikazano na spodnji sliki

V stolpec širine nosilnega papirja na sliki 3 vnesite širino nosilnega papirja oziroma premer žice.

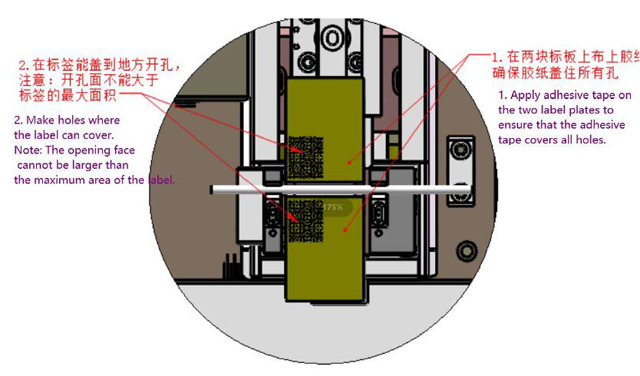

Nalepite trak in naredite luknje

Sprednji in zadnji del nalepke nista poravnana

Če nalepka med proizvodnim postopkom ni poravnana spredaj in zadaj, jo lahko neposredno prilagodite v stolpcu »Spodnja širina papirja«, lahko tudi kliknete »tipka za natančno nastavitev spredaj in zadaj 1« in »fino spredaj in zadaj tipko za prilagajanje 2" za prilagoditev in spremembo za 0,1 mm vsakič, ko kliknete.

Oznaka levo in desno nista poravnani

Če leva in desna stran nalepke nista poravnani, potem ko je nalepka prepognjena na polovico, najprej zrahljajte štiri pritrdilne vijake pogonskega sklopa, nato pa nastavite levo in desno fino nastavitveno matico glede na smer in stopnjo odstopanja nalepke. in na koncu privijte štiri pritrdilne vijake pogonskega sklopa.

Vzdrževanje opreme za nanašanje nalepk z zastavami:

• Močan pritisk je strogo prepovedan, vedno čistite;
• Namažite in vzdržujte stroj po urniku;
• Enkrat mesečno dodajte mazalno olje v premikajoči se položaj nalepke
• Redno preverjajte, ali je v posodi za olje v separatorju olja in vode mazalno olje. Če ne, ga pravočasno dopolnite.
• Vsake tri mesece preverite obrabo sinhronskega jermena na vseh delih stroja
