Polavtomatski zamaški z ušesi Stekleni kozarci Steklenice Vpenjalni stroj za vakuumsko zapiranje

• Stroj za vakuumsko zapiranje steklenih kozarcev VK-SVC
• Napajanje: AC220V/50-60Hz
• Hitrost zapiranja: 1200-1500bph
• Moč: ≤1,3 KW (vključno z vakuumsko črpalko)
• Premer kapice: Φ30-Φ85 mm, Φ85-Φ110 mm
• Višina steklenice: 50-180 mm, 120–250 mm
• Premer steklenice: Φ30-Φ80mm Φ80-Φ150mm
• Mejna stopnja vakuuma: -0,08Mpa
• Torzija omejevanja: 5-25 NM
• Poraba zraka: 0,5m3/0,7Mpa
• Velikost stroja: 750 * 700 * 1350 mm
• Teža: 157 kg

Ogled videa

Ta serijski stroj za zapiranje smo raziskali in izdelali sami z dolgoletnimi proizvodnimi izkušnjami, je izvirna domača stvaritev, za vakuumiranje uporablja vakuumsko črpalko, na voljo je visoka stopnja vakuuma, navor za zapiranje in raven vakuuma je mogoče nastaviti na zahtevo, združljivo z različnimi različne oblike in velikosti steklenic za zapiranje, močna združljivost in enostavno prilagajanje.

Glavne pnevmatske in električne komponente so svetovno znanih blagovnih znamk, stabilne in zanesljive.

Pogosto se uporablja v steklenicah z vakuumskimi pokrovčki iz bele pločevine za hrano, konzervirano hrano, pijače, začimbe, izdelke za zdravstveno nego in druge industrije.

Namesto zategovanja s strani, kot pri linijskem navojnem zamašku, ima vpenjalni zamašek vpenjalno glavo, ki trdno prime pokrovček in zavrti pokrovček na steklenico od zgoraj, zato je mehanizem sklopke mogoče nastaviti zelo natančno za nadzor navora pokrovčka.

Stroji za zapiranje vpenjal so na voljo od enoglavnih do visokohitrostnih strojev z več glavami. Velika prednost stroja za zapiranje vpenjalnih klešč je njegova razširljivost za visoko hitrost delovanja in seveda natančno navijanje pokrova.

Pomanjkljivost vpenjalne glave je, da vsaka velikost steklenice zahteva menjalne dele in če se velikost pokrovčkov spremeni, je treba spremeniti tudi vse vpenjalne glave (da ne omenjamo možnosti, da sortiranje in transport pokrovčkov prav tako zahtevata spreminjajoče se dele).

Ko razmišljate o stroju za zapiranje vpenjal, bi morali resno razmisliti o uporabi istih pokrovčkov za vse steklenice na liniji, saj so deli za menjavo steklenic razmeroma poceni za menjavo vpenjal za različne pokrovčke.

Glavni tehnični parameter:

Model: VK-SVC

Napajanje: AC220V/50-60Hz

Hitrost zapiranja: 1200-1500bph

Moč: ≤1,3 KW (vključno z vakuumsko črpalko)

Premer kapice: Φ30-Φ85 mm, Φ85-Φ110 mm

Višina steklenice: 50-180 mm, 120–250 mm

Premer steklenice: Φ30-Φ80mm Φ80-Φ150mm

Mejna stopnja vakuuma: -0,08Mpa

Torzija omejevanja: 5-25N.M

Poraba zraka: 0,5m3/0,7Mpa

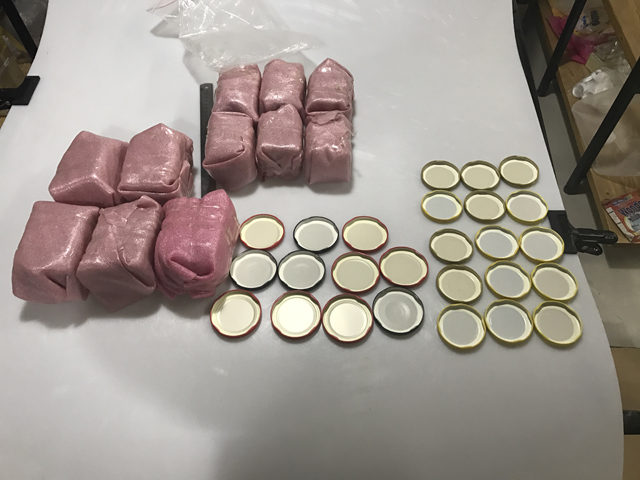

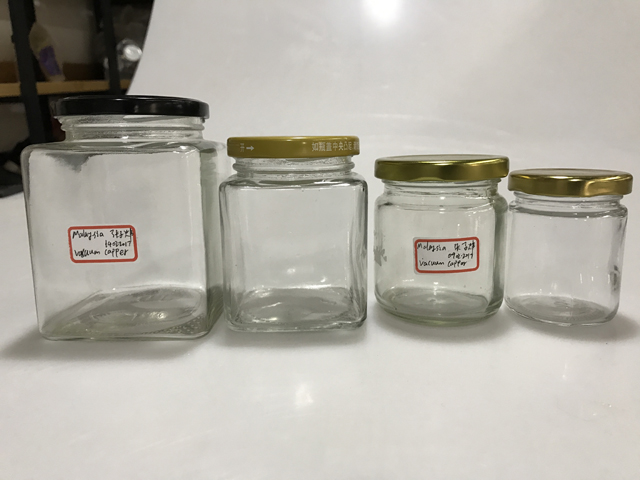

Stroj je treba prilagoditi glede na dejanske vzorce kozarcev/steklenic, ki jih pošljejo stranke:

Navodila za uporabo:

A. Struktura in delovni principi

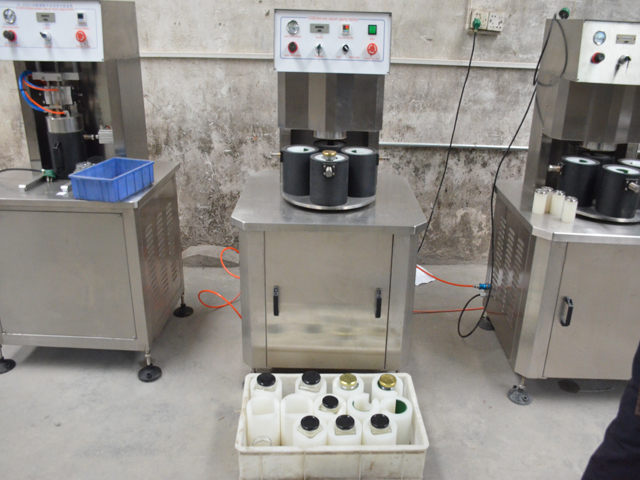

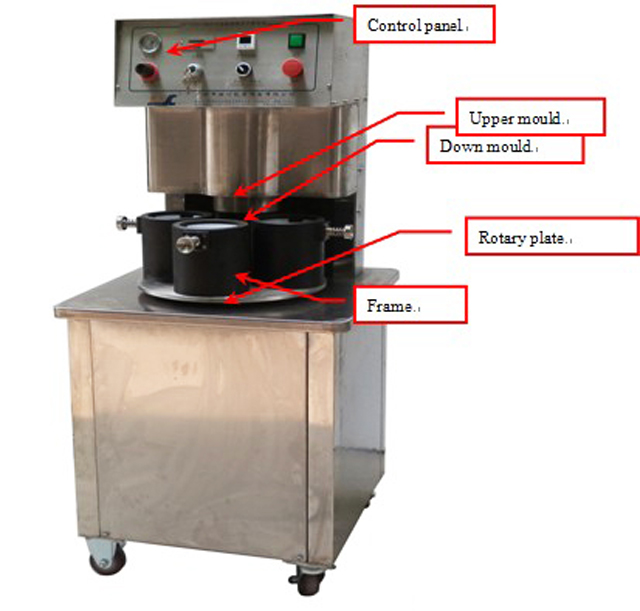

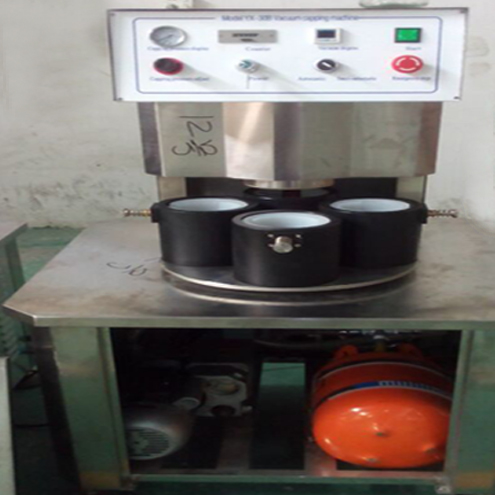

Slika 1 Stroj za vakuumsko zapiranje

Delovni principi in funkcije

Ta stroj je sestavljen iz okvirja stroja, zgornjega kalupa navzdol, sistema vrtljivega položaja, pokrovne strukture, vakuumskega sistema, električnega sistema in sistema za nadzor tlaka. Delo: kozarec s pokrovčki položite v kalup za puh, nato pa kalup ročno položite na sredino glave pokrovčka. Nato bo stroj samodejno zaprl z vakuumom.

Ta stroj ima naslednje funkcije:

1. Ko postavite kalup na sredino zapiralne glave, bo stroj samodejno zaprl z vakuumom;

2. Najnižja nastavljena funkcija vakuuma: če stroj ne more doseči stopnje vakuuma, kot je bila nastavljena prej, stroj ne bo deloval za naslednji postopek;

3. Funkcija navora za zapiranje: zapiralno glavo premika zračni valj in jo je mogoče nastaviti s pritiskom;

Glavna struktura in komponente:

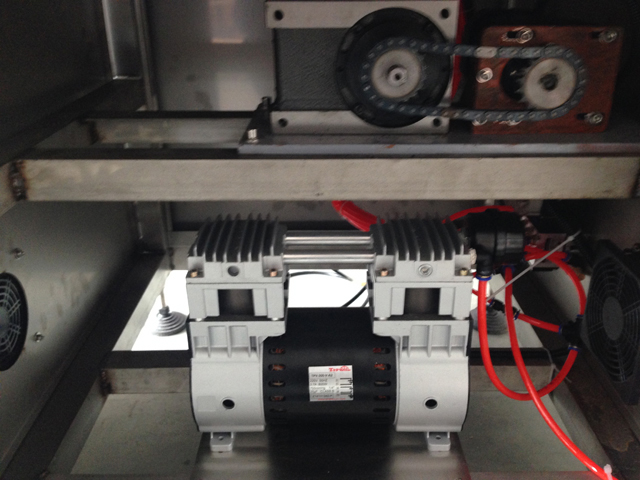

Vakuumska črpalka in vakuumski rezervoar:

Vakuumska črpalka in vakuumski rezervoar se uporabljata za doseganje vakuumske funkcije, vakuumska črpalka mora biti z vakuumskim oljem, polovica vakuumskega olja v notranjosti je v redu. Stroja ni dovoljeno uporabljati, če v njem ni več vakuumskega olja.

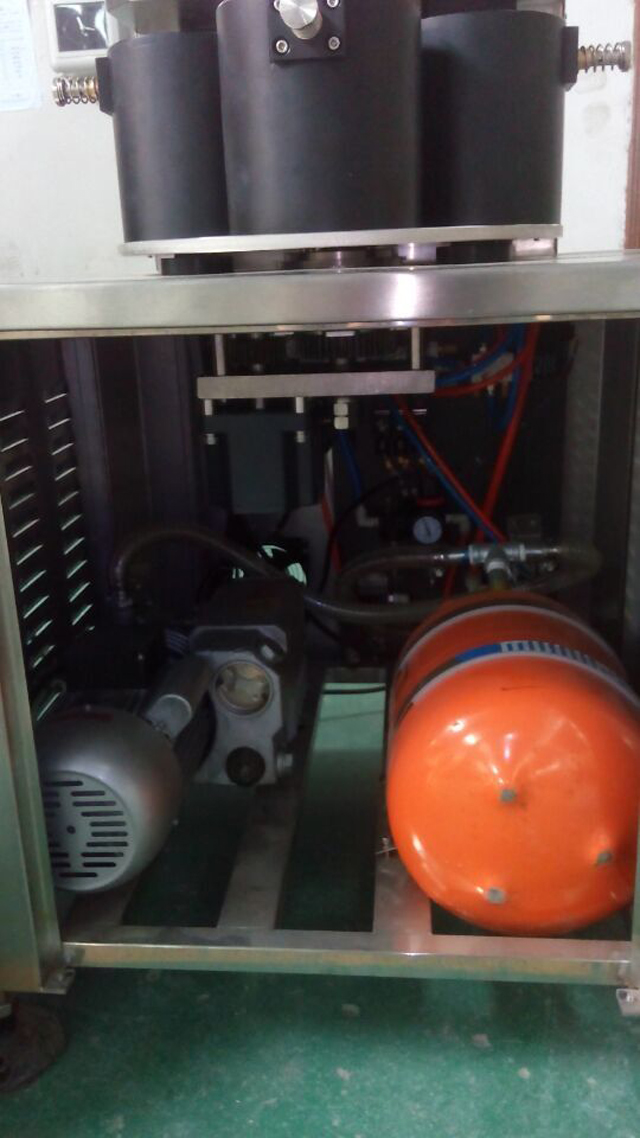

Slika 2 Vakuumska posoda in vakuumska črpalka

Prosimo, povežite vakuumsko črpalko in vakuumsko posodo kot na zgornji sliki in napajajte

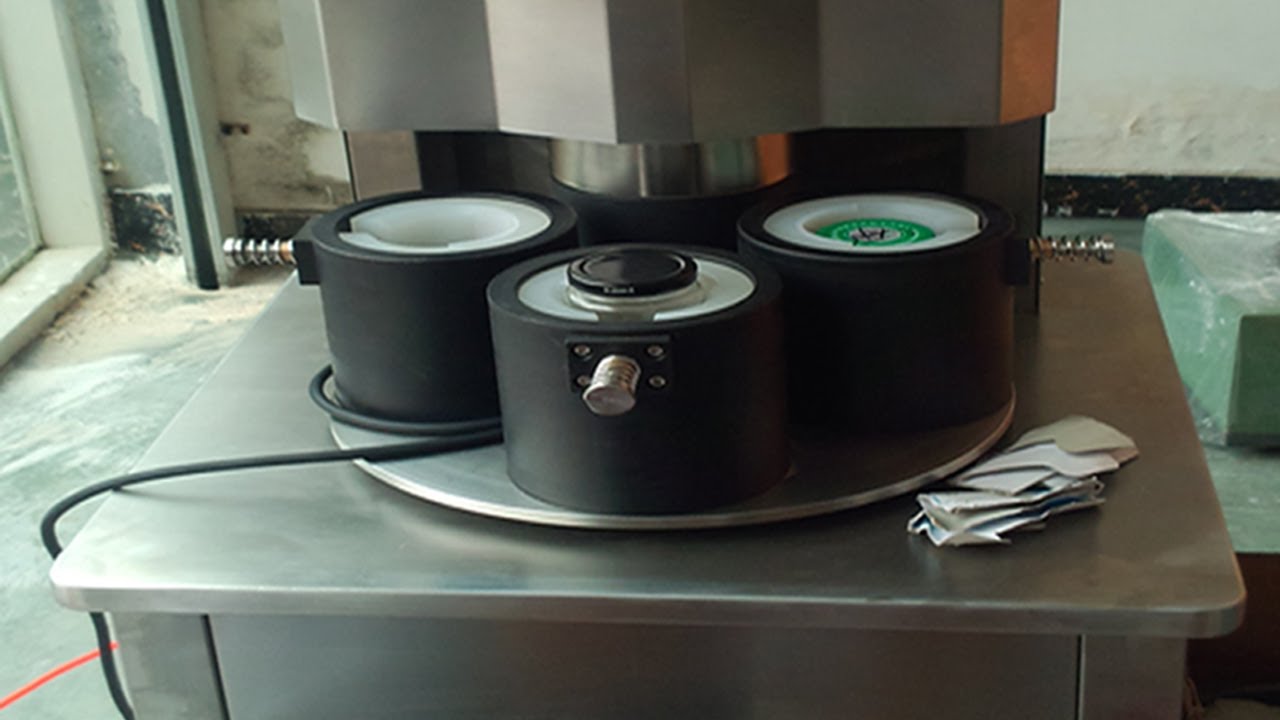

Struktura rotacijske plošče

Slika 3

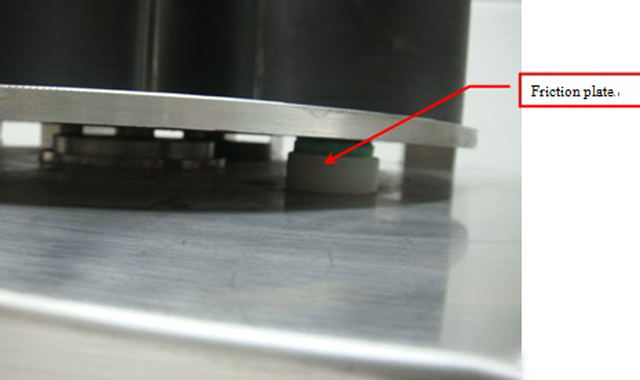

Ta vrtljiva plošča se premakne v 4 korakih Za zagotovitev enakomernega premikanja vrtljive plošče ima ta vrtljiva plošča 3 torne plošče, ki zagotavljajo upor in zagotavljajo enakomerno gibanje. Med delom mora biti stroj čist, torne plošče pa se bodo postopoma obrabile, redno preverjajte in redno menjajte.

Slika 4

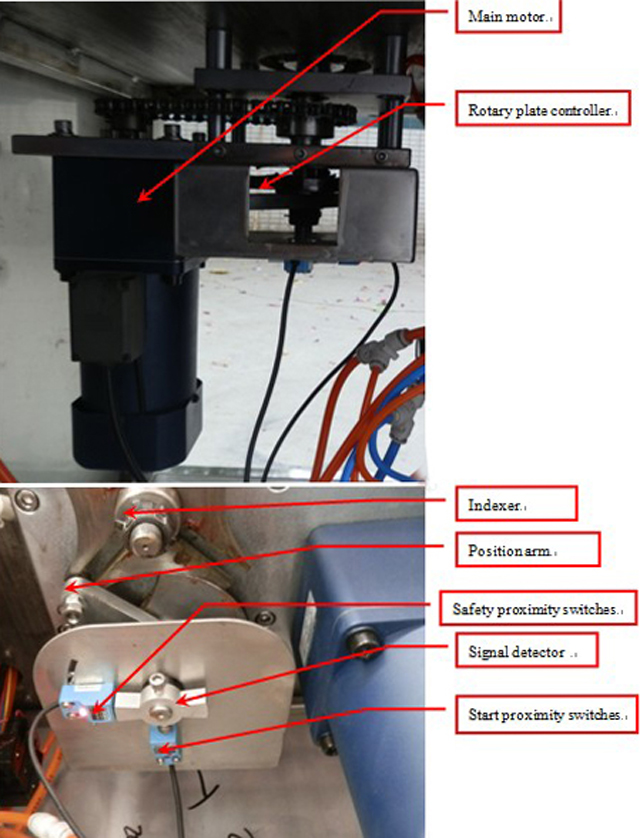

Vrtljivo ploščo premakne glavni motor, ko se detektor signala premakne na začetna bližinska stikala in dobi signale (signalni detektor in bližinska stikala so približno 2-3 mm), se zgornji kalup premakne na zapiranje, ko se zapira, motor še vedno deluje , ko se detektor signala premakne na varnostna stikala za bližino in dobi signal, motor preneha delovati.

Slika 5

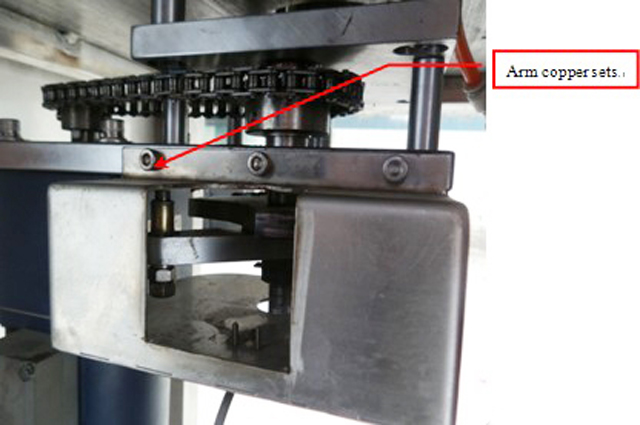

Bakreni kompleti rok se med delom obrabljajo, zato jih je treba redno mazati in zamenjati, ko so poškodovani. Ob spremembi lahko vidite sliko 5

Struktura pokrova

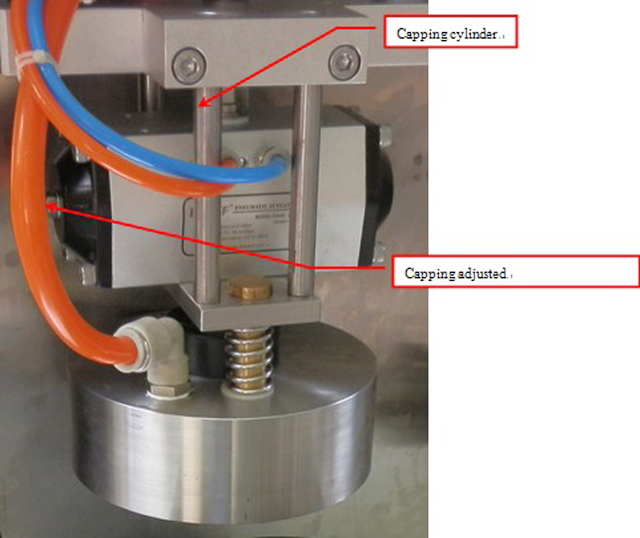

pokrovna glava

Zapiralna glava se premakne z valjem, da se dvigne in spusti, ko se zapiralna glava spusti do zapiranja in doseže stopnjo vakuuma, kot je bila nastavljena prej, se zapiralna glava premakne na naslednji postopek. Navor omejevanja je mogoče nastaviti z gumbom za omejevanje na nadzorni plošči (kot lahko vidite na nadzorni plošči)

Rdeča guma znotraj zaporne glave je del, ki ga je enostavno obrabiti, zato ga je treba pogosto preverjati in menjavati. Pri zapiranju se mora zapiralna glava tesno prilegati pokrovčkom, v kalup za puh lahko postavite nekaj, da dosežete različne višine. Toda višina ne sme biti prevelika ali če je previsoka, ne morete doseči vakuumske funkcije, če pa ni dovolj visoka, je ni mogoče omejiti. Običajno je razdalja za pokrovčke in vrh spodnjega kalupa 16 mm–19 mm.

Bottle Click Device

Slika 7

Naprava s klikom na steklenico je namenjena pritrditvi steklenice med zapiranjem, ko se vrtljiva plošča postavi v položaj, se valj s klikom na steklenico premakne, da pritrdi steklenico in tako zagotovi dobro zapiranje.

Glavni tehnični parameter:

Dimenzije: 600(D)×600(Š)×1350(V)

Teža: približno 110 ㎏

Napajanje: AC220V 50～60Hz

Moč: ≦150W (brez vakuumske črpalke)

Zračni tlak: 0,5 ~ 0,8 MPa

Poraba zraka: ≤0,2m3/min

Hitrost: približno 25 steklenic／min

Premer pokrova: po meri

Velikosti steklenic: po meri

Namestitev

1. Stroj mora biti na čistem in varnem mestu;

2. Prepričajte se, da je na voljo zaustavitev v sili (slika 5);

3. Napajanje za preverjanje;

4. Povežite stroj s plinovodom na separator olja in vode, nastavite zračni tlak na 0,6Mpa;

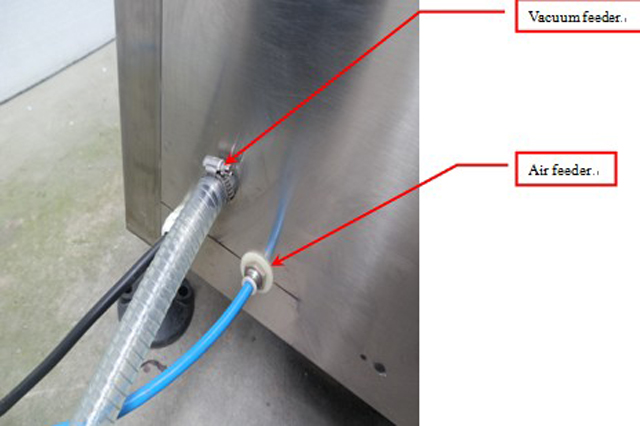

5. Priključite vakuumsko posodo na stroj. Prepričajte se, da plin ne pušča.

Slika 8

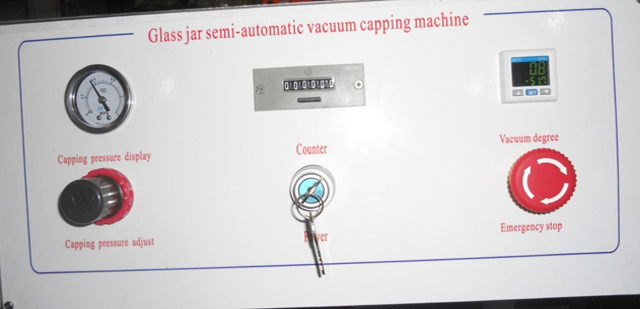

Delovanje nadzorne plošče

Slike

Nadzorna plošča je sestavljena iz mize za zapiranje tlaka, nastavitve tlaka za zapiranje, števca, stikala za vklop, nastavitve vakuuma in zaustavitve v sili.

1. Prilagoditev tlaka zapiranja se lahko uporablja za prilagoditev navora zapiranja, ko je v smeri urinega kazalca, se tlak poveča, navor zapiranja je močnejši, ko je v nasprotni smeri urinega kazalca, se tlak zmanjša, navor zapiranja je manjši;

2. Zaustavitev v sili, ko se zgodi nekaj nujnega, pritisnite stikalo za zaustavitev v sili, potem bo stroj v varnem položaju;

3. Števec je za štetje, koliko kozarcev ste proizvedli, če pritisnete gumb za ponastavitev, se bo števec štel kot nič;

4. Če morate prilagoditi stopnjo vakuuma, pritisnite "M" v tabeli za nastavitev vakuuma in prikazalo se bo "St1", pritisnite "︽""︾", da prilagodite.

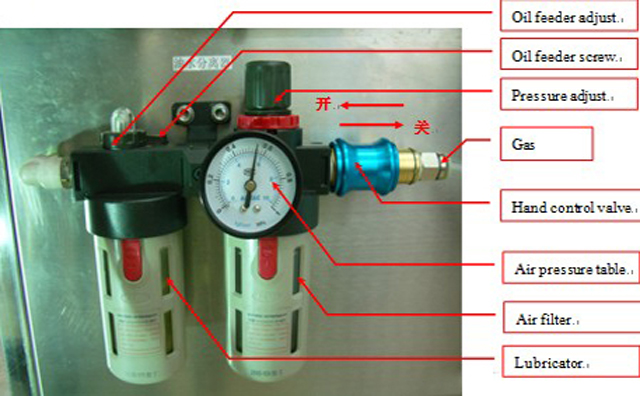

Separator olja in vode ter tlak in nastavitev（Slika 10）

Slika10

Separator olja in vode je sestavljen iz ročnega krmilnega ventila, nastavitve tlaka, mize za zračni tlak, nastavitve olja, zračnega filtra in mazalnika;

Ročni krmilni ventil je namenjen vklopu in izklopu celotnega dovoda zraka v stroj;

Nastavitev tlaka je dovod tlaka v stroj, ko je v smeri urinega kazalca, se tlak poveča, ko je v nasprotni smeri urinega kazalca, se tlak zmanjša;

Tabela zračnega tlaka je za prikaz delovnega tlaka stroja;

Nastavitev olja je dovajanje olja v stroj, ko je v smeri urinega kazalca, se je olje zmanjšalo, ko je v nasprotni smeri urinega kazalca, se je olje povečalo.

Zračni filter je namenjen odstranjevanju vode iz stisnjenega zraka, ko je tlak v separatorju olja in vode enak nič, bo zračni filter samodejno odstranil vodo.

Mazalnik je namenjen dovajanju olja za stroj, najprej morate zapreti dovod zraka in vliti nekaj olja v mazalnik, približno 2-3 mesece na čas.

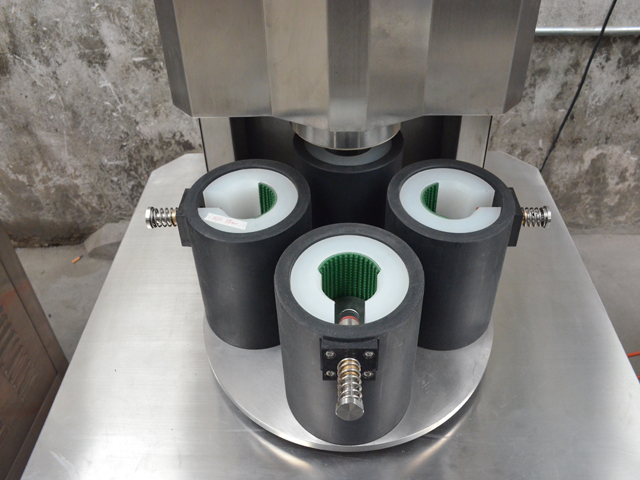

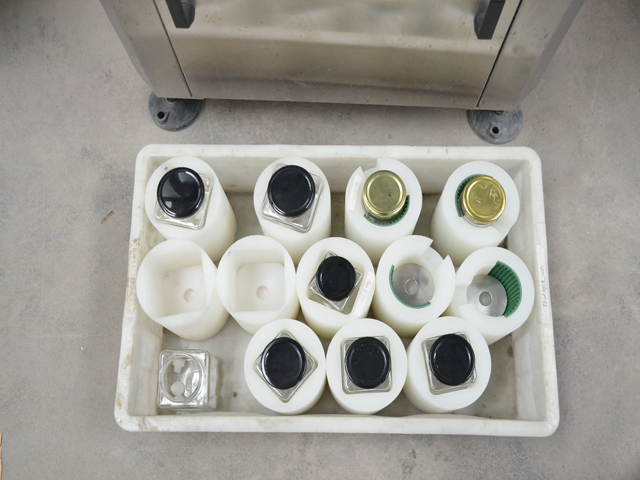

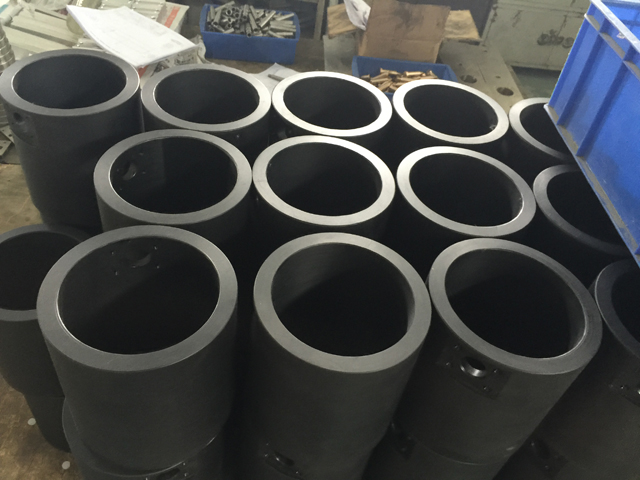

Rezervni deli za kalupe, ki ustrezajo različnim velikostim kozarcev/steklenic
