Polavtomatska oprema za polnjenje rotacijskih cevi z ultrazvočnim tesnjenjem zadnjega dela

• Model: VK-TFS-006U
• Napajanje: AC220V 50/60HZ enofazni
• Moč: 2KW
• Obseg polnjenja: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Premer tesnjenja: 5-50 mm
• Največja višina: 5-200 mm
• Kapaciteta: 20-30 tub/min
• Dimenzija: 1300*900*1550 mm
• SZ: 350 kg
• Oznaka HS: 8422 303090
• Telo stroja: nerjaveče jeklo 202#

Ogled videa

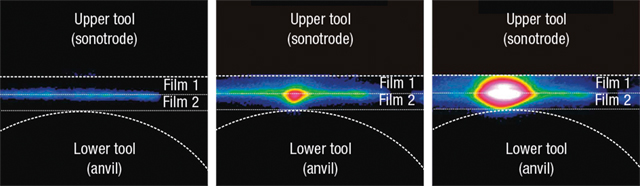

Oprema za polnjenje cevi z ultrazvočnim tesnilnim strojem je povezana z ultrazvočnim tesnjenjem, toplota, potrebna za taljenje, se ustvari samo znotraj termoplastične tesnilne plasti. Za lokalizirano pretvorbo vibracij v toploto trenja so profili nakovala ali sonotrode večinoma linearni in vključujejo radije ali majhne platoje. Ti profili zagotavljajo fokusiranje vnesene energije in s tem kratke čase tesnjenja med 100 in 200 milisekundami. Pri ultrazvočnem tesnjenju se toplota ustvarja v notranjosti folije, ne zaradi vnosa toplote od zunaj, kot je to na primer pri toplotnem varjenju. Orodja (sonotroda in nakovalo), ki pridejo v neposreden stik z embalažnim materialom, ostanejo hladna med celotnim postopkom varjenja. Nosilna plast ostane skoraj hladna in po prenehanju dovoda energije se toplota zaradi temperaturne razlike med nosilno plastjo in tesnilno plastjo hitreje odvaja navzven, tako da je odpornost na vroče lepljenje bistveno večja.

Ultrazvočno tesnjenje je še posebej primerno za:

• Termoplastične folije (vrečke in vrečke) Tube, pladnji in skodelice
• Tube, pladnji in skodelice
• Kartonska embalaža s termoplastično prevleko
• Ventili in zračniki na filmih / filtrskih materialih
• Navojni pokrovčki na premazani kartonski embalaži/folijih

Pri izbiri opreme za polnjenje cevi za plastične cevi je zelo pomembno razumeti različne vrste možnosti tesnjenja cevi, ki so na voljo. Stroji za polnjenje cevi so opremljeni z možnostmi tesnjenja z vročim zrakom, ultrazvočnim tesnjenjem, impulznim tesnjenjem ali tesnjenjem z vročo čeljustjo. Ujemanje vrste stiskalne cevi s pravilno opremo za tesnjenje cevi je zelo pomembno za zagotovitev močnih, profesionalnih tesnil cevi. Vsak material tube se obnaša drugače, tako da tisto, kar dobro deluje pri enoslojni polietilenski kozmetični tubi, morda ne bo tako dobro delovalo pri večplastni COEX tubi. Odvisno od industrije za določen izdelek, kot so kozmetične tube, tube za osebno nego, farmacevtske tube ali gospodinjske in industrijske tube, je izbira pravilne opreme za polnjenje in zapiranje tub lahko izziv. Oglejmo si dve najbolj priljubljeni možnosti, ki se danes trenutno uporabljata v industriji tubne embalaže.

Tesnila za vroč zrak

Najbolj priljubljena možnost strojev za tesnjenje cevi je tesnjenje cevi z vročim zrakom. S tem sistemom se ustvari vroč zrak, ki se vpihne v odprti konec plastične ali laminatne cevi. Ta segret zrak prodre skozi steno plastične cevi in segreje material toliko, da postane mehak in upogljiv. Komplet čeljusti za tesnjenje cevi nato stisne zmehčano plastiko, da zavari odprti konec. Glavna prednost te tehnologije tesnjenja cevi je njena hitrost. Druga prednost je, da naprave za tesnjenje z vročim zrakom delujejo z najširšim obsegom laminatnih ali plastičnih cevi. Ne glede na to, ali je material cevi LDPE, MDPE, HDPE, PP, enoslojni ali večplastni z ali brez pregradne zaščite EVOH, mora tesnjenje cevi z vročim zrakom delovati. Pomanjkljivost pa je potreba po posebnih šobah za vroč zrak, prilagojenih velikosti vsakega premera cevi, ki je napolnjena in zatesnjena. To bo povečalo stroške zamenjave delov, potrebnih za potek cevi. Stroški formatiranih delov so minimalni, če jih upoštevamo glede na velikost proizvodne serije pri večji pretočnosti. Ta način polnila cevi priporočamo, če so velikosti proizvodne serije večje od 20.000 cevi.

Ultrazvočne tesnilke cevi

Ultrazvočno tesnjenje cevi je še ena priljubljena možnost, ki jo danes najdemo v embalažni industriji. Samostojni tesnilni stroji za cevi, ki uporabljajo ultrazvok, so priljubljeni za majhne prostornine cevi. Stroje za polnjenje cevi je mogoče naknadno opremiti tudi z ultrazvočnimi sistemi za tesnjenje cevi kot alternativo tesnjenju z vročim zrakom. Z ultrazvočnim tesnjenjem cevi so plastične in laminatne cevi zatesnjene z visokofrekvenčnimi vibracijami ultrazvočnega tesnilnega roga. Ta visokofrekvenčna vibracija ustvarja močno toploto na steni cevi, zaradi česar se plastika polietilenske cevi zmehča. Odprti konec plastične cevi se drži zaprt pod pritiskom tesnilnega roga in ustreznega tesnilnega nakovala, kar tvori močan zvar. Prednosti tesnjenja cevi z ultrazvočno tehnologijo so enostavna uporaba, ni potrebe po delih po meri izdelanih velikosti in zmožnost tesnjenja skozi kontaminacijo izdelka v območju tesnjenja, kot se zgodi, ko je cev prenapolnjena z izdelkom. Pomanjkljivost pa je manjša hitrost tesnjenja cevi v primerjavi z tesnjenjem z vročim zrakom. Kar zadeva naš ultrazvočni stroj za tesnjenje, so osnovne informacije navedene spodaj:

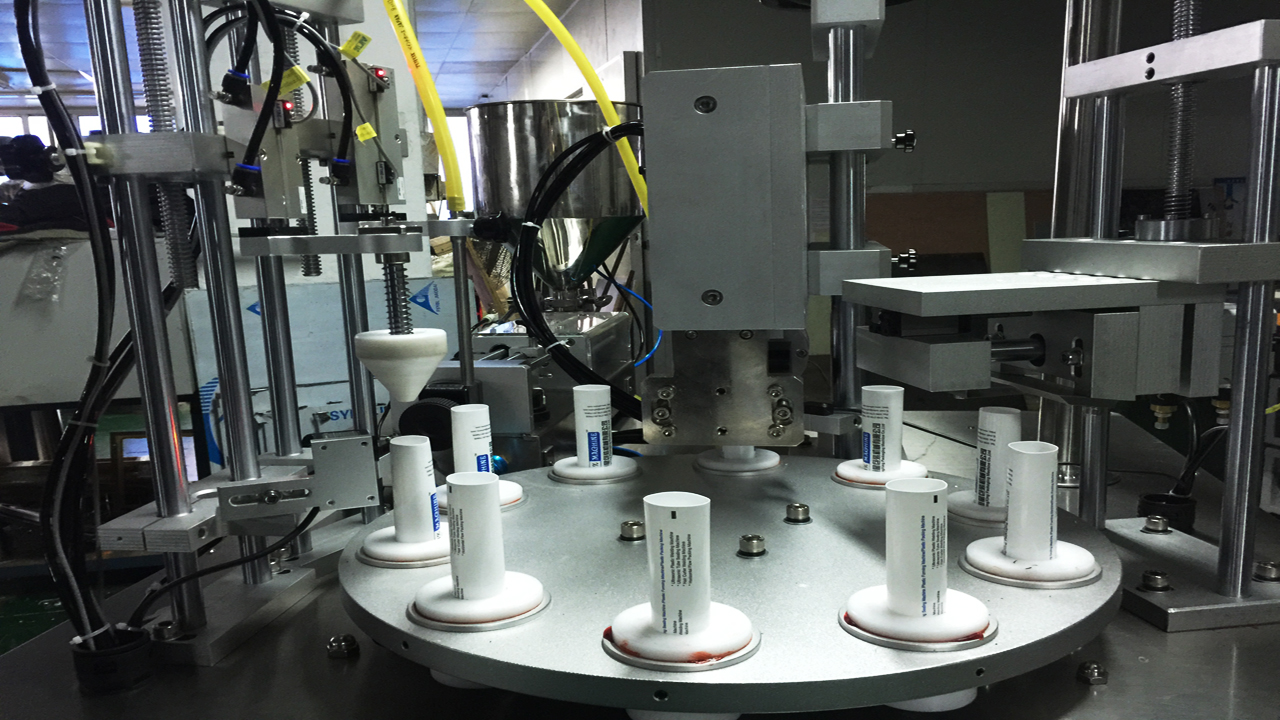

• Stroj za polnjenje in tesnjenje plastičnih kompozitnih cevi iz nerjavečega jekla, z uporabo gumbov za nadzor delovnega procesa: umetne cevi, avtomatsko rotacijsko, kvantitativno polnjenje, avtomatsko odrezovanje, tesnjenje z ogrevanjem, rezanje repa, končni izhod.
• Vsa dela z nadzorom celotnega giba cilindra, enostavna nastavitev prostornine polnjenja, hitrost polnjenja je mogoče prilagoditi.
• Velja za vse vrste plastike in kompozitnih cevi, polnjenje, tesnjenje, tiskanje datuma, odrezan rep. Lep videz tesnjenja, močno tesnjenje, visoka natančnost, dobra stabilnost.

Osnovni parametri

Opomba: Zgornji parametri so samo za referenco.

Naprava nenehno nadgrajuje parametre lahko povzroči dejanska odstopanja, prosimo za razumevanje.

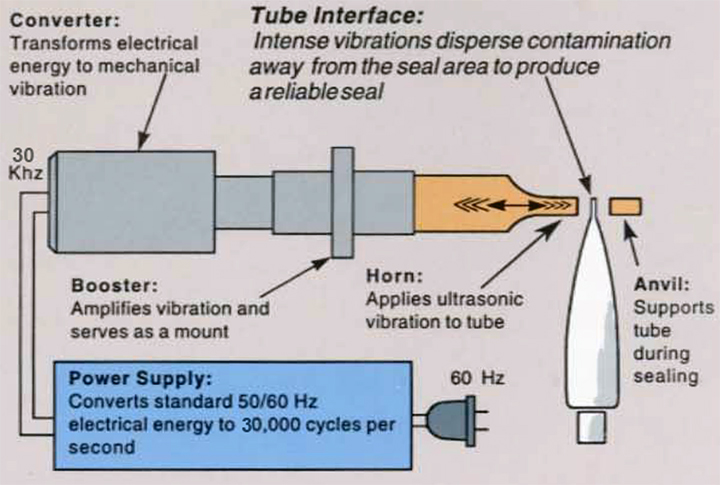

Kako deluje ultrazvočno tesnjenje

Ultrazvočno tesnilo za cevi je zasnovano za montažo na skoraj vse vrste polnilnih strojev. Ko se cev pomakne do postaje za ultrazvočno tesnjenje cevi, se stikalo zapre, da se začne varilni cikel. Zrak je usmerjen v valje, da premakne varilno nakovalo in ultrazvočni rog proti središčnici cevi.

Cev je zaprta do vnaprej določene vrzeli in zadržana za uporabo zvočne energije.

Ultrazvočni napajalnik vzame električno energijo 50/60 Hz in jo s pomočjo oscilatorja moči pretvori v 30.000 ciklov na sekundo.

Ta visokofrekvenčna električna energija se uporabi za pretvornik, ki pretvori električni tok v visokofrekvenčne mehanske vibracije.

Zvočna energija povzroči, da hupa vibrira proti koncu cevi s 30.000 cikli na sekundo.

Intenzivne vibracije razpršijo kakršno koli kontaminacijo iz območja tesnila in ustvarjajo toploto za lepljenje materiala.

Energija se nato ustavi in cev ostane zaprta za kratek čas (običajno 0,05 do 0,150 sekunde).

Nato gre cev do naslednje postaje na polnilni liniji. Običajni časi ciklov segajo od 45 do 80 enot na minuto, odvisno od premera cevi in materiala.

Lastnosti izdelka

• Stroj se lahko uporablja za eksplozijsko varne enote.
• V glavnem se uporablja za kvantitativno polnjenje vode, olja, losjona, pasti podobnega materiala. Glede na potrebe polnjenja, nastavljiv dvig delovne površine.
• Volumen polnjenja 5-1000ML, razdeljen v šest serij: A, B, C, D, E, F.
• Način hranjenja: Normalna gravitacija / vrsta samodejnega sesanja Izberite enega.

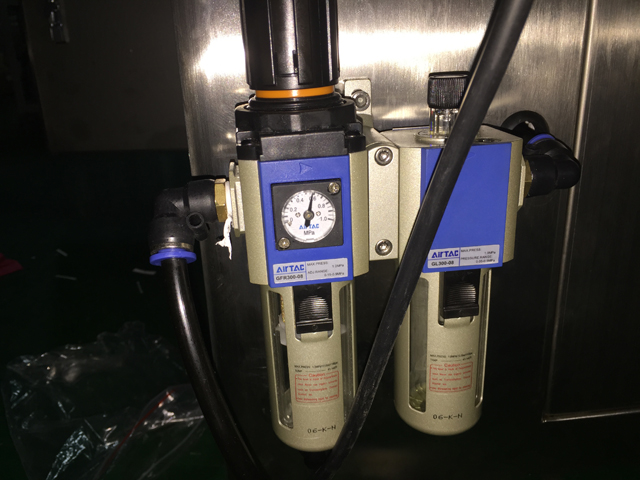

• Krmiljenje: pnevmatsko krmiljenje

Delovno mesto za stroj za polnjenje cevi, polavtomatski tesnilni stroj

1. Laboratorij

2. Industrijske proizvodne operacije z neprekinjeno procesno linijo

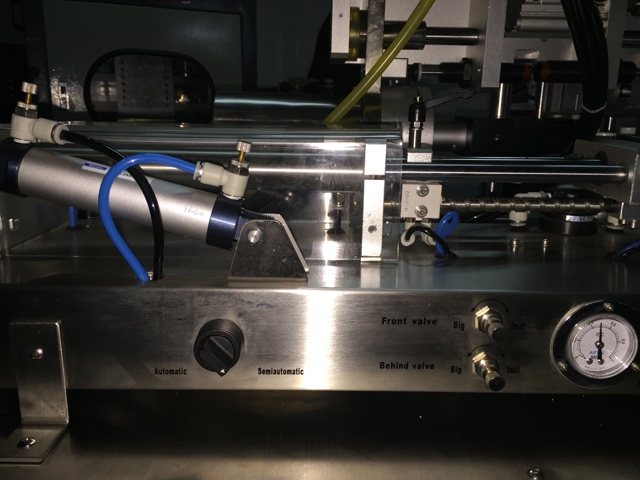

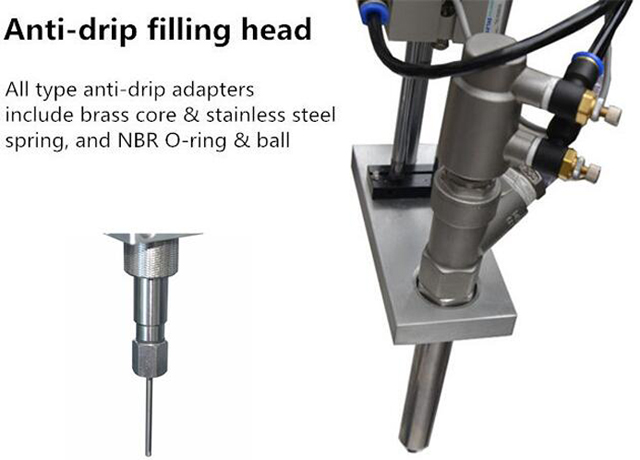

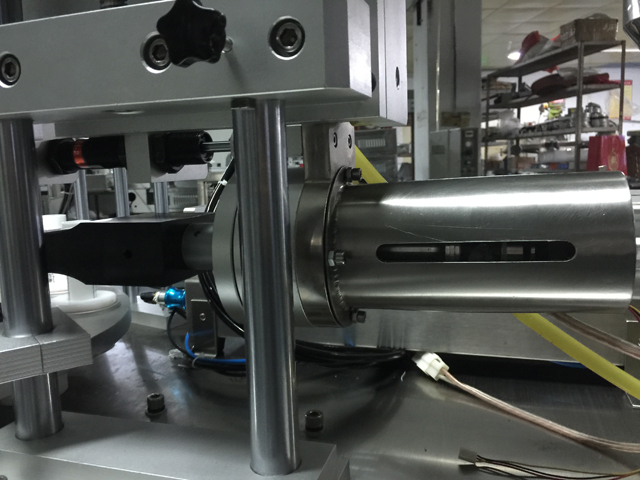

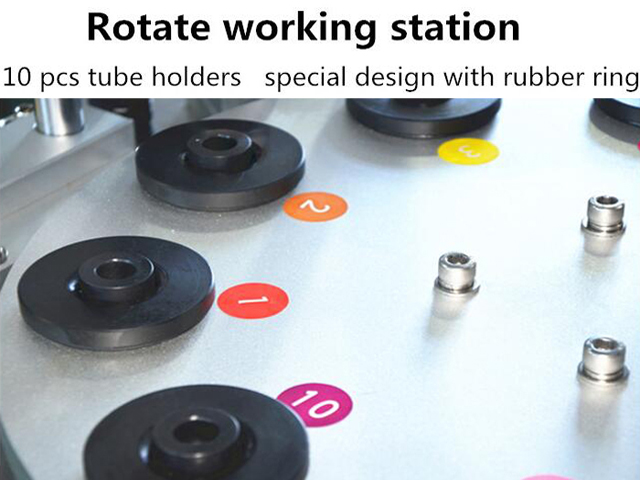

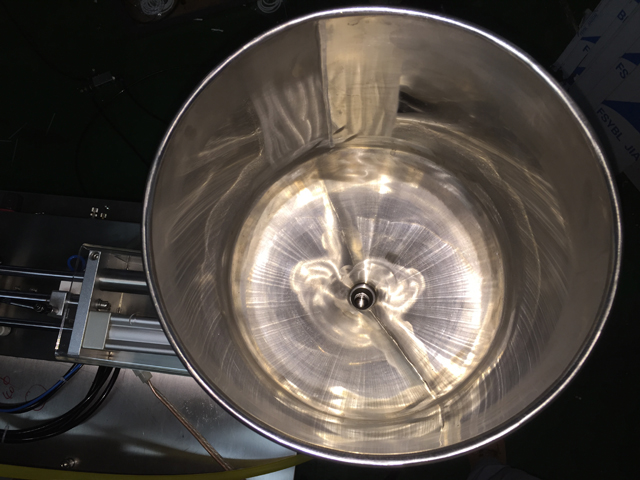

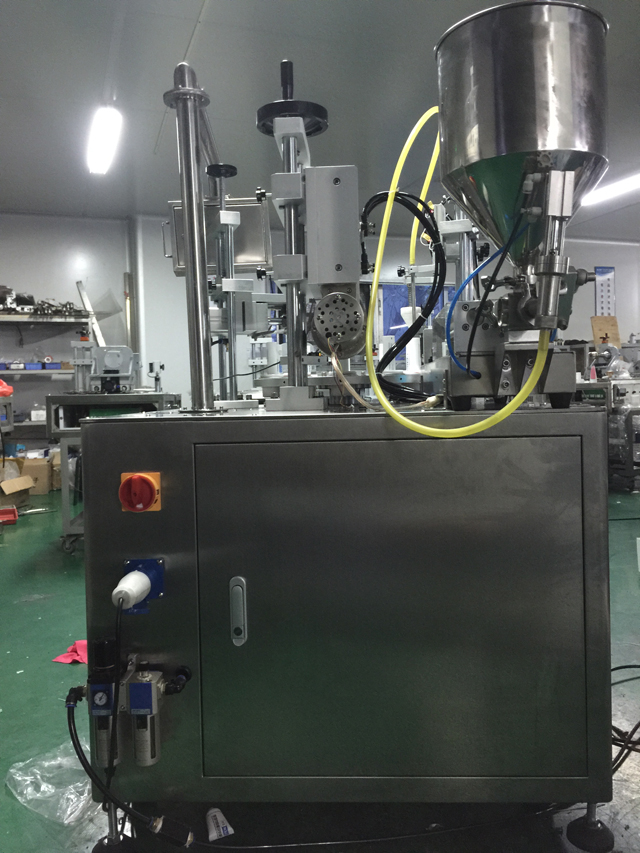

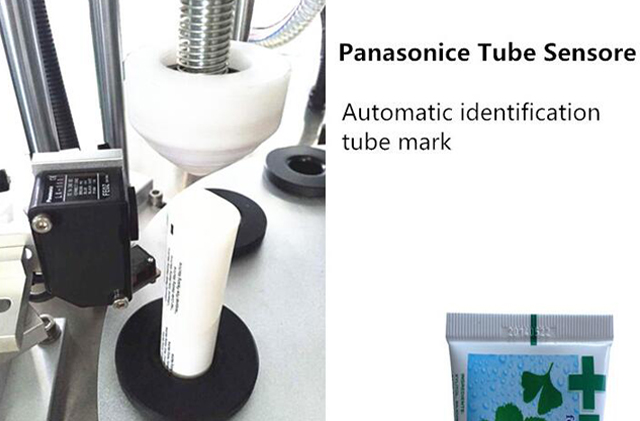

Podrobne slike

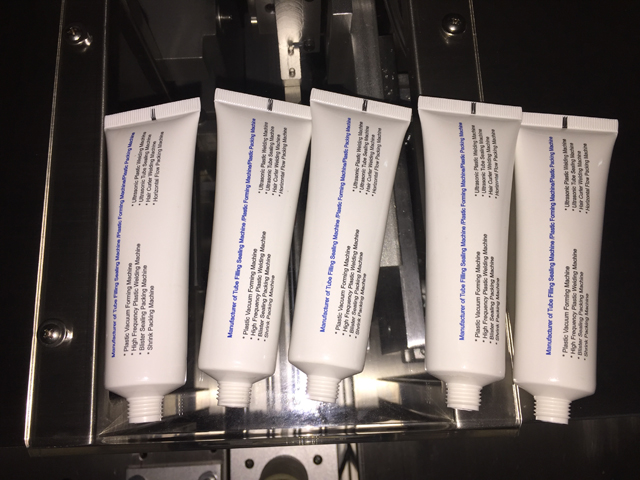

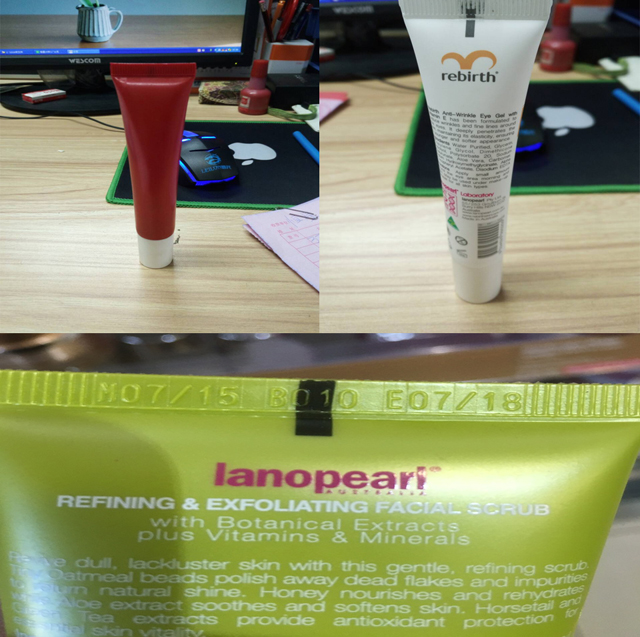

Vzorci cevi
