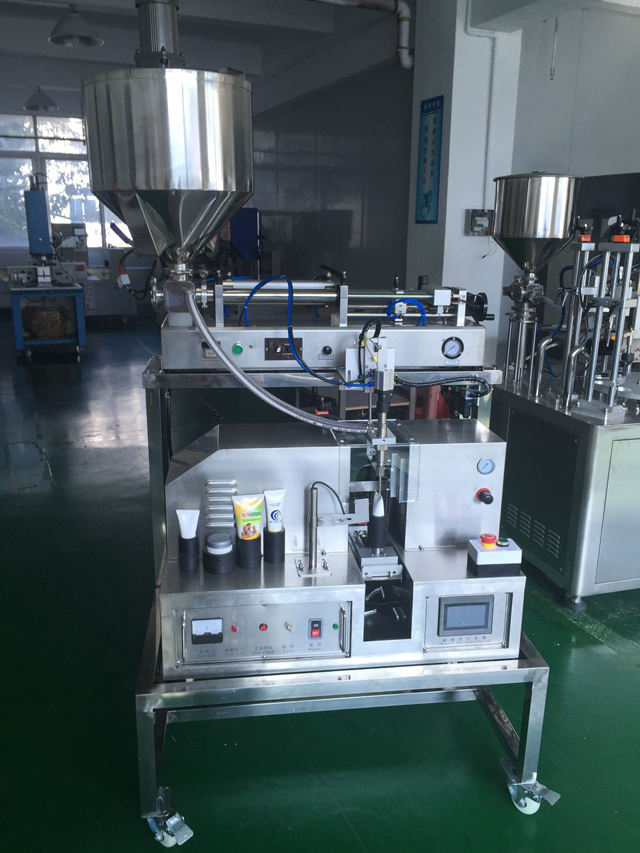

Polavtomatski stroj za polnjenje cevi z ultrazvočno opremo za tesnjenje

• Model: VK-TFS-002U
• Napajanje: 220V/50HZ/enofazno
• Moč: 1500w
• Frekvenca: 20Khz
• Dolžina cevi: 40-280 mm
• Premer cevi: 10-80 mm
• Prostornina polnjenja: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (izbirno)
• Velikost: 735*670*1300 mm
• Teža: 130 kg

Ogled videa

Funkcija in uporaba

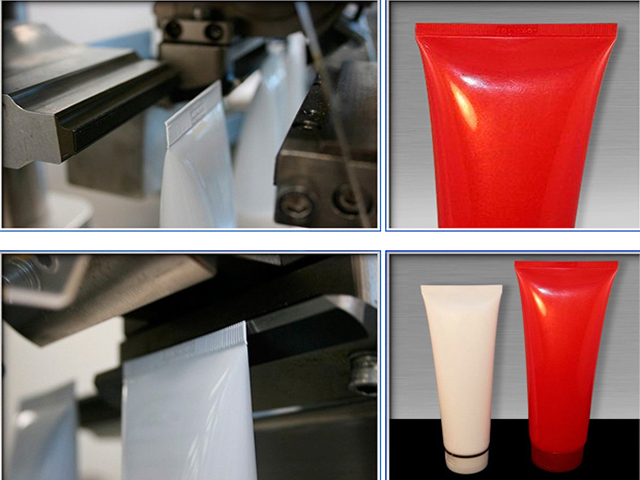

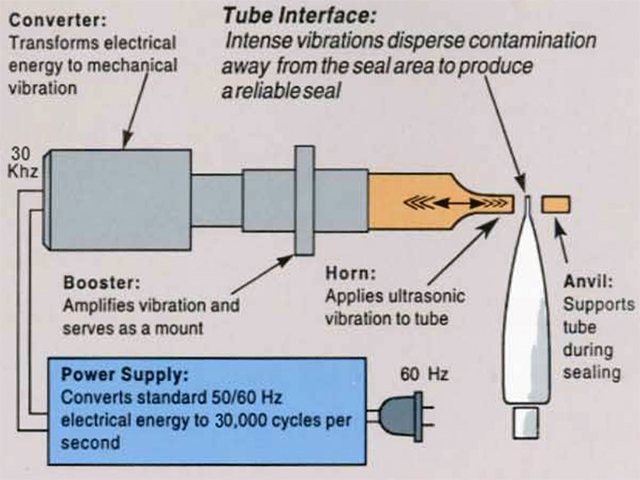

Uporabite ultrazvok za varjenje plastične mehke cevi. Pri varjenju ne potrebujete lepila, polnila ali topila, ne porabljate velike količine toplote in je enostaven za uporabo, visoka hitrost varjenja, visoka učinkovitost.

Ta stroj se pogosto uporablja v zobnih pastah, kozmetičnih, medicinskih izdelkih, hrani in industrijskih ceveh itd.

Glavni parametri

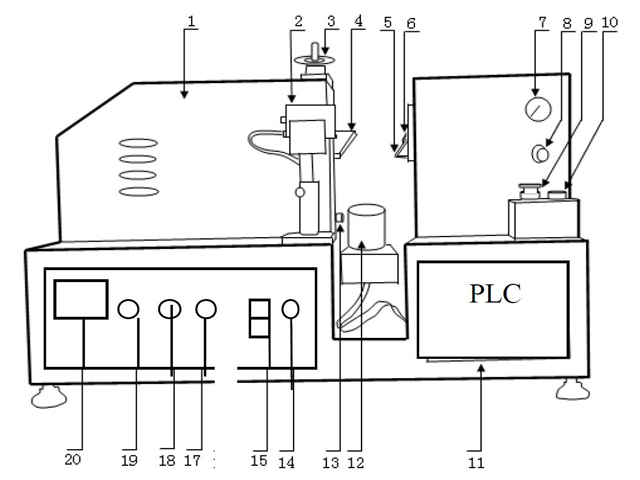

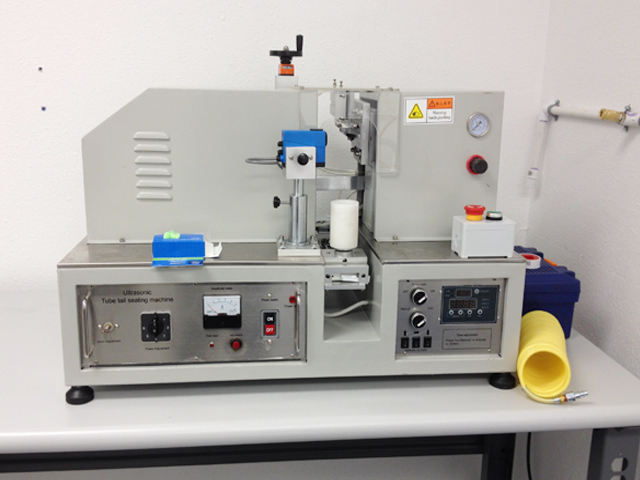

Postavitev stroja za tesnjenje

1. Glavni del
2. Senzor
3. Nastavitev višine cevi
4. Sprednji kalup
5. Kalup za hrbet
6. Rezalnik
7. Merilnik tlaka plina
8. Nastavitev tlaka plina
9. Gumb za nujne primere
10. Gumb za zagon
11. PLC
12. Nosilec
13. Nastavitev reže kalupov
14. Močna svetilka
15. Stikalo za vklop
16. Uglasi
17. OSC preverjanje
18. Lučka za preobremenitev
19. Merilnik obremenitve

(Opomba: Prosimo, preverite sprednji vijak kalupa, če ima močno ključavnico, ker se bojite, da sta transport in vijak zrahljana)

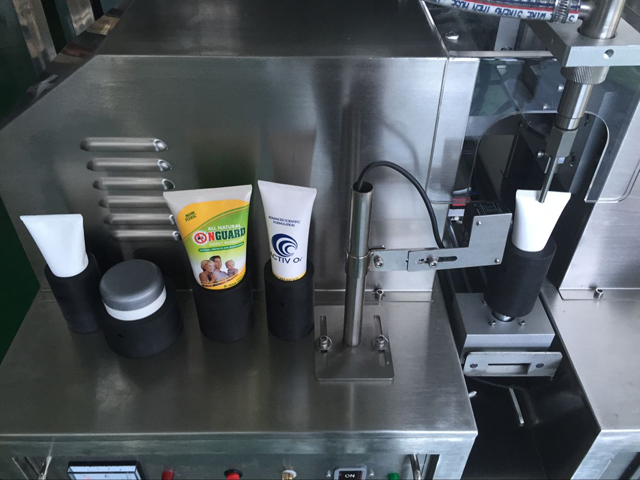

Tesnilni del

• Zagon motorja: to je za nadzor delovanja držala cevi
• Zagon dovajalnega valja: to je za nadzor podajanja držala cevi
• Zagon ultrazvočnega cilindra: to je za nadzor delovanja kalupa navzgor in navzdol.
• Zagon obrezovalnega cilindra: to je za nadzor rezalnika
• Polnilni valj: To je za krmiljenje zvezdice cilindra polnilne glave ali zaustavitev, ko je ročno
• Začetek polnjenja: To je za nadzor polnilne zvezde ali zaustavitev, ko je ročno
• Ultrazvočni zagon: To je za nadzor frekvence, to je enako kot “18. OSC preverjanje"
• Tube Orientation on: to je za nadzor izklopa/vklopa senzorja
• Nastavitev časa: To je za nastavitev časa zakasnitve/časa varjenja/časa zadrževanja
• Čas zamude: 0,80
• Čas varjenja: premer cevi 20, čas bo približno: 0,20, premer cevi 30, čas bo približno 0,40, premer cevi 40, čas bo približno 0,50, premer cevi 50, čas bo približno 0,7
• Čas zadrževanja: 0,35

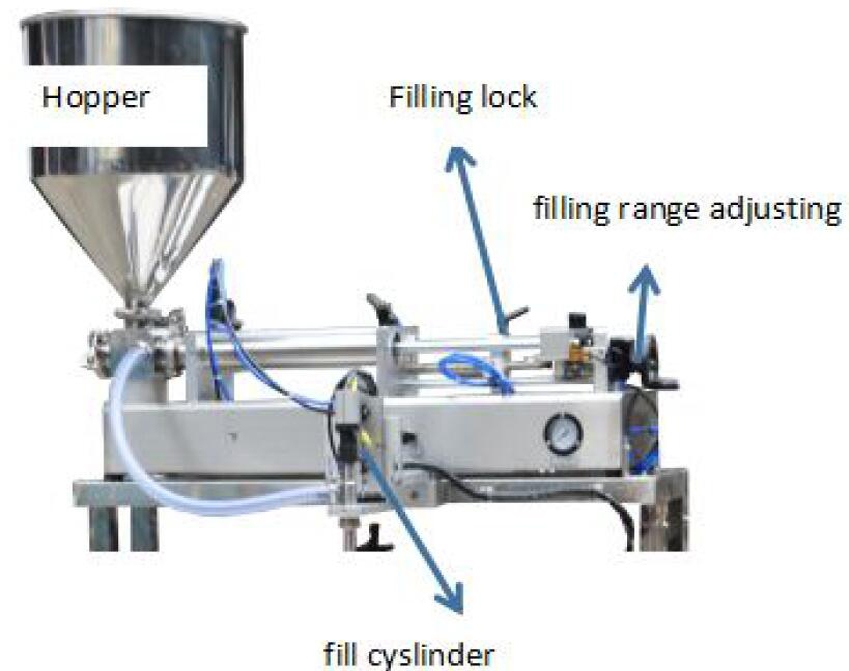

Polnilni del

Postopek delovanja

1. Pravilno priključite napajanje in stisnjen zrak (predlagajte 0,5 MPa).
2. Pritisnite stikalo za vklop
3. Pritisnite gumb 'OSC check' in hkrati nastavite 'Tune button', z uporabo vijaka na gumbu Tune lahko obrnete v levo ali desno, medtem ko najdete najmanjšo 'Signal light' (to bo približno nizko od 1 A ) popravljeno 'Frekvenčno prilagajanje'. (ne pritiskajte 'OSC check' nenehno, pritiskajte ga občasno)
4. Namestite cev na držalo.
5. Pritisnite 'Ultrazvočni zagon cilindra', sprednji in zadnji kalup se bosta zaprla. nastavite "Prilagoditev reže kalupov", naj se dva kalupa samo dotikata in brez vrzeli. Pritisnite 'Cutter controller' in potrdite, da bo rezalnik deloval brez težav.
6. Nastavite sprednji kalup in zadnji kalup ter rezalnik v prvotni položaj.
7. Postavite cev na 'držalo' in pritisnite 'zagon podajalnega valja', cev bo tekla med dvema kalupoma. Po potrebi prilagodite višino držala. (predlagana cev je višja od zadnjega kalupa 2 do 3 mm)
8. Vrnite cev v prvotni položaj.
9. Nastavite na samodejno stanje, vklopite senzor, če ima cev barvno kodo, sicer ga izklopite.
10. Pritisnite "Samodejno" in stroj bo deloval samodejno.

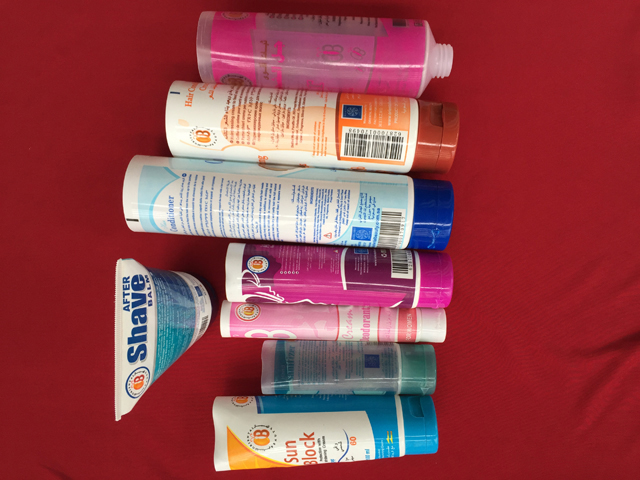

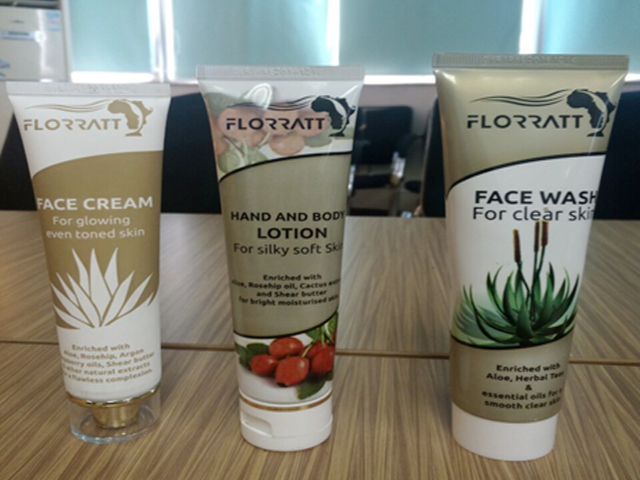

Vzorci

Napaka in popravek
